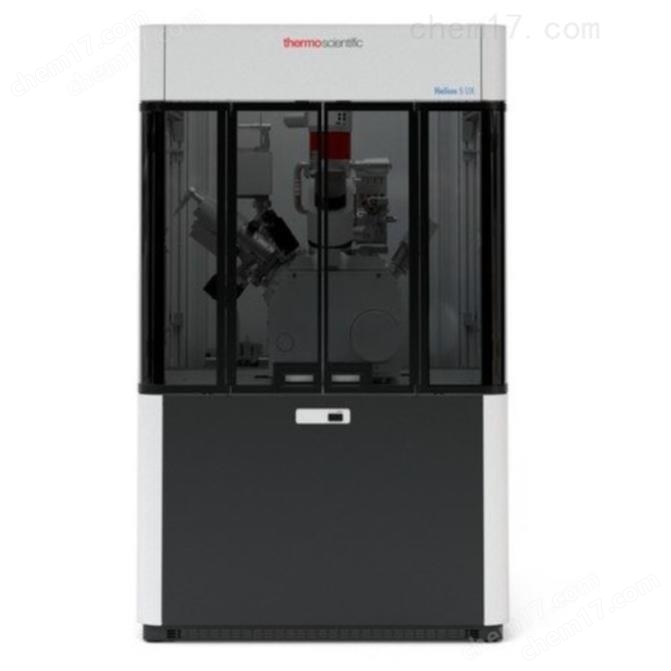

Helios 5 DualBeam FIB雙束電鏡
- 公司名稱 北京歐波同光學技術有限公司
- 品牌 FEI/賽默飛
- 型號 Helios 5 DualBeam
- 產地
- 廠商性質 代理商
- 更新時間 2025/9/10 14:15:28
- 訪問次數 6376
聯系方式：張經理400-1001-303 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
新一代的賽默飛世爾科技 Helios 5 DualBeam FIB雙束電鏡具有 Helios 5 產品系列高性能成像和分析性能。它經過精心設計，可滿足材料科學研究人員和工程師對廣泛的 FIB-SEM 使用需求，即使是具有挑戰性的樣品。
Helios 5 DualBeam FIB雙束電鏡重新定義了高分辨率成像的標準：較高的材料對比度，快、簡單、準確的高質量樣品制備，用于 S/TEM 成像和原子探針斷層掃描（APT）以及高質量的亞表面和 3D 表征。在 Helios DualBeam 系列久經考驗的性能基礎上，新一代的 Helios 5 DualBeam 進行了改進優化，所有這些都旨在確保系統處于手動或自動工作流程的運行狀態。
更易于使用：
Helios 5 是所有體驗級別用戶容易使用的 DualBeam。操作員培訓可以從幾個月縮短到幾天，系統設計可幫助所有操作員在各種高級應用程序上實現一致、可重復的結果。
提高了生產率：
Helios 5 和 AutoTEM 5 軟件的優良自動化功能，增強的穩健性和穩定性允許無人值守甚至夜間操作，顯著提高樣品制備通量。
改善時間和結果：
Helios 5 DualBeam 現在包括 FLASH，這是一種調整圖像的新概念。對于傳統的顯微鏡，每次操作員需要獲取圖像時，必須通過迭代對中仔細調整顯微鏡。使用 Helios 5 DualBeam，屏幕上的簡單手勢將激活 FLASH，將自動調整這些參數。自動調整可以顯著提高通量、數據質量并簡化高質量圖像的采集。
半導體行業技術參數：
Helios 5 CX | Helios 5 HP | Helios 5 UX | Helios 5 HX | Helios 5 FX | ||
樣品制備與XHR掃描電鏡成像 | 終樣品制備(TEM薄片，APT) | STEM亞納米成像與樣品制備 | ||||
SEM | 著陸電壓 | 20ev-30kev | 20ev-30kev | |||
分辨率 | 0.6nm@15kev 1.0nm@1kev | 0.6nm@2kev 0.7nm@1kev 1.0nm@500ev | ||||
STEM | 分辨率@30kev | 0.7nm | 0.6nm | 0.3nm | ||
FIB制備過程 | 大材料去除束流 | 65nA | 100nA | 65nA | ||
終優拋光電壓 | 2kv | 500v | ||||
TEM樣品制備 | 樣品厚度 | 50nm | 15nm | 7nm | ||
自動化 | 否 | 是 | 是 | |||
樣品處理 | 行程 | 110×110×65mm | 110×110×65mm | 150×150×10mm | 100×100×20mm | 100×100×20mm+5軸（S）TEMCompustage |
負載鎖 | 手動 | 自動 | 手動 | 自動 | 自動+自動插入/提取STEM桿 | |
材料科學行業技術參數：
|
| Helios 5 CX | Helios 5 UX |
離子光學 |
| 具有*的高電流性能的Tomahawk HT 離子鏡筒 | 具有*的大電流和低電壓性能的Phoenix離子鏡筒 |
離子束電流范圍 | 1 pA – 100 nA | 1 pA – 65 nA | |
加速電圧 | 500 V – 30 kV | 500 V – 30 kV | |
大水平視場寬度 | 在光束重合點時為0.9 mm | 在光束重合點時為0.7 mm | |
離子源壽命 | 1,000 hours | 1,000 hours | |
| 兩級差動泵 | 兩級差動泵 | |
飛行時間矯正 | 飛行時間矯正 | ||
15孔光闌 | 15孔光闌 | ||
電子光學 | Elstar超高分辨率場發射鏡筒 | Elstar超高分辨率場發射鏡筒 | |
磁浸沒物鏡 | 磁浸沒物鏡 | ||
高穩定性肖特基場發射槍提供穩定的高分辨率分析電流 | 高穩定性肖特基場發射槍提供穩定的高分辨率分析電流 | ||
電子束分辨率 | 工作距離下 | 0.6 nm at 30 kV STEM | 0.6 nm at 30 kV STEM |
0.6 nm at 15 kV | 0.7 nm at 1 kV | ||
1.0 nm at 1 kV | 1.0 nm at 500 V (ICD) | ||
0.9 nm at 1 kV 減速模式* |
| ||
在束流重合點 | 0.6 nm at 15 kV | 0.6 nm at 15 kV | |
1.5 nm at 1 kV 減速模式* and DBS* | 1.2 nm at 1 kV | ||
電子束參數 | 電子束流范圍 | 0.8 pA to 176 nA | 0.8 pA to 100 nA |
加速電壓范圍 | 200 V – 30 kV | 350 V – 30 kV | |
著陸電壓 | 20 eV – 30 keV | 20 eV – 30 keV | |
大水平視場寬度 | 2.3 mm at 4 mm WD | 2.3 mm at 4 mm WD | |
探測器 | Elstar 鏡筒內 SE/BSE 探測器 (TLD-SE, TLD-BSE) | ||
Elstar i鏡筒內SE/BSE 探測器 (ICD)* | |||
Elstar 鏡筒內 BSE 探測器 (MD)* | |||
樣品室內Everhart-Thornley SE 探測器 (ETD) | |||
紅外相機 | |||
高性能離子轉換和電子探測器(SE)* | |||
樣品室內樣品導航彩色光學相機Nav-Cam Camera* | |||
可伸縮式低電壓、高襯度、分割式固態背散射探測器(DBS)* | |||
可伸縮STEM 3+ 探測器* | |||
電子束流測量 | |||
樣品臺和樣品 | 樣品臺 | 靈活五軸電動 | 壓電驅動XYR軸的高精度五軸電動工作臺 |
XY | 110 mm | 150 mm | |
Z | 65 mm | 10 mm | |
R | 360° (連續) | 360° (連續) | |
傾斜 | -15° to +90° | -10° to +60° | |
大樣品高度 | 與優中心點間隔85mm | 與優中心點間隔55mm | |
大樣品質量 | 樣品臺任意位置500 g | 樣品臺任意位置500 g | |
0° 傾斜時大5kg | |||
大樣品尺寸 | 直徑110 mm可沿樣品臺旋轉時 | 直徑150 mm可沿樣品臺旋轉時 | |
| 優中心旋轉和傾斜 | 優中心旋轉和傾斜 | |
