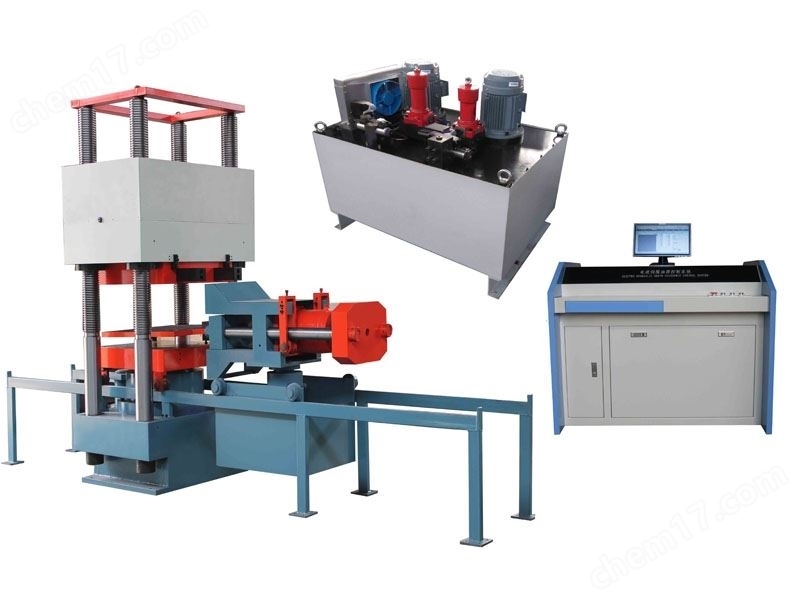

橡膠支座壓剪試驗機質檢站專用
| 參考價 | ¥ 330000 | ¥ 70000 |
| 訂貨量 | 1臺 | ≥2臺 |
具體成交價以合同協議為準
- 公司名稱 盛林精密機械設備(山東)有限公司
- 品牌 盛林精密
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/11/26 8:29:37
- 訪問次數 178
聯系方式:趙13165133638 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
| 應用領域 | 道路/軌道/船舶,鋼鐵/金屬,航空航天,汽車及零部件,綜合 |
|---|
一、基本用途:
橡膠支座(如公路橋梁盆式橡膠支座、板式橡膠支座)是橋梁、建筑結構中“傳遞荷載、緩沖振動、適應變形”的核心承重部件,其抗壓、抗剪性能直接決定結構的穩定性與安全性。橡膠支座壓剪試驗機質檢站專用是專為橡膠支座設計的專用檢測設備,通過模擬實際服役中的“豎向壓力+水平剪力”復合受力工況,精準評估支座的抗壓強度、抗剪剛度、剪切變形等關鍵力學指標,是橡膠支座生產質檢、工程驗收、結構安全評估的核心工具。

1、基礎力學性能檢測(核心功能)
?。?)單軸抗壓性能測試
- 關鍵指標檢測:對橡膠支座施加軸向豎向壓力,模擬結構自重荷載,檢測抗壓強度(最大承載壓力/支座承壓面積)、抗壓剛度(壓力變化量/豎向變形量)、豎向壓縮變形率(豎向變形量/支座原始高度×100%)。
例:按《GB/T20688.1-2007橡膠支座第1部分:公路橋梁板式橡膠支座》要求,普通板式橡膠支座在額定壓力(如10MPa)下的豎向壓縮變形率需≤10%,試驗機需通過高精度壓力傳感器(精度±0.5%FS)穩定控制壓力加載,誤差控制在標準允許范圍內。
- 壓力-變形曲線繪制:自動記錄“豎向壓力-豎向變形”數據,生成抗壓曲線,直觀反映支座從彈性變形到塑性屈服的全過程,為結構設計中“支座選型”提供承載能力依據(如避免支座因過度壓縮導致失效)。
(2)壓剪復合性能測試(核心核心)
- 關鍵指標檢測:在支座施加恒定豎向壓力(模擬實際豎向荷載,如5MPa、10MPa)的同時,施加水平剪切力,檢測抗剪強度(最大剪切力/支座剪切面積)、抗剪剛度(剪切力變化量/水平剪切變形量)、極限剪切變形(支座發生破壞前的最大水平位移)。
例:公路橋梁板式橡膠支座在額定豎向壓力下,極限剪切變形需≥50%(即水平位移≥支座短邊長度的50%),試驗機需精準同步控制“豎向壓力恒定”與“水平剪力勻速加載”,避免壓力波動影響抗剪性能檢測結果。
- 剪切疲勞性能測試:在恒定豎向壓力下,按設定的循環剪切位移(如±10mm、±20mm)或循環剪切力,模擬支座長期承受的溫度變形、車輛制動力等交變水平荷載,檢測疲勞壽命(達到規定性能衰減閾值前的循環次數)與疲勞后剛度衰減率,評估支座的長期服役穩定性(如橋梁支座需滿足200萬次循環剪切后性能衰減≤20%)。
二、技術參數:

三、使用注意事項:
1、試樣裝夾規范化:
- 嚴格按標準調整支座中心與加載軸線對齊(偏心度≤1%),否則會導致“壓力集中”(如支座局部壓縮變形過大)或“剪力偏移”(抗剪強度測試結果偏低);
- 裝夾時避免過度擠壓支座,防止預變形影響檢測結果。
2、載荷協同控制:
- 進行壓剪測試時,需先將豎向壓力加載至設定值并穩定5-10分鐘(待支座彈性變形穩定),再施加水平剪力,避免“壓力未穩定即加載剪力”導致的測試誤差;
- 循環疲勞測試前,需先進行3-5次預循環加載,消除支座的初始松弛變形。
3、設備校準要求:
- 每6-12個月由專業機構對豎向壓力傳感器、水平力傳感器、位移傳感器進行校準(出具校準證書);
- 高低溫環境箱需定期校準溫度精度(如溫度偏差≤±1℃),確保環境耦合測試的準確性;液壓系統(如油泵、油缸)需定期校驗壓力穩定性(波動≤±1%)。
橡膠支座壓剪試驗機質檢站專用是保障橋梁、建筑結構安全的核心檢測設備,其“豎向-水平載荷協同控制精度”“環境耦合能力”“標準兼容性”直接決定檢測結果的有效性。在選擇與使用時,需結合支座類型、測試標準、應用場景,重點關注壓力/剪力精度、位移范圍等核心參數,并做好定期校準與維護,確保設備長期穩定運行,為橡膠支座的可靠服役提供數據支撐。
