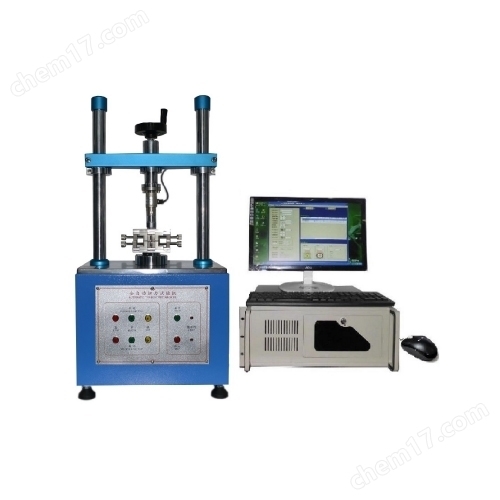

YHT-5000T 全自動扭力試驗機設備簡介

全自動扭力試驗機適用于各種產品之相關扭力測試。應用于NB轉軸、手機（單體轉軸扭力、成品扭轉壽命試驗）、LCD Monitor腳座、旋轉開關之扭力測試及扭力壽命試驗。搭配Windows中文視窗畫面設定操作簡單，透過工業計算機的分析，可精確測量待測物的力矩與旋轉角度及力矩與轉速相對應變化曲線，并可準確控制扭力測試的旋轉角度、旋轉速度、目標測定次數及暫停時間等。加上本機臺使用伺服馬達及Windows窗口控制系統，操作簡單方便，且所有資料皆可儲存，是一部值得信賴的高性能力學測試儀器。

YHT-5000T 全自動扭力試驗機主要技術參數:

三、機器特點：

機臺采伺服馬達驅動，提供高精度之扭力測試。

測試條件皆由電腦畫面設定，并可儲存。

可直接測試每個角度之扭力值變化（扭力-角度曲線變化圖）。

同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖。

可儲存及列印圖形（扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表）。

檢驗報表自動列印，并可轉檔輸出或透過網絡直接輸出。

可輸入測試上下限值，超出規格機器會自動停止。

可設定扭力值：正扭力、反扭力、正扭力+反扭力。

測試走行方向：正轉去程、正轉去程+回程。

反轉去程、反轉去程+回程。

正轉去回程+反轉去回程

反轉去回程+正轉去回程

扭力角度曲線圖：

可直接記錄每個角度之扭力值變化。（X軸代表角度、Y軸代表扭力）

每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之扭力及角度值，最小精度0.1度。

曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖。

卷軸式曲線圖顯示、可任意瀏覽曲線圖。

壽命曲線圖：

報表抬頭內容可自由設定。

報表上可顯示每條曲線之大值、最小值、平均值。

報表上可顯示測試上、下限之規格線。

可設定同時顯示多組壽命曲線圖。

實驗條件設定操作簡單：

軟件版本可實現中（簡，繁體），英文，三種文字版本自由轉換。

測試條件皆由電腦畫面設定，并可儲存。

由下拉式選單勾選設定或直接輸入數據。（含測定力量種類、測定走行方向、扭力測定范圍、角度測定范圍、行程原點位置、行程原點檢出、測定速度、測定次數、暫停時間、每次等候位置）

測定項目及規格設定：上下限規格值、測試結果可自動判定OK或NG。

標準配備：

1、YHT-5000T測試機臺本體。

2、控制系統（工業電腦及控制介面）。

3、Window系統扭力控制操作軟件。

4、高精度扭力傳感器。

5、扭力專用夾具一套。

主要配件：

★YHT采用中國臺灣臺達伺服驅動，更好的確保無誤

臺達交流伺服電機的輸出功率一般為0.1-1000W，電源頻率分50Hz、400Hz等多種。它的應用很廣泛，如用在各種自動控制、自動記錄等系統中.

高速高響應速度響應頻率高達1kHz；高性能的機械適應性可接收高達2Mpps的脈沖指令內置瞬時速度觀測器，可快速、高分辨率地檢測出電機轉速

■超低振動

1)自適應濾波器，可根據機械共振頻率不同而自動調整陷波濾波頻率

2)兩個手動陷波濾波器，抑制機械共振

3)兩通道振動抑制濾波器，抑制機械遠端振動地球環境關注對應ROHS指令,采用無鉛化焊錫.

■小型化設計

1)通過對驅動器進行熱分析實現小型化，與過去相比，體積75%，重量80%

2)使用薄模具鋼板的新沖片工藝，大幅度降低鐵損，電機長度縮短(過去的70%)減少驅動器型號

優點:

良好的速度控制特性，在整個速度區內可實現平滑控制，幾乎無振蕩;

高效率，90%以上，不發熱;高速控制;

高精確位置控制;

額定運行區域內，實現恒力矩;低噪音;

沒有電刷的磨損，免維護;

不產生磨損顆粒、沒有火花，適用于無塵間、易暴環境

北京航天701所高精度扭矩傳感器確保扭力測試精準

·電阻應變式原理，精度高，性能穩定可靠。

·低量程扭矩測量，安裝使用方便。

·一端為鍵（通槽）連接，一端為法蘭盤連接。

·適用于各種需要進行靜態扭矩測量的場合。
