產品名稱：離心機反應釜氧含量分析儀

產品型號：SD-Y600EX

產品簡介

SD-Y600EX氧含量在線分析系統（以下簡稱裝置），為監測離心機氧含量、反應釜氧含量、空分、尾氣處理管道等氣體含量設計的在線分析儀器，根據工藝點不同，可選擇不同測量參數，監測系統能準確測量樣氣中的氧氣含量。此系統在吸收國外同類產品優點的基礎上，針對目前?；に囍械奶攸c而專門設計。該過程分析裝置已成功應用于國內多家生產企業以及設備生產廠家，為企業獲得了良好的經濟效益和社會效益，贏得了用戶及生產廠商的好評。

整套裝置包括預處理、采樣和分析三部分組成，預處理部分采用中和、除塵、恒溫、除水、干燥、恒流等方式將樣氣中對傳感器測量有影響的介質去除或稀釋到允許濃度，以此來保證分析部分的壽命和測量精度，并將檢測到的氣體含量以4-20mA的電流信號提供給用戶，用于實現系統工藝自動控制。

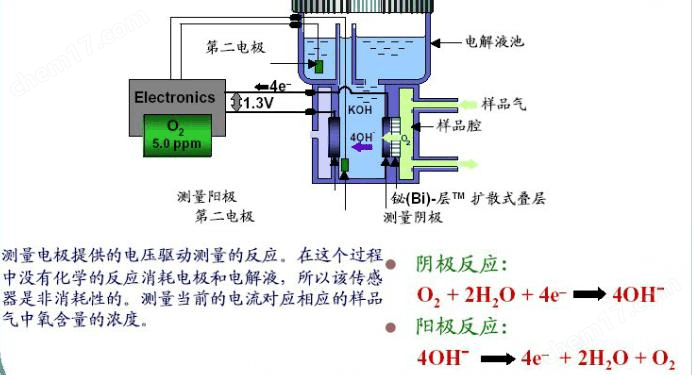

測量原理

電化學分析儀主要部件是一個電化學原電池，它將樣氣中的氧含量轉化為電流信號，經信號處理在顯示控制中顯示出來。燃料電池的有效成分是1個陰極、1個陽極和醋酸電解液。陰極和陽極 被浸沒在溶液中，這個電池將化學反應的能量轉化為外電路的電流信號，其作用類似于電池。但是普通電池與微燃料電池的區別是：在普通電池中，所有的反應電池都封裝在電池中，而在微燃料電池中，其中一個反應介質電池在外部的要分析的樣氣中。

微燃料電池是介于電池和純?nèi)剂想姵刂g的。當外部電路被提供時，陽極表面釋放的電子流到陰極表面。這個電流與到達陰極O 的量程成比例，測量電流確定混合氣中O 的含量。

離心機反應釜氧含量分析儀技術參數

被測氣體：氧氣O2；

檢測原理：電化學；

采樣方式：擴散式或管道式；

顯示：2.4英寸TFT液晶顯示屏；

量程：0-25%/0-30%VOL（量程可選、可定制）；

分辨率：0.1%VOL（分辨率可選）；

重復性：≤±2%；

線性誤差：≤±1%；

精度：≤±3%F.S.；

氣壓范圍：860-1060hpa；

功耗：＜5.0W；

工作/溫度：-20℃-60℃，0-95%RH（無凝結）；

繼電器：低報/高報/故障三組開關量輸出（選配）；

供電電源：12-36V DC；

信號輸出：RS485和4-20mA（三線制）；

連接螺紋：M20*1.5 內螺紋，可選G3/4、G1/2、1/2NPT、3/4NPT；

防爆等級：Exdb IIC T6 GB；

防護等級：IP66；

尺寸：195mm*178mm*90mm（MAX）；

主體材料：ADC12鋁合金 約1.2kg（304/316不銹鋼選配）；

執行標準：GB/T 50493-2019石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準；

                  GB/T 3836.2-2021《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》。

儀器特點

1、結構模塊化、維護方便、接線安裝簡單；

2、豐富的傳感器量程選擇，可根據需求定制；

3、支持RS485和4-20mA（三線制）可選；

4、產品選擇材質優良，采用隔爆兼本安型設計，具有良好的密封性，防腐性，隔爆和抗磁干擾強。

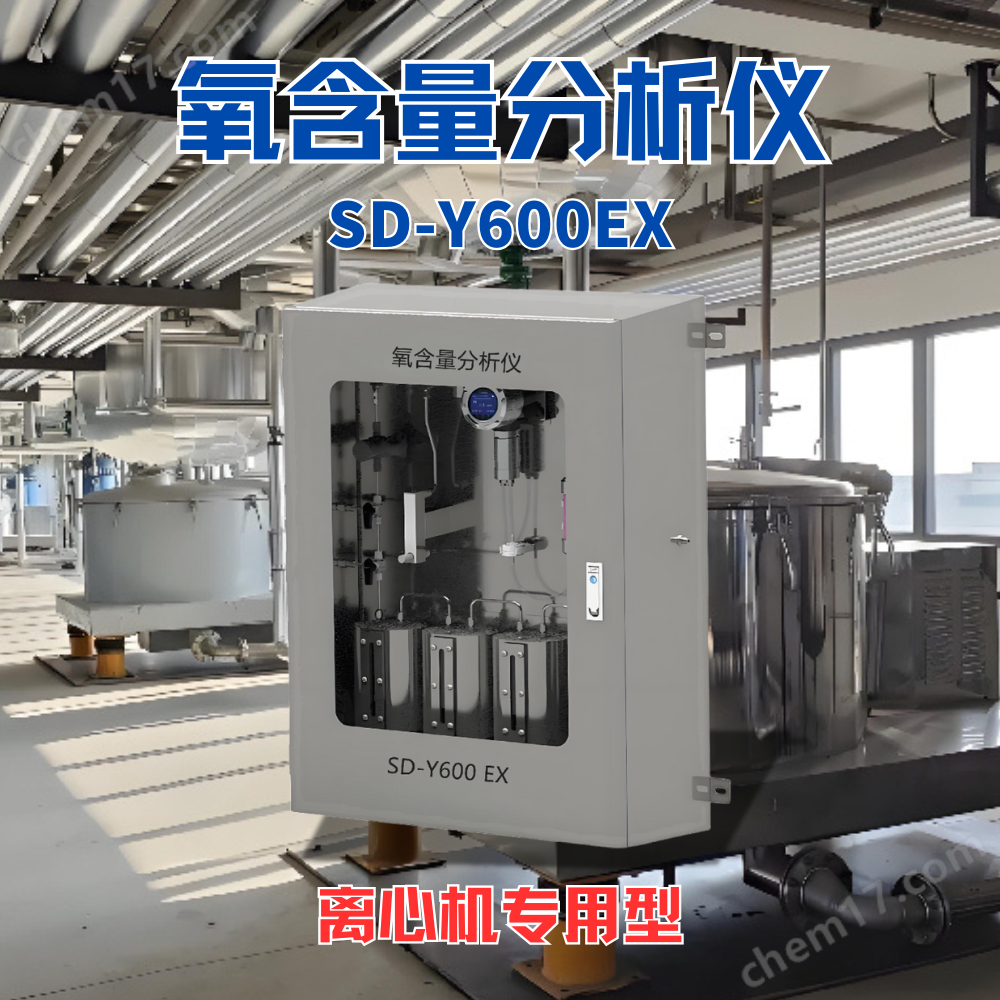

離心機反應釜氧含量分析儀系統整體參數

系統柜前門為透明玻璃窗口，表面處理：碳鋼噴塑，安裝方式為壁掛式；

柜體尺寸：800（H）x 650（W）x270（D）mm；

系統柜中除氣體變送器以外的器件均為預處理元件和管閥件，滿足了防爆場合使用；

兩級液洗過濾器為洗氣裝置，采用中和、稀釋或吸附等方式將樣氣中對傳感器測量有影響的介質去除或稀釋到允許濃度；

氣液分離干燥除水分級過濾的方式去除樣氣中的水份；

射流泵用于負壓或微正壓情況下抽取樣氣；

三級預處理元件可視透明，采樣管路、連接卡套和接頭等部件均采用耐腐蝕材質。

應用領域

廣泛應用于石油、化工、煉化、燃?xì)廨斉洹⑸t(yī)藥等，針對反應釜氧含量、離心機氧含量、惰化工藝中的氧氣含量檢測分析。
