-95℃超低溫棒式冷凍機（冷頭）

（低溫補集器）產品說明書

昆山捷仕通制冷設備有限公司

KUNSHAN JIESHITONG PERFRIGEATION EQUIPMENT CO., LTD

工廠地址：中國江蘇省昆山市千燈鎮原創型工業園19號廠

一、公司簡介

公司2007年成立以來，專業致力于超低溫設備的研制、開發生產、售后維修服務。公司擁有專業研制開發復疊或自動復疊式低溫制冷設備的技術力量。

經過多年的實踐通過不斷的技術改進，結合國內外設備的技術特點，我公司生產的冷凍機，擁有自主知識產權，達到水平。

應用領域：被廣泛應用于真空鍍膜、科研院所、醫療衛生、軍事航空、生物制藥、高校電子、金屬加工等行業。

產品以較強的性價比優勢贏得了廣大客戶的認可，同時可根據用戶需求設計生產其它非標超低溫設備。

我們將憑著不懈的努力以誠信、、一的精神在超低溫應用行業為我們的客戶提供的服務。

主要產品：-95℃派瑞林鍍膜用的冷頭，冷阱，快速循環水汽深冷泵（polycold）、-145℃氣體捕集器（低溫冷阱）、每天生產10到100L小型液氮機，氣體液化機，低溫檢測冷卻器，液氮回凝制冷機（零蒸發）等超低溫設備。

公司主要生產的十幾款產品，已銷往各科研院校實驗室、微電子企業及出口俄羅斯、以色列、智利、哈薩克斯坦、格魯吉亞、新加坡等多個國家。

二、產品簡介

該產品是根據節流制冷原理制作的小型制冷機，通過自復疊壓縮機制冷可實現到-110°低溫。主要制冷配件全部采用國際品牌，本機具有結構緊湊、設計合理、節能可靠 等優點，主要用于真空裝置中補集水蒸氣及高沸點物質，因此該型設備也稱作冷阱或補集器；

三、主要使用配件：

全部采用制冷配件，設備性能穩定可靠經久耐用；配置全封閉進口低溫壓縮機、丹佛斯油氣分離器、丹弗斯膨脹閥、日本鷺宮壓力控制器、電磁閥等；

本產品可用于Parylene真空涂覆冷阱、生化石油實驗、低溫液浴，氣體撲集、藥品凍干等多種用途。

冷阱的尺寸、制冷方式能力均可根據用戶需要單獨定制。

四、操作說明及注意事項：

1. 接通電源后，打開右側電源開關，設備開機，觸摸屏進入主界面。選擇ON打開,選擇制冷模式，開始制冷，需化霜時，選擇化霜模式，化霜結束時，再選擇制冷，就進入制冷模式

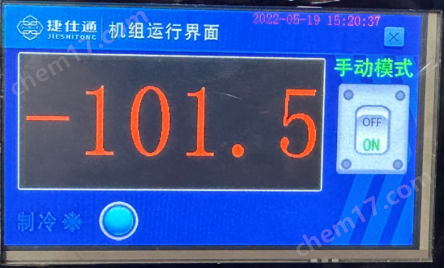

2.點擊觸摸屏<機組運行>按鈕即可進入溫度監控畫面,可開啟或關閉手動模式。

3．點擊觸摸屏<實時信息>按鈕，進入實時信息檢測畫面。

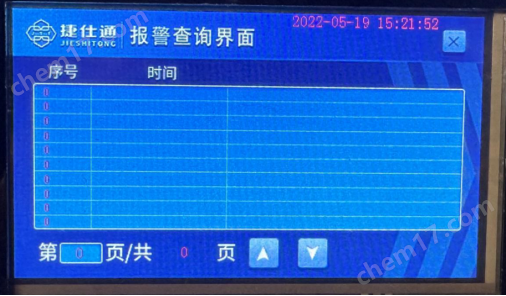

4. 點擊觸摸屏<報警查詢>按鈕，進入報警查詢界面，此界面可查詢?cè)O(shè)備異常記錄。注：上電后設備會進行自檢，在運轉過程中出現故障將自動保護并顯示故障內容。如有任何報警異常，可聯系咨詢廠家。（微信同號）錢先生

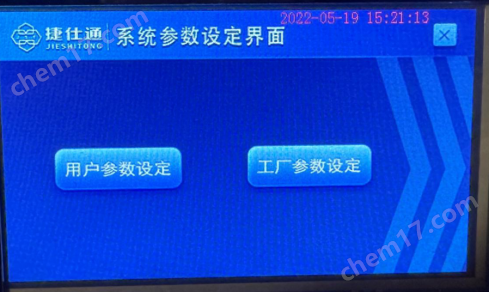

5.此設備控制方式有手動和遠程控制方式，遠程可接IO接口控制。遠程控制時，點擊點擊觸摸屏<系統設置>按鈕進入系統參數設定界面后，點擊<用戶參數設定>按鈕，即可更改控制模式，選擇相應的控制模式后，點擊<確定>即可。

觸控模式：為手動運行模式。初始模式為手動模式。初始密碼為0或沒有密碼，按確定就可以

通訊控制：為通訊遠程控制模式。

（485通訊協議具體見附件1《派瑞林冷凍機通訊協議 V1.0》）

6.原廠參數數據如下表。（初始密碼：0，手動模式）

注：請勿隨意更改設備參數數據，如私自篡改參數導致設備無法運行或損壞的，由使用方自行承擔結果。

注意事項：

1.斷電或關機后再次開機請等待3分鐘后再次開啟啟動開關，可保護壓縮機防止壓縮機高低壓差過大導致啟動失敗；

2. 風冷型應放置于通風良好之環境環境溫度應<32℃，且使用中請確保設備散熱孔部分不要遮擋，散熱孔周?chē)ＷC有300mm的間距。

3.設備環境溫度大于30度時建議采用水冷方式。水冷型冷卻水進出水管確保連接無誤，確保水壓>1.5bar水溫<25℃。

4. 質保期內，設備故障時請與我司售后聯系，切勿自行修理。

五丶故障報警原因及保養。

1、開機后60分鐘制冷不能達到-80℃以下時設備將故障報警；此時可檢查壓縮機壓力表，檢查是否冷媒壓力過低導致，如果壓力過低可能是冷媒泄露缺失導致；

2、本設備采用雙機復疊制冷，一級制冷冷卻二級壓縮機，當散熱或環境溫度 高時都會導致壓縮機高壓壓力過高甚至跳脫，如設備開機后短時間就報警是高壓保護導致，并檢查壓縮機高壓壓力表及風機是否運轉良好；冷凝器表面要3個月清潔一次。初次收到機器要靜放3小時以上才能開機。

超低溫棒式冷阱技術參數

序號

型號

LT-95--70-ISO160

1

整機功耗

1.25KW

2

冷卻方式

風冷

3

冷阱制冷溫度

＜-100℃

4

冷阱溫度

-110℃

5

制冷量

450W

6

溫度傳感器

T型熱電偶

7

適用環境溫度

＜30℃

8

棒式冷頭尺寸

400*70

9

冷頭連接軟管長度

標準4000mm（可定制）

10

棒式降溫時間

＜45min

11

棒式花霜時間

5min

12

噪音

60dB

13

電源

AC220V 50HZ

14

外殼材料

冷軋板噴塑

15

外形尺寸

寬41cm深48cm高76cm
