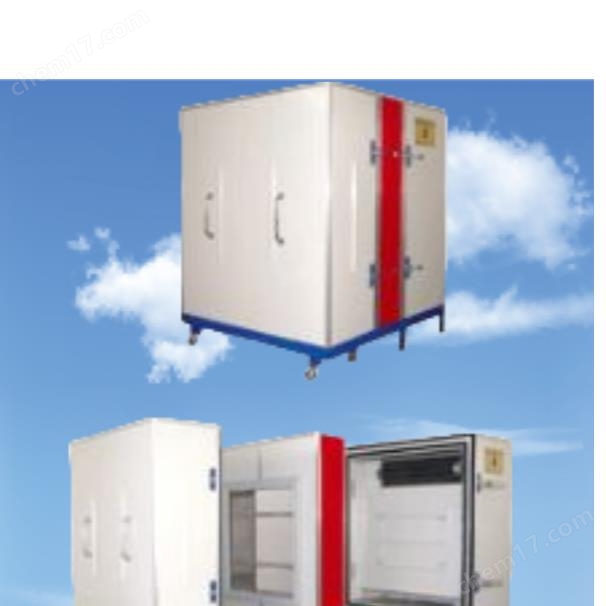

DRX-I-BX防護熱箱法建筑構件熱傳遞實驗分析儀

該設備是采用熱箱法檢測建筑構件傳熱系數的，在被測部位的內側用熱箱模擬采暖建筑室內條件并使熱箱內和室內空氣溫度一致，另一側為室外自然條件。維持熱箱內溫度高于室外溫度8K以上，被測部位的熱流總是由室內向室外流動。當傳遞的熱量達到平衡時，熱箱的加熱量就是被測部位的傳熱量，通過實時記錄，運算能得到被測試件的傳熱系數值。符合 JGJT 357-2015 圍護結構傳熱系數現場檢測技術規程

該產品熱箱材料采用鋼板，不但熱箱整體結構輕，而且保溫效果好，熱箱底部采用萬向腳輪帶剎車機構，移動方便，自鎖性能好。夾具兩端采用萬向節連接，中間采用螺紋鎖緊機構，裝夾方便、簡單、可靠、密封性好。系統自動化程度高，穩定性、可靠性好。產品全過程采用電腦自動控制，PID調整，精度高，可直接進行數據分析并生成報告。接口式連接，布線方便，顯示直觀。測控系統精度高，維護使用方便。所有溫度測點全部采用進口數字溫度傳感器，測量精度高，范圍大，性能穩定。

設備主要包括以下幾部分防護熱箱法建筑構件熱傳遞實驗分析儀

熱箱：開口尺寸500㎜×500㎜，加熱功率0～200W，

溫度傳感器：包括室內、室外及熱箱共6支溫度傳感器。

采用數字溫度傳感器，精度0.01℃。

室內加熱器：控制箱：溫度為PID調節，采用電腦操作控制運算，精度高。

主要技術指標：

1、溫度測量范圍：室溫～60℃

2、溫度計量精度：0.1℃

3、樣品的最大規格： 500*500*200（mm）；

4、熱箱內溫度控制精度：±0.01℃

5、功率測量范圍：0～200W

6、測量精度和誤差≤±5%

7．試驗方法滿足標準GB13475-2008,試樣規格滿足GB/T 26538-2011.

8、斷電保護功能

9、控制儀器的工作溫度：0℃～50℃，工作電源：220V

10、全自動測試分析軟件，支持WINDOWS XP系統，中文操作界面，

儀器配置：測試主機一臺，測試軟件一套，聯想臺式電腦一臺
