一.疊層太陽能電池測試系統(太陽光模擬器)的概述
AD360采用LED太陽光模擬器技術,深受各地太陽能電池吉瓦級工廠和研究所的信賴,為研發提供蕞豐富的功能和強大的靈活性。利用精確的 I-V、可選的快速量子效率 (QE)、PL/EL/IR 成像以及其他可編程光電表征程序,為您的研究加速。
水冷用于持續照明
EL攝像頭用于微裂縫檢測
紅外攝像機用于斑點檢測
高溫計用于電池溫度
25種以上不同顏色的LED復制太陽光
內置光譜儀對每次閃光進行光譜監測
二.疊層太陽能電池測試系統(太陽光模擬器)的特點
LED 的優勢:通過可獨立調諧的LED通道來定制光譜,為您的研發提供無限可能性
適用于所有樣品尺寸:電接觸解決方案覆蓋從 20mm x 20mm 電池的多路復用陣列測試, 到 260mm x 260mm 面積的器件
光引擎超過 A+A+A+ 級(IEC 60904-9), 校準實驗室級精度。專有光學元件,帶反饋控制,可實現高重復性
第二 LED 光源用于雙面測試(可選)
一體化快速表征如 RapidWAVE®-QE,PL/EL/IR成像, 集成度高
疊層就緒疊層電池的自動光譜校準、模擬電流匹配/ 失配照明,以及 MPP 跟蹤。 寬范的曝光時間,可實現連續照明。
全光譜控制帶自動反饋回路的內置光譜儀和光強計, 確保自定義光譜的長期穩定性
工業級硬件可靠性經過 1000 多次現場檢驗
三.太陽能電池測試系統產品參數
AD360 | A+A+A+ 等級要求 (IEC 60904-9 ed. 3) | |
光譜匹配度 | 0.95 - 1.05 | 0.875 - 1.125 |
輻照不均勻度 (260 x 260mm2) | < 1% | < 1% |
長期不穩定性(LTI) | < 0.2% | < 1% |
短期不穩定性(STI) | 同步 | 同步 |
使用經過認證的參考電池,1 Sun,AM1.5G,測量時間 100ms、照明面積 260 x 260mm2, 光引擎到電池距離 1,110mm

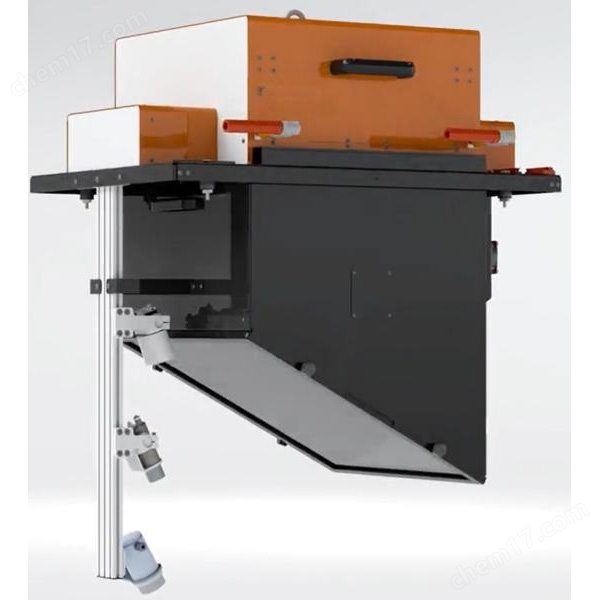

四.太陽能電池測試系統的光引擎
光引擎由 25+ 組獨立控制的 LED 組成,其峰值波長各不相同。
特殊的光學透鏡系統確保太陽能電池上的每個光點都能混色。
內置光譜儀和強度傳感器與校準程序相結合,使重新校準非常簡單。
輻照時間可調,從 10ms 到連續照明,測試區域蕞大可達 260mm x 260mm(不均勻度<1%)。
特殊光學透鏡系統帶來的穩定光譜均勻性。
五.選配硬件功能
集成的同步紅外 (IR) 相機:紅外攝像頭和 IV 電子設備同步以實現精確可靠的熱點檢測。
集成的電致發光 (EL)/光致發光(PL):揭示太陽能電池和硅片材料的質量問題、制造缺陷、接觸不良以及通過光致發光 (PL) 和電致發光 (EL) 成像。對于疊層電池,兩個攝像系統可同時對頂部/底部電池成像
多功能接觸裝置:用于電性能測量的樣品夾具,可選配用于控制溫度銅平面。還可提供雙面配置,帶前后兩側接觸
高溫計:紅外測溫儀經過優化,可對電池片進行高速非接 觸的溫度測量,建議安裝在距離為 450mm, 測量點尺寸為 9mm。發射率可根據不同的電池材料設定。
背光源:背部的LED太陽光模擬器可使系統進行雙面電池測量。
切片測量(CCM):在一個測量周期內蕞多可同時測量 3 個電池切片
柵線電阻:檢測正面絲網印刷的主柵間銀細柵線的問題
六.選配軟件功能
RapidWAVE®-IV:RapidWAVE® 克服了高電容太陽能電池的滯后效應, 使用戶能夠?qū)崿F(xiàn)高產能,而不會損失 IV 測量的準確性、可重復性或再現性。
RapidWAVE®-EQE:用單個 LED 通道曝光太陽能電池以獲得量子效率信息
SunsVoc:測量理想 FF 的快速在線方法,不受串聯電阻的影響。
MPP-tracking:MPP 跟蹤功能可檢測太陽能電池的蕞大功率點 (MPP)并在用戶定義的時間段內測量蕞大功率、電壓和電流。
