DK-0021A程控可調衰減器
- 公司名稱 廈門地坤科技有限公司
- 品牌 廈門地坤
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/11/24 15:58:43
- 訪問次數 144
聯系方式:黃工18060909291 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
| 產地類別 | 國產 | 應用領域 | 綜合 |
|---|

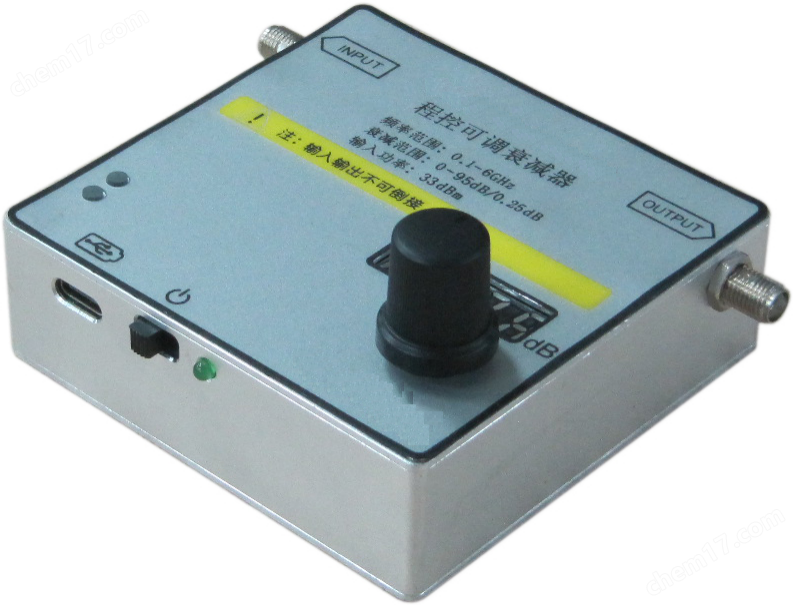

DK-0021A程控可調衰減器
程控衰減器可遠程控制微波功率電平,包括控制信號測量系統的輸入功率,信號發生系統的輸出功率等,主要用于各類通信或微波自動測試系統(ATE);支持所有主要無線通訊頻段,包括CDMA/EVDO/GSM/UMTS/ HSPA/LTE/Wi-Fi/5G等在內的通訊技術。
內置充電鋰電池,可便攜至外場進行無電源操作。
系統基于Windows操作系統的應用程序進行操作,通過旋鈕本地操作或USB進行遠程控制。
機械性能 | |
連接器外殼 | 黃銅鍍金或鍍鎳 |
陰內導體 | 鈹青銅鍍金 |
腔體 | 鋁外殼,噴砂導電氧極化 |
溫度范圍 | -20° C ~ +70° C |
RoHS: 符合
u 電氣性能:
頻率范圍 | 0.1-8GHz |
標稱阻抗 | 50Ω |
調節范圍 | 0-95dB |
衰減步級 | 0.25dB |
最大駐波比 | <1.8typ <2.2max |
插入損耗 | <19dB |
衰減精度 | ±(0.3+4%Att)dB@0.1-6GHz ±(0.3+6%Att)dB@6-8GHz(<80dB) |
輸入功率 | 5W |
切換速度 | 2us |
控制方式 | 本地:旋鈕 遠程:USB |
充電接口 | Type-C |
輸入電壓 | DC4.2-5V |
電池容量 | 3000mAh |
連接器形式 | SMAKK |
標稱阻抗: 50Ω
切換速度: 2us
u 控制界面
本產品提供上位機控制軟件,通過USB連接,可以快速簡便的對衰減器進行遠程操作控制,并提供多種控制模式。

DK-0021A程控可調衰減器u 通訊協議
1. 基本配置環境說明
USB 口 實現控制開關切換及相關設置查詢功能。
所有命令中分隔符均為英文半角輸入,所有命令均以
USB通信硬件連接 | TYPE-C接口 |
波特率 | 9600 |
數據位 | 8bit |
校驗位 | 無 |
停止位 | 1 |
2. IDN查詢命令
命令名稱 | IDN查詢命令 |
功能描述 | 獲取設備IDN |
命令格式 | *IDN? |
參數描述 | 無 |
命令方向 | PC-->設備 |
成功響應 | ................. |
失敗響應 | Fail |
樣例 | 發送 *IDN? 接收............... |
3. 設置衰減器命令
命令名稱 | 衰減器設置命令 |
命令格式 | SA n m |
參數描述 | n衰減器號 m:需設置的衰減量 |
命令方向 | PC-->設備 |
成功響應 | >>A1:2; |
失敗響應 | >>A1:err; |
樣例 | SA 1 2 >>A1:2; |
4. 查詢衰減器命令
命令名稱 | 衰減器衰減量查詢 |
命令格式 | RA n |
參數描述 | n:需查詢衰減量的衰減器 |
命令方向 | PC-->設備 |
成功響應 | >>A1:2; |
失敗響應 | >>A:err; |
樣例 | SA 1 >>A1:2; |
5. 網絡設置命令
命令名稱 | IP設置命令 |
功能描述 | 修改系統的IP地址 |
命令格式 | SetNETWORK <參數1>-<參數2>-<參數3>-<參數4> |
參數描述 | 參數1:IP地址 參數2:默認網關 參數3:子網掩碼 參數4:端口號 |
命令方向 | PC-->Switch |
成功響應 | SetNETWORK Success |
失敗響應 | SetNETWORK Fail |
樣例 | 發送 SetNETWORK 192.168.1.200-192.168.1.1-255.255.0.0-4001 接收 SetNETWORK Success |
6. 網絡參數查詢命令
命令名稱 | 網絡參數查詢命令 |
功能描述 | 查詢系統的網絡參數 |
命令格式 | LstNETWORK |
參數描述 | 無 |
命令方向 | PC-->Switch |
成功響應 | 網絡參數列表 |
失敗響應 | None |
樣例 | 發送LstNETWORK 接收 IP:192.168.1.200-NETGATE:192.168.1.1-NETMASK:255.255.0.0-PORT:4001 |
u 附件
1.TYPE-C數據線 1套
2.光盤 1張(內附驅動程序、控制軟件)
3.使用說明 1本
