半導體材料中高精度元素成分含量檢測儀

核心檢測技術及儀器

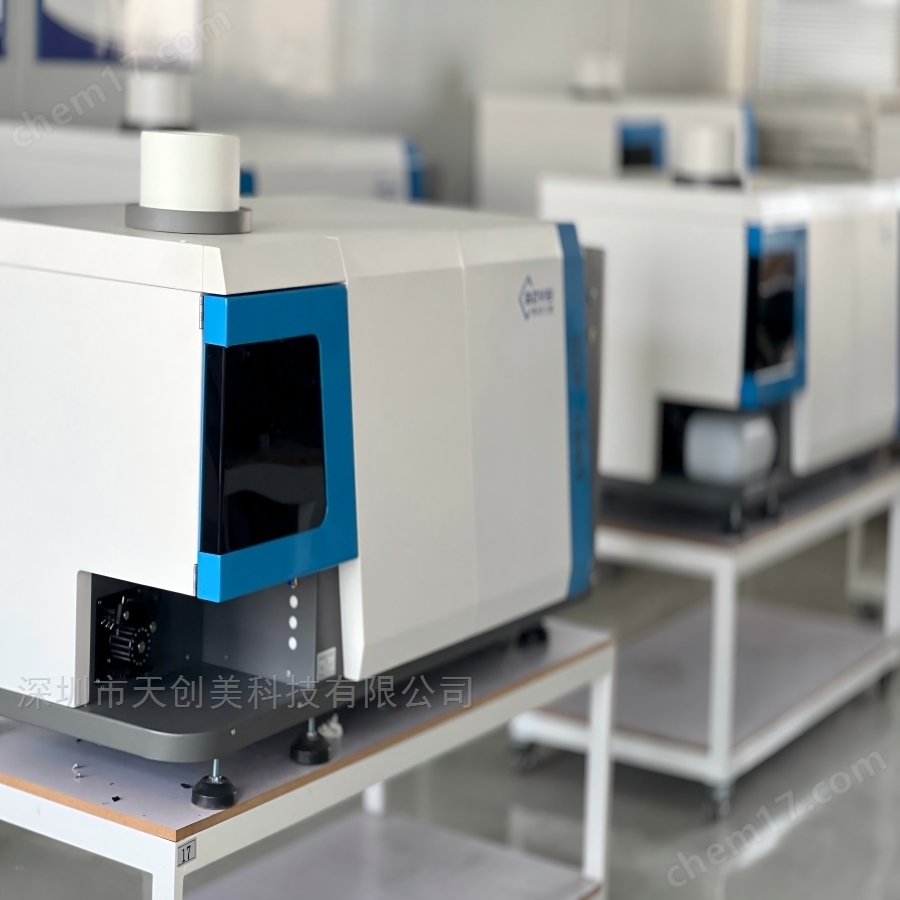

1. 電感耦合等離子體發射光譜儀（ICP-OES）

• 實驗室使用的儀器（ICP-OES)詳細簡介：

• 儀器性能特點：

•   1、儀器自動化程度高

•   儀器的自動化程度高，除了電源開關外，所有操作均由軟件完成。智能化的軟件，可實時可對各項操作進行實時反饋及信息提示。

•   2、安全可靠的固態射頻電源

•   儀器采用的射頻電源，具有體積小、輸出效率高、輸出功率穩定，帶有水路、氣路及過載等各類安全保護功能，大大提升儀器的安全性，減小了儀器的故障率。

•   3、全自動點火及匹配技術

•   軟件可全自動一鍵點火，所有的參數設置變化，均自動完成。配合自動匹配技術，點火成功率高，操作簡便。

•   4、智能化的火焰監視功能

•   儀器配置了靈敏度高的光纖傳感器，可在儀器工作狀態下，實時監測火焰的工作情況，如遇異常熄火情況，可自動關閉儀器。

•   5、超高分辨率的光路系統

•   儀器配置了超高分辨率的4320刻線的進口光柵，配合*的光路調節技術，把普通儀器的分辨率約0、008nm降低至0、005nm以內，超高的分辨率保證了測試元素之間沒有相互干擾。

•   6、精度高的恒溫系統

•   儀器整體光路采用精密恒溫系統保護，溫度的控制可根據客戶實驗室實際環境溫度實時設定，無需長時間不間斷的開可調，控溫精度≤±0、1℃，精密的恒溫系統保證了光路的穩定性，測試數據更穩定。

•   7、高精度的氣流控制系統

•   儀器工作中的等離子氣、輔助氣、載氣全部采用高精度的質量流量控制器（MFC）來控制，具有流量連續可調、輸出氣流的精度高，保證了測試數據的準確性。

•   8、蠕動泵進樣裝置

•   儀器配置了通道十二滾軸的高精度蠕動泵，可同時保證進樣的精度和防止積液，蠕動泵的轉速連續可調，滿足客戶的多種測試要求。

•   9、觀測位置自動調節

•   儀器采用二維的移動平臺設計，可通過軟件實時調節炬管的位置，通過反饋的信號值找到優化的觀測位置，以獲取較強的靈敏度，得出準確的測試效果。

•   10、超低的使用成本

•   儀器非工作狀態下儀器電源、冷卻水箱、氣體全部關閉，不產生任何費用，儀器工作即開即用，無需長時間的光路預熱。使用氬氣純度為99、99*%即可，無需99、999%的高純氬，成本節約至少三分之一。

•   11、靈敏度高的檢測器

•   儀器配置了高靈敏度進口光電倍增管（PMT）作為檢測器，可針對不同的待測元素自動設置測試參數，以達到理想的檢測狀態，給出準確的測試結果。無需制冷，無需吹掃，使用壽命長。

•   ICP-OES儀器技術參數：

•   1、輸入電源：電壓交流220V，電流20A。

•   2、采用CzernyTurner型光路，焦距為1000mm。

•   3、離子刻蝕全息光柵，刻劃面積（80×110）mm。

•   4、全自動一鍵點火，自動匹配，點火穩定、便捷。

•   5、采用同心圓霧化器搭配旋流霧室，1ppmMn強度＞1000000cps。

•   6、分辨率（Mn257、610nm）：≤0、005nm（4320刻線光柵）；≤0、008nm（3600刻線光柵）；≤0、015nm（2400刻線光柵）。

•   7、波長范圍：190-460nm（4320刻線光柵）；190-500nm（3600刻線光柵）；190-800nm（2400刻線光柵）

•   8、自主研發全固態射頻電源，輸出功率800-1600W,連續可調，電源效率大于65%，工作頻率27、12MHz，頻率穩定性＜0、05%，功率輸出穩定性＜0、05%。

2. X射線熒光光譜儀（XRF）

• 硅片表面金屬污染物快速篩查。

• 石英坩堝純度驗證。

• 對輕元素（如H、He、Li、Be）靈敏度低（檢測限>0.1%）。

• 定量精度受基體效應影響（相對誤差約1%-5%）。

• 非破壞性檢測：樣品無需溶解或研磨，可直接分析固體、粉末、液體。

• 檢測范圍廣：可分析從鈉（Na）到鈾（U）的絕大多數元素。

• 快速篩查：檢測時間僅需幾秒至幾分鐘，適合生產線批量檢測。

• 波長色散型（WDXRF）：分辨率高，適合高精度定量分析。

• 能量色散型（EDXRF）：速度快、便攜，適合現場分析。

• 原理：用X射線照射樣品，激發特征熒光X射線，通過檢測波長和強度確定元素種類及含量。

• 分類：

• 優勢：

• 局限性：

• 應用場景：

• 應用場景：
