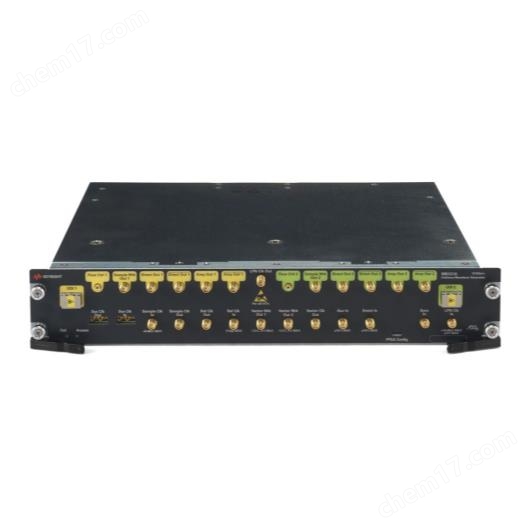

是德M8121A 任意波形發生器 12GSa/s
產品概述
是德科技M8121A是一款12 GSa/s高速流式任意波形發生器，提供高達5 GHz的模擬帶寬。它支持1或2通道輸出，并配備160 Gb/s光數據接口（ODI），可實現無間隙波形流傳輸。該儀器憑借其高采樣率、優異的信號完整性以及多模塊同步能力，廣泛應用于高速光通信、半導體測試及雷達信號模擬等前沿研發領域。
突出
12 GSa/s流式任意波形發生器
功能性
性能的流式任意波形發生器，可達 12 GSa/s
從兼容存儲、DSP、數字化儀或定制硬件對原始樣本或 I/Q 樣本進行全速率、無縫傳輸
2U AXIe 模塊中多達 2 個通道，通過外部 PC 或 AXIe 系統控制器控制
1 或 2 通道 AWG 模塊，帶
14 位分辨率高達 8 GSa/s
12 位分辨率高達 12 GSa/s
可變采樣率，從 1 GSa/s 到 8 或 12 GSa/s
模擬帶寬高達 5 GHz
無雜散動態范圍 （SFDR） 高達 -90 dBc（典型值）
諧波失真 （HD） 高達 -72 dBc（典型值）
內部寬帶時鐘合成器，可選低相位噪聲時鐘輸入
Keysight Technologies， Inc. 專有 ASIC 中的可選實時數字信號處理功能，用于數字上變頻到 IF1
性能
12 位分辨率高達 12 GSa/s
14 位分辨率高達 8 GSa/s
模擬帶寬高達 5 GHz
無雜散動態范圍 （SFDR） -90 dBc @ 100 MHz
光數據接口
2 個 160 Gb/s 光流接口
支持將樣本從兼容存儲、數字信號處理 （DSP） 或數字化儀設備或定制硬件全速率、無縫傳輸?shù)?M8121A 中
用于確定性延遲的同步輸入，例如從數字化儀輸入到 M8121A 輸出
適用于不同應用的兩條輸出路徑
直接 DAC — 針對 SFDR 和高清進行了優化
SFDR 高達 -90 dBc（典型值），輸出 = 100 MHz，測量直流至 2 GHz
振幅 350 mVpp ...700 mVpp，偏移 –20 mV ... +20 mV
差分輸出
可選直流耦合放大器
振幅 500 mVpp ...1.0 Vpp;（可過度編程低至 150 mV）
輸出電壓窗口：–1.0 V ... +3.3 V
差分輸出
M8192A 多通道同步模塊
多達 6 個 M8121A 模塊（= 12 個通道）的相位相干同步
一個觸發輸入可觸發多達六個具有確定性延遲的 M8121A 模塊
可以在任意兩個通道之間以 50 fs 的延遲分辨率調整偏斜
1U AXIe 模塊
M8121A 提供了出色的信號性能、寬帶寬和無限播放時間的獨特組合。通過運行速度高達 160 Gb/s 的光數據接口，M8121A 可以從兼容的存儲設備、DSP 模塊、數字化儀或定制硬件接收真實或復雜的樣本。M8121A 內核 ASIC 內置數字上變頻引擎。
是德M8121A 任意波形發生器 12GSa/s選項
型號 M8121A-001 任意波形發生器，1 通道
型號 M8121A-002 任意波形發生器，2 通道
M8121A-08G 運行速度高達 8 GSa/s
M8121A-12G 運行速度高達 12 GSa/s
M8121A-DUC 數字上變頻許可證
M8121A-放大器 直流放大器許可證
M8121A-LPN 低相位噪聲許可證
M8121A-SCD 標準校準文件和測量報告
N6171A MATLAB 軟件
型號 M8121A-801 微波相位匹配巴倫，6.5 GHz，SMA插孔
型號 M8121A-805 低通濾波器，2800 MHz，SMA，VLF 2850+
型號 M8121A-806 低通濾波器，3900 MHZ Max SMA，VLF 3800+
型號 M8121A-810 電纜組件同軸 50 歐姆，SMA 到 SMA，長度 457 毫米
型號 M8121A-811 電纜組件同軸 50 歐姆，SMA 到 SMA，長度 1220 毫米
型號 M8121A-812 附加電纜組件，半剛性，與 M8121A-LPN 結合使用
型號 M8121A-820 連接器-RF，SMA 端接，插頭直，50Ohm，12.4GHz，0.5W
型號 M8121A-831 附加光數據接口電纜，1m
型號 M8121A-833 光數據接口電纜，3m
型號 M8121A-835 附加光數據接口環回跳線
