安捷倫分光光度計：賦能光刻機光學元件性能測試的“光學引擎”
隨著先進制程節點不斷推進，193nm ArF準分子激光光刻機在半導體制造中的地位愈發重要。其內部包含大量高精度光學元件，如投影透鏡、掩模版、偏振器、退偏器、反射鏡等，這些元件的光學性能直接決定了芯片圖案的分辨率、均勻性與良率。
如何在研發與量產過程中，精準評估這些元件的透過率、反射率、偏振響應和角度依賴性？安捷倫 Cary4000/5000/6000i/7000 系列紫外可見近紅外分光光度計，正是這一挑戰的理想解決方案。
以下是光刻機中常見的光學元件及其測試需求：
透鏡、窗口、掩模等的透過率測試
反射鏡的 45° 反射率測試
偏振器與退偏器的消光比測試
這些測試項目和要求對分光光度計的測試能力提出了較高的要求，測試難度主要體現在：
193 nm 屬于深紫外（DUV）區域，微小的環境變化及樣品污染都會影響該波段光線的吸收，因此測試過程對設備的穩定性提出了較高的要求。
光刻元件的透過率、反射率、消光比等指標的微小誤差都可能會導致圖案失真或工藝失效，因此對檢測設備的準確度和重復性提出了較高的要求。
193 nm 大角度測試需引入偏振器，但該波段的偏振器材料價格昂貴、加工難度大且易受污染。
安捷倫 Cary4000/5000/6000i/7000 紫外區采用氘燈光源，可覆蓋低至 175 nm 的波長范圍，配備了光電倍增管（PMT）檢測器，可確保在低波段實現超高靈敏度響應；同時，儀器采用雙光束設計，可實時校正光源波動與環境干擾，有效提升測試的重復性與準確性；另外，用戶可定制深紫外偏振附件，搭配 UMA 附件應用，實現大角度 s/p 偏振下的反射測量與消光比測量。

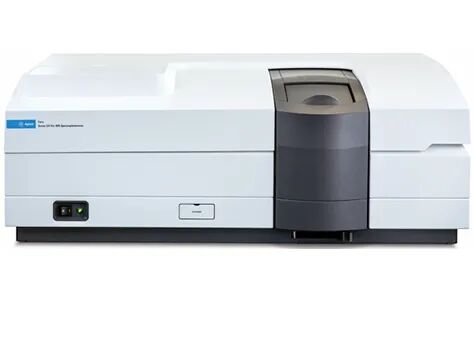

左圖：安捷倫 Cary4000/5000/6000i/7000

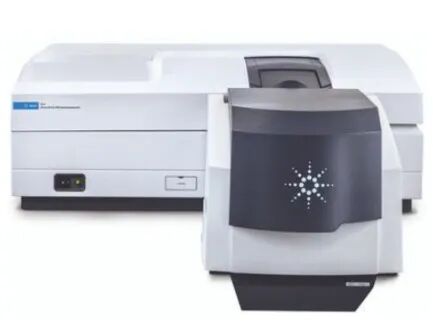

右圖：安捷倫 Cary7000
安捷倫 Cary 系列紫外可見近紅外分光光度計在低波段的測試能力：
主機測試石英片：190-270 nm，0° 透過率，10 次重復測量。
在 193 nm 處 10 次測試，最大值-最小值極差為 0.02%T。

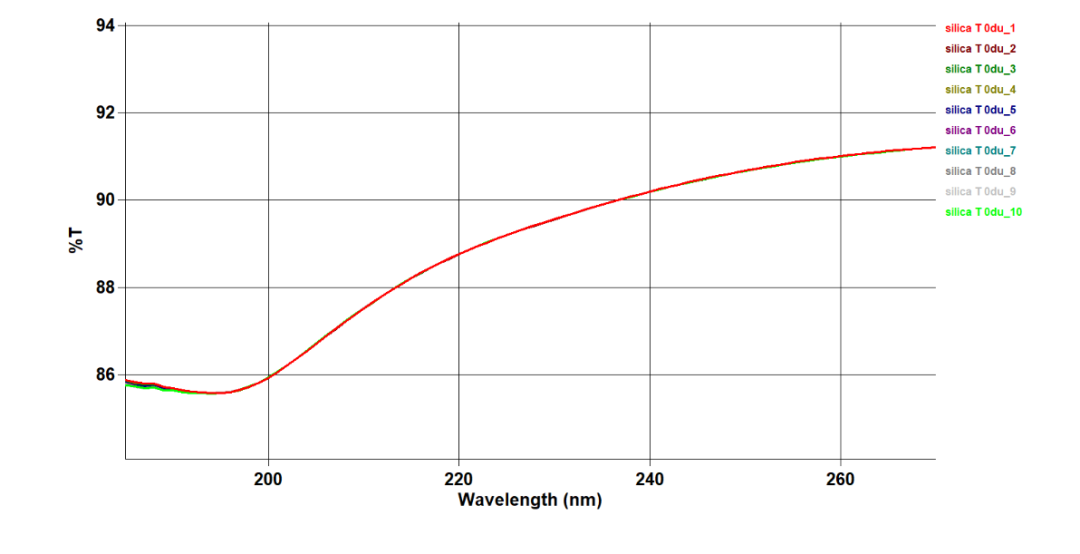

主機測試石英片 0° 透過率 10 次重復性結果
全自動多角度透射率和絕對反射率（UMA）附件，搭配定制的極紫外偏振器測試鍍鋁鏡：190-380 nm，45° 絕對反射率。
大角度下 Rp 和 Rs 在 193 nm 處信噪比良好。

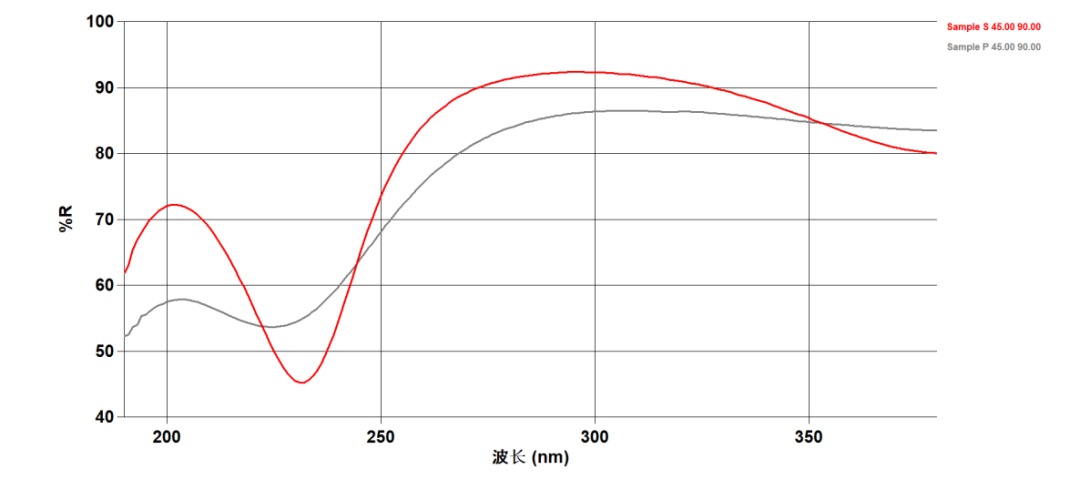

UMA 附件測試鋁鏡 45° 絕對反射率結果
在先進制程不斷演進的今天，光學元件的性能測試已從“可選項"轉變?yōu)椤瓣P(guān)鍵環節"。安捷倫 Cary4000/5000/6000i/7000 系列分光光度計，以其高精度、高效率、全功能的特性，支持光刻膠開發、光學元件選型、材料老化評估、鍍膜一致性驗證等環節應用，在其過程中發揮著高精度量測分析的重要作用，以幫助工程師快速定位問題、優化工藝、提升良率，助力光刻工藝邁向更高水平。隨著半導體制造技術持續發展，對光學元件測量分析的需求將愈發精細，而安捷倫 Cary 系列將繼續為這一進程提供堅實的技術支持。
