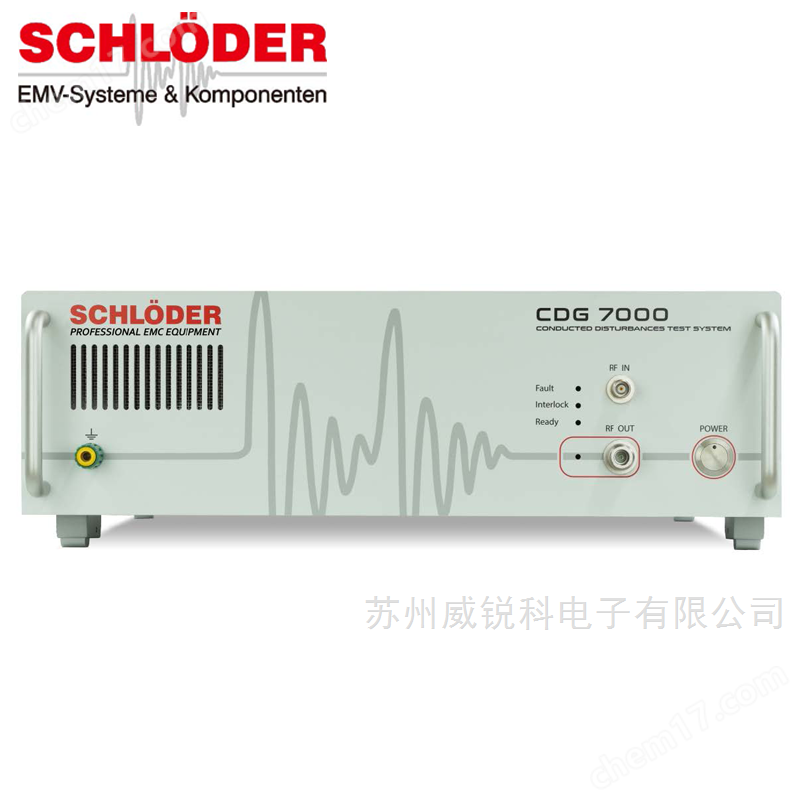

施羅德射頻傳導抗擾度測試系統一體機CDG 7000是一款緊湊型發生器，根據標準IEC / EN 61000-4-6用于生成高頻正弦干擾。作用在系統上的輻射干擾通常具有比單個系統組件的邊緣長度更長的波長。然而，輻射干擾總是返回來影響電源線和信號線的耦合。在耦合網絡或耦合鉗的幫助下，這些干擾被直接注入電源線或信號線。

施羅德射頻傳導抗擾度測試系統CDG7000產品特點：

l  頻率范圍：(10k)150kHz ~ 230MHz(400 MHz)

l  PC控制軟件 HELIA 7-Basic（USB）

-       靈活性，操作簡便，可擴展到未來的標準要求

-       非常容易整合測量和檢測系統

l  系統具有自我校準功能(發生器和CDN）

l  RF信號源、功率放大器、射頻電壓表/功率計、三合一

l  其他端口連接：

-       外部的萬用表用來檢測EUT狀態

-       EUT fail 功能-TTL/CMOS電平輸入（停止E運行指令或者設置敏感頻率點）

-       外部調諧信號

l  內置定向耦合器

l  全自動校準CDN，通過50/150 歐姆阻抗轉換器和CDN對應的短路適配器

l  可擴展的測試附件，如CDN，電磁耦合鉗，電流注入鉗，衰減器、校準套件等等

-       定向耦合器是用來測量記錄功率放大器輸出時的前向功率值，這個測試方法在IEC 61000-4-6 Ed4. 0中推薦采用

產品優勢：
•緊湊型發生器 所有必要的組件都經過集成 - 信號發生器，功率放大器，RF毫伏表和定向耦合器，用來測量輸出信號的正向和反向功率。發生器包含了PC控制軟件，用于控制和測試序列的記錄。
• 模塊化設計 根據要求和所需的測試級別，發生器配備了不同的功率放大器，并且可以在任何時候 - 例如，結合校準 - 將發生器的性能從25W升級到75W。
•定向耦合器 內置的定向耦合器是用來測量記錄功率放大器輸出時的前向功率值，這個測試方法在IEC 61000-4-6 Ed4.0 中推薦采用。

信號發生器（調制）、功率放大器、功率計、定向耦合器集成一體

內置功率放大器（25W和75W可選），外置其他功率放大器

USB控制，滿足IEC，ISO, MIL- STD 461E

外置電源端口和信號線CDN，電磁耦合鉗，電流注入鉗等耦合裝置

滿足EN 55035音頻測試，編輯可變的試驗限值，并且兼容各類音頻分析儀
