P960 （2 軸） |P961 （4 軸） |P962（8 軸）|P963 （16 軸） |P964（32 軸）|P965（64 軸）

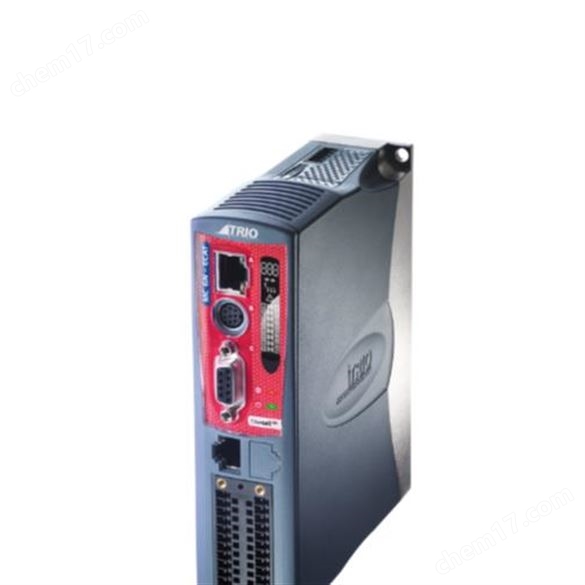

MC6N 是一款高性能運動協調器，專用于運行遠程伺服和步進器 通過 EtherCAT 實時自動化總線進行驅動。它基于 1GHz i.MX7 雙 ARM Cortex A7 核心處理器 這使其成為高軸數機器或機器人應用的理想選擇。

EtherCAT 循環時間低至 125 μsec    1GHz i.MX7 雙 ARM Cortex A7 核心工藝

1 GBit DDR3 內存   128MB 快速串行 NOR 閃存

實時時鐘  多達 64 個 EtherCAT 數字驅動軸  支持位置、速度和扭矩驅動模式 多達 1024 個 EtherCAT I/O

EtherCAT CoE 協議與 CiA402  線性、圓形、螺旋和球面插值 靈活的 CAM 形狀，鏈接運動

隔離編碼器端口 支持 Biss、EnDAT 和 SSI 絕對值編碼器 用于相機/激光控制的硬件鏈接輸出

內置以太網-IP / Modbus TCP / Trio ActiveX / Uniplay HMI / UDP / 以太網接口

IEC 61131-3 編程  多任務 BASIC 編程  文本文件處理  機器人改造

4 個高速配準輸入 隔離的 RS232 和 RS485 端口  SD存儲卡插槽  EtherCAT I/O 擴展

CANopen I/O 擴展 背光液晶顯示屏  RoHS 和 CE 認證 即插即用

MC6N 支持多達 64 個運動軸，并具有 64 位整數位置寄存器，可實現超精確的軸分辨率。

EtherCAT 從驅動器和 I/O 可以連接并在提供的循環同步位置、速度或扭矩模式下運行 這些由驅動器支持。

以太貓   P960 有 2 個內置 EtherCAT 軸，用戶可以通過購買 P912 遠程軸 FEC 進行升級。

每個 P912 的可用軸加倍，即：

P960 + 1 x P912 = 4 個遠程軸        P960 + 2 x P912 = 8 個遠程軸

P960 + 3 x P912 = 16 個遠程軸        P960 + 4 x P912 = 32 個遠程軸

P960 + 5 x P912 = 64 個遠程軸

當然，MC6N 可以購買出廠加載的軸，即：

P960 = 2 軸          P961 = 4 軸           P962 = 8 軸        P963 = 16 軸

P964 = 32 軸         P965 = 64 軸

每個軸都可以編程為移動 線性、圓形或螺旋或球面插補、電子凸輪、聯動軸和齒輪箱。的力量 控制器允許同時運行多個機器人轉換。

易于使用 明亮易讀的背光顯示屏可以輕松確定控制器狀態，而單個 金屬鑄造背板提供集成接地底盤，以提高工業中的噪音抑制環境。

熟悉的工具 內置以太網端口允許對常見的 PLC 和 HMI 協議（包括 Trio Uniplay 系列 HMI）進行編程和直接連接到 MC6N。用戶程序可以編寫在 Trio 建立的多任務 TrioBASIC 語言使用強大的 Motion Perfect 應用程序開發軟件使復雜的運動變得簡單。 行業標準 IEC 61131-3 語言可作為選件提供，允許功能齊全的 PLC 編程 系統。
