商品編號/產品訂貨號：DMI Converter – 1110494-01

產品簡要描述：Incremental signal splitter and/or converter between HTL and RS422 signal levels

• HTL或RS422信號轉換器和/或分配器

• 輸入/輸出間電隔離

• DIN導軌安裝通用盒

• 電源電壓 9...30 Vdc

DMI Converter – 1110494-01萊納林德信號分配器電氣規格

輸入部分  電源與編碼器輸入

電源電壓 +E 電壓 9…30 Vdc，極性保護（不得連接至分布式直流網絡）

無編碼器時電流消耗 24 Vdc 時 30 mA（最大 60 mA）

編碼器信號 增量式HTL或RS422電平

模式1（默認） 6通道（S00, S00反相, S90, S90反相, Sref, Sref反相）

模式2（引腳3-4橋接） 3通道（S00, S90, Sref）

輸出部分 OUTPUT 1 和 2

輸出電平 RS422 高電平過零（HTL）

供電電壓 +E 電壓 9…30 Vdc 9…30 Vdc

最大負載 ± 20 mA ± 40 mA

最大電纜長度 1 km（TIA-EIA-422-B標準） 50 kHz時200 m

高電平電壓 >3.0 V > +E 負電壓 -2.0 V

低電平電壓<0.4 V < 1.15 V

頻率范圍 0...300 KHz 0...300 kHz

隔離電壓 1 kV 1 kV

傳播延遲，tpH, tpL 最大 1 μs 最大 1 μs

DMI Converter – 1110494-01萊納林德信號分配器機械規格

外殼 塑料與鋁合金

安裝 DIN導軌7.5毫米，DIN導軌15毫米

重量 160克

溫度 工作溫度：-25℃…+70℃，存儲溫度：-40℃…+85℃

尺寸 105×72×38毫米（高×寬×深）

我司常年經銷型號：

Aeromatic 濾網 8.610.025

WAYCON 傳感器 SX80-2000-420A-SA-IP67

O-Ring 3HSD-0000030058 ABB

MITSUBISHI 皮帶

HEIDENHAIN 光柵尺 光柵尺 557644-17 LC493F/50nm ML920mm

編碼器0566032 AC58/1214EK.42DPZ 亨士樂

Fuchs 吸塵器 KFS075E-02

WALTHER 接頭 CT-012-0-WR021-02-2

Jacob 延伸圈（帶旋轉接頭） 12253383

小型斷路器

HOLEX 研磨劑 552340-7

HIRSCHMANN 路由器 MAR1040-4C4C4C4C9999SMMHRHHXX.X.

HYDAC 傳感器 EDS1791-P-400-000

HERION 離合制動器V11閥 BPM16V2110A7600 1693000 HERION

HEIDENHAIN ERN4301024  80s12-03   385430-01    10v~30v 385430-01

吉瑪ZIMMER/極馬（SOMMER索瑪） ZUBHCSKAP01

SCHUNK 油封 0370504 DSA PGN 160

Vision & Control GmbH 光源 LDL14x25-B/M5/EX 1-16-573

按鈕 3SB3803-0AA3 SIEMENS

安裝說明

安裝

將本裝置安裝于配備7.5毫米DIN導軌或15毫米DIN導軌的機柜內。

描述

增量式接口轉換器將編碼器的HTL或RS422輸入信號轉換為兩個獨立的HTL或RS422信號輸出，這些輸出與輸入端及彼此之間均實現電隔離。

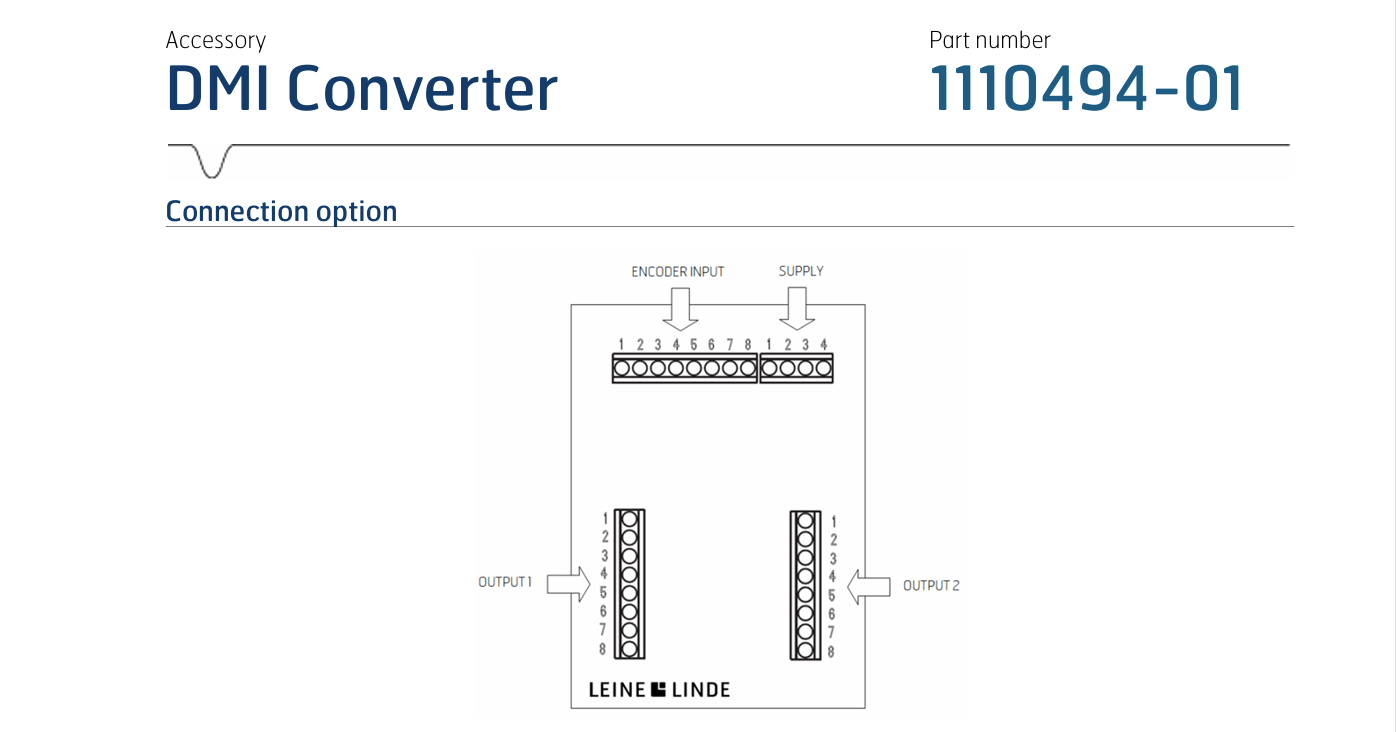

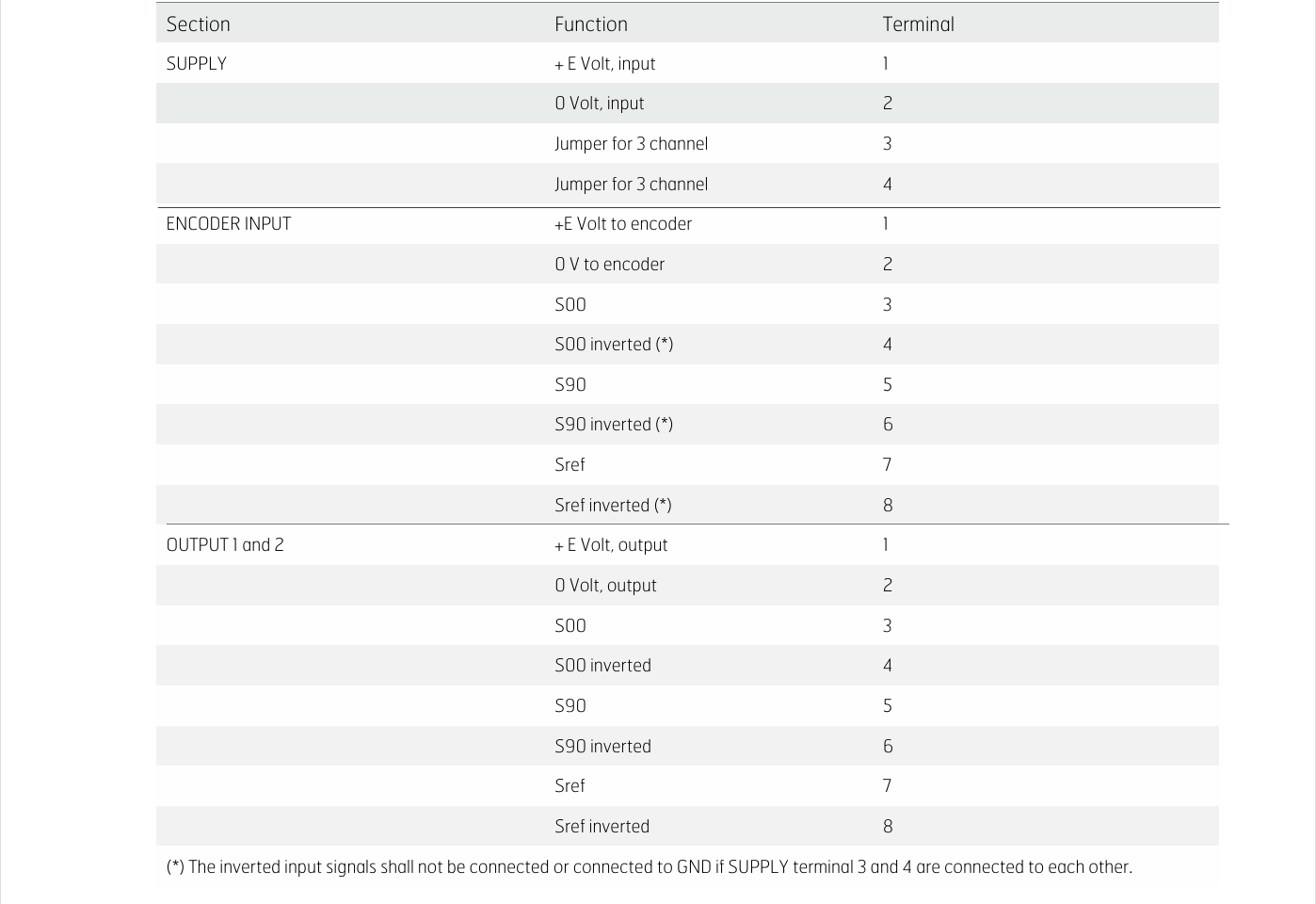

連接方式

電源：

將+9...30 Vdc電源電壓連接至電源端子1號和2號引腳。若需連接3通道（“單端"）編碼器至DMI轉換器，則3號與4號引腳需相互連接。

編碼器輸入

所有采用HTL或RS422接口且供電電壓為9-30 Vdc的Leine and Linde編碼器均可與DMI轉換器配合使用。連接HTL編碼器時，請將編碼器輸入開關置于HTL檔位；連接RS422編碼器時則置于RS422檔位。

當前開關設置（HTL或RS422）由綠色LED指示燈顯示。將編碼器電源線與信號線連接至ENCODER INPUT端子。若將供電引腳3和4互連，DMI轉換器將進入3通道模式（模式2），此時ENCODER INPUT的4、6、8號引腳需斷開或接地（0伏）。

輸出1與輸出2

DMI轉換器提供兩個獨立輸出通道：輸出1與輸出2。兩通道間及與輸入端均采用電隔離設計。將9...30 Vdc電源連接至引腳1和2，其余引腳提供分流/共流輸出。
