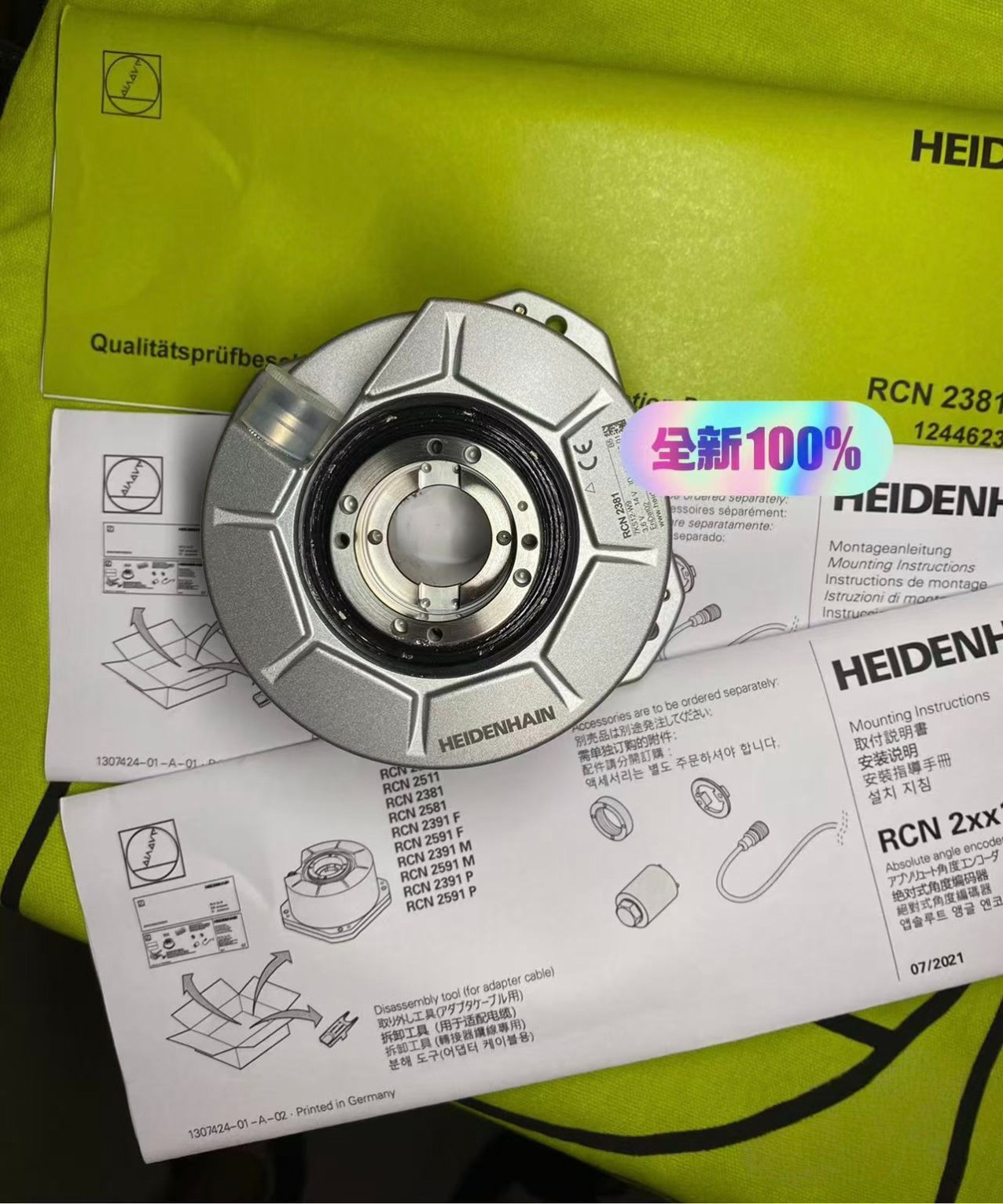

RCN2381/7KS12-W9系統精度±4.0''空心軸的直徑20毫米

本司鄭重承諾：店鋪內銷售所有產品均為全新未拆封原裝正品，如需要二手或者翻新件煩請繞道其他平臺供應商！

RCN 2381角度編碼器技術參數

1244623-01 RCN 2381 16384 EnDat02 .. 7KS12 W9 0.00 .. T 23F 53A 64 01 .. D 37 01 4.0 01

ID 號：1244623-01

系統精度：±4.0''

數據接口：EnDat02

每轉位置：67108864

行數：16384

輸出信號：：~1Vpp

截止頻率（-3 dB）：400.00 千赫

電源：3.6 V ... 14 V

軸：空心軸，直徑 20 毫米

防護等級：IP64 （EN60529）

工作溫度：0/+60 °C

最.大機械允許轉速/旋轉速度：1500 1/min

電氣連接：法蘭插座 Ultra-Lock，公，12 針

針腳配置：D629024

寧波合路自動化主做且價格有優勢的品牌：

HEIDENHAIN海德漢（SUMTAK森泰克；AMO；ACU-RITE；ETEL；LEINE&LINDE萊納林德；LTN；NUMERIK JENA；RENCO；RSF）

GEMU蓋米

BD SENSORS博德

ZIMMER極馬（SOMMER索瑪）

HENGSTLER亨士樂

COAX考斯克

EMG易安基

miniBOOSTER增壓器

SCHNEIDER施耐德：只做驅動器、電動機保護器、傳感器開關系列產品

WURTH伍爾特

BECKHOFF倍福

KUBLER庫伯勒

NORGREN諾冠

BAUMER堡盟

SCHUNK雄克

我司寧波合路經營品牌不僅限于以上列舉的，我們在德國漢堡設有合資采購公司，其他歐美品牌歡迎詢價訂貨。

【產品特點】

• 高精度：系統精度可達 ±4.0''，適用于對角度測量精度要求很高的場合。

• 高分辨率：每轉位置數為 67108864，行數 16384，能提供精確的角度位置信息。

• 多種接口：數據接口為 EnDat02，方便與不同的控制系統進行連接和通信。

• 抗干擾能力強：輸出信號為～1Vpp，截止頻率（-3dB）為 400.00kHz，具有較好的抗干擾性能，能在復雜的電磁環境中穩定工作。

• 寬電源電壓范圍：電源電壓為 3.6V...14V，對電源要求相對寬松，適應性較強。

• 防護等級高：防護等級為 IP64（EN60529），可防止灰塵侵入和防止飛濺的水侵入，能適應一定的惡劣環境。

• 結構多樣：有帶內置軸承、空心軸和內置定子聯軸器等多種機械結構，滿足不同的安裝需求。

RCN 2381海德漢HEIDENHAIN角度編碼器安裝說明

【安裝與維護】

• 準備工作：安裝前確保工作區域清潔，準備好合適工具，仔細閱讀安裝說明書。

• 機械安裝：清理編碼器安裝面，保證其平整光滑，選擇合適安裝方式和固定螺栓，確保安裝牢固，減少振動和位移。

• 電氣連接：關閉設備電源，根據電氣接口類型，將編碼器與控制系統正確連接，確保線纜接口牢固，屏蔽線可靠接地。

• 調試與校準：完成安裝和連接后，開啟電源進行初步調試和檢查，如進行零點校準和位置校準等。

• 定期清潔：定期用干凈的布擦拭編碼器表面，去除灰塵和油污等污染物。

• 檢查連接：檢查安裝固定情況，確保螺絲無松動，同時檢查線纜有無破損、老化和接觸不良等問題，如有需要及時更換。

• 校準檢測：按照一定周期對編碼器進行校準和檢測，確保測量精度和數據準確性。

我司常年經銷型號：

吉瑪ZIMMER/極馬（SOMMER索瑪） MK(S) MKS3002K

定位銷 B9-XBY-QBJ-1030-01-20 機加件

HENGSTLER 0550087 RI58-O/40EQ.42KL

Honsberg 電纜 K05PU-02NGA（2M)

Sonepar 熒光燈 6758999 RZB Ovalleuchte 40W 50506.007

ATOS 減壓閥配件 SP-ZH-7P

焊接控制器 R911174810 REXROTH

HENGSTLER HENGSTLER 0 547 895 AD58/1217A1.0KBIB-A25-X:5992 0547895 Encoder AD58/1217A1.0KBIB-A25-X:5992

SUNNY MODEL CP1-32-P-10R

SCHOELLY 內窺鏡 W0.0800.40

HEIDENHAIN 658492-01 讀數頭AELS186C 658492-01海德漢

焊接模塊IBS焊鉗 B27583932 STAUBLI

防爆插頭 10838 MENNEKES

VOLLMER 傳感器 VBF 1075

隔爆型搖頭扇 FB-600 東升防爆

蘑菇頭復位按鈕 A22-FAK-S/KC11A/I EATON

滅火操作盤

KEYENCE 傳感器 PZ-G41CP

ATOS 閥門 HZGO-A-031/315

膠料密封包 0319.0370 SCA

AEG 2A 400-280 HFRL3 調功器

SCHNEIDER KREUZNACH HE302-0650-110051

液壓軟管 301SN-5 PARKER

支架豐田LPE200183876

SCHNEIDER 接近開關 XS5L81PA140S

HENGSTLER 0531625 RI58-D/2000EE.47KB

ZIEHL 自動控制器 MSF220K Us AC/DC 24-240 V Nr T221715

SCHNEIDER HVM090-070-1100-1G is replaced by HVM090-060-1100-1H

Warmbier 表面電阻測試儀 7110.SRM110.A

吉瑪ZIMMER/極馬（SOMMER索瑪） MCP(S) MCPS0912D

KRIZ 接近開關 IN10-30HTPS  180°C  L=5M

AKO 內襯套 M08003SFLF(套) AKO

HENGSTLER 0532106 RI58-D/3600ED.37IB

SAMSON 定位器 3730-40000100410000000.01

壓力表，2.5Mpa（耐震）

軸承 LMH20LUU THK

HARTING 連接體 Han 12HsC -F,09 32 012 3101

DRAGO 隔離放大器 DK8000-171

藍色氣管 φ6*1 NUMAX

CARLO GAVAZZI 繼電器 RGC3A60D30KGE

【應用領域】

• 機床領域：用于機床的回轉工作臺、擺動銑頭、車床 C 軸等部位，實現高精度的角度測量和位置控制，提高加工精度。

• 印刷領域：可應用于印刷機的印刷單元，精確控制印刷滾筒的旋轉角度，保證印刷質量。

• 測量儀器：如齒輪測試機、分光計、望遠鏡等，為其提供高精度的角度測量數據，確保測量的準確性。

• 其他領域：在機器人、自動化生產線等領域也有廣泛應用，可用于機器人關節的角度測量和位置控制，以及自動化生產線中旋轉部件的精確位置檢測和控制。

 寧波合路自動化科技有限公司

—德國Haidenhein海德漢全系列產品技術選型+現貨庫存銷售+檢測，維修服務商—

寧波合路自動化科技有限公司提供海德漢各系列產品庫存現.貨供應服務：常用型號的光柵尺，電機伺服旋轉編碼器，角度編碼器圓光柵，位移光柵尺長度計，掃描讀數頭，環形磁鼓圓光柵和信號電纜等都有庫存。另外，我們可免費提供德國HAIDENHEIN海德漢全系產品售前技術協助選型咨詢，產品檢測以及維修保養服務，上門安裝與調試（視情況需另外收費），提供免費電話指導安裝與技術參數咨詢等服務，隨時歡迎您來溝通交流。

關于產品

德國HAIDENHEIN海德汗全-新原-裝，未拆封

關于售后

德國原-廠質量-保-證一年，提供選型+銷售+安裝指導+檢測維修服務

關于發貨

款到發貨，順豐包郵

寧波合路德國HEIDENHAIN海德漢常用型號都會有庫存現貨，價格優勢，選型，銷售，安裝指導，售后檢測維修服務商。我們公司常年備有現貨庫存，隨時隨地能滿足客戶需求，為客戶解決停機停產困擾，德國HEIDENHAIN海德漢選型+銷售+安裝指導+售后檢測維修貼身管家式服務商。

RCN2381/7KS12-W9系統精度±4.0''空心軸的直徑20毫米
