當前，我國可再生能源發電占比超過50%，新型儲能產業按下了加速鍵，4小時以上的長時儲能需求日益上升，以液流電池為代表的“超級充電寶”作用凸顯。

隨著液流電池進入GWh時代，液流電池在電網負荷平衡、風力混合發電、光伏儲能電站、大功率UPS電源等場景規?；瘧?yīng)用提速，與之相關的技術開發、產線測試的需求快速增長。

如何快速準確評估液流電池堆的整體情況？如何快速實現“實驗室”到“生產線”的成果轉化？海億新能給出了答案 —— 液流電池堆智能測試臺。

整體能量效率測試

在液流電池體系中，能量效率（EE）是評價液流電池工程化應用的關鍵指標。能量效率（EE）可以理解為電堆充放電的能量比值，此外還包括電堆的庫侖效率（EC）、電壓效率（EV）。它們之間相互影響：EE=EC×EV

影響液流電池能量效率的因素有很多，比如：離子交換膜的離子選擇滲透性、電極材料的電阻率/電化學活性/潤濕性、漏電電流的能量損耗、電解液流道/流速等。

通過液流電池堆智能測試臺，展開“功率-電壓-電流”特性曲線測試，計算電堆充放電循環中的EE、EC、EV 數據，分析不同溫度、不同電解液流速、不同電流密度下的極化曲線，研究電堆能量效率優化策略，以實現較高的能量效率發揮。

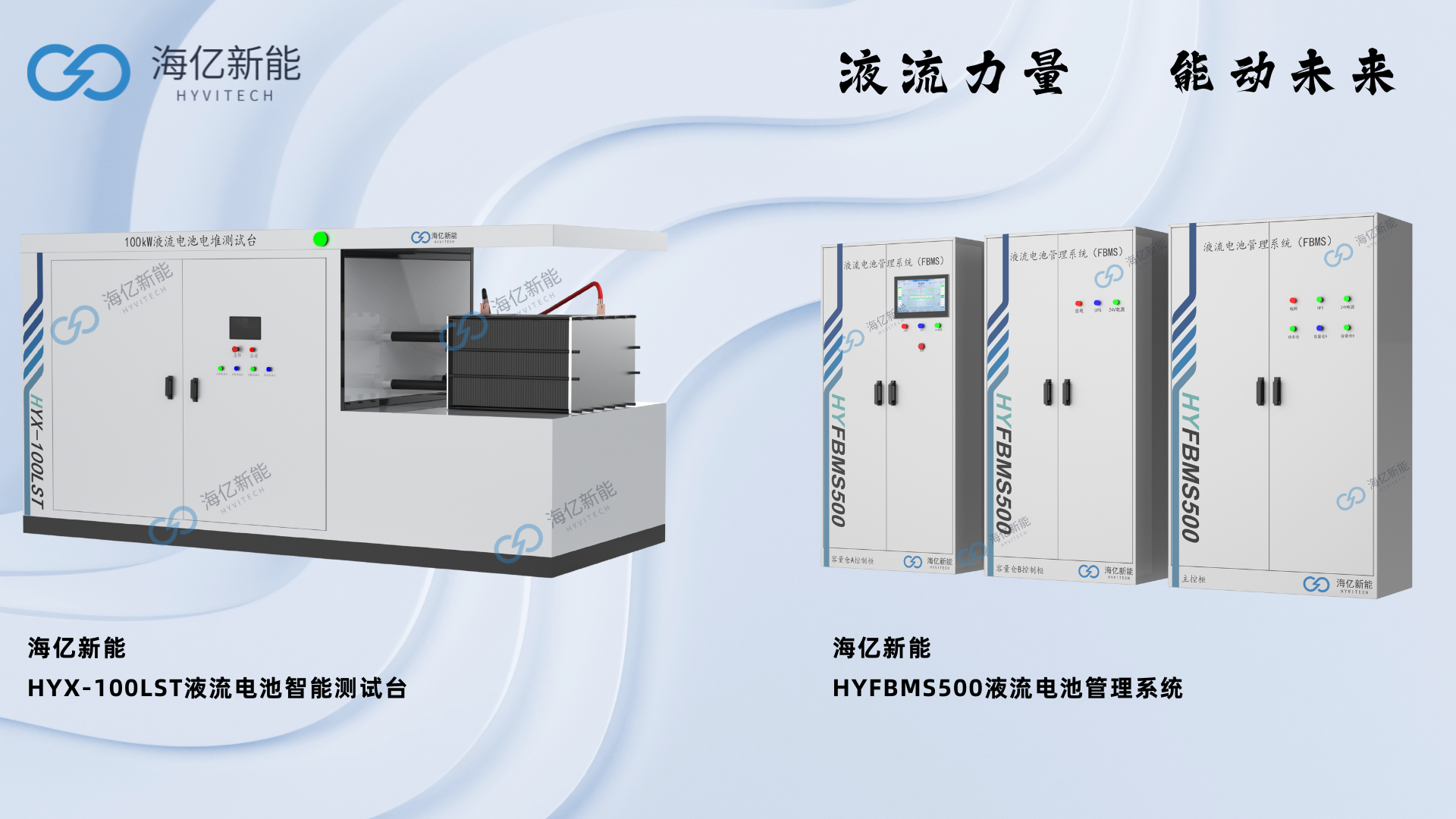

液流電池堆智能測試臺、液流電池管理系統（FBMS）

內阻監測與電壓一致性

液流電池在長時間充放電的過程中，內阻會發生變化，比如電解液溫度升高、電解液流速過緩、電池過充過放、電極材料老化等因素都會增大電池內阻。內阻升高是液流電池性能衰減的重要標志。

在液流電池電堆內部，電壓均勻性至關重要。

往期文章《為什么液流電池要有單片電壓巡檢器(CVM)，這篇文章告訴你》分享了“旁路電流引起電荷損失，升高電堆兩端單電池電壓，引起電壓不一致的‘電壓差’，從而損耗液流電池壽命”的觀點，指出液流電池監測電壓一致性的必要性。

通過液流電池電堆智能測試臺，展開內阻與一致性分析、液體系統與熱管理性能測試，實時監測液流電池堆的內阻變化，高密度實時巡檢電堆內部各單元電壓數據，精確控制電解液流量與溫度，及時診斷故障問題，有助于保證電池壽命耐久。

液流電池電壓巡檢器（CVM）與控制器（FBCU）

循環工況耐久性測試

在科學探索中，應用計算機仿真模擬復雜工況測試是一項重要研究方法，幫助我們快速搞懂一些復雜問題，尋找破解之道。

借助液流電池堆智能測試臺的仿真循環工況測試功能，通過計算機編程建模，對液流電池電堆展開數萬次自動充放電循環測試，模擬電堆整個生命周期內的運行情況，監測分析電堆容量、效率衰減趨勢和速率，掌握電池性能極限與安全邊界數據，為液流電池預期壽命提供相關數據支持。

通過液流電池堆智能測試臺構建多物理場耦合儲能技術測試模型，模擬風力、太陽能等新能源“間歇性”輸入源的真實工況，掌握電堆在變功率充放電下的響應與耐受能力數據，進而根據電池信息、電網狀態，動態調整電池輸出控制，開發液流電池“柔性充放電”控制策略，提升液流電池并網運行效率。

“研發-產線”定制化測試

當前，液流電池呈現多樣化發展，測試需求非常廣泛。

科研人員迫切希望找到性能優良的高選擇性離子交換膜、新型多孔電極材料，圍繞電解質溶液體系、泵耗、熱管理、流場結構、控制系統等方向展開深入研究。

企業人員重點關注液流電池產線質量工藝優化，避免意外停機帶來的損失，縮短產品升級迭代周期，推動液流電池整體商用成本降低，實現更大規模的項目拓展。

海億新能針對用戶的不同需求，提供研發測試方案、產線測試方案，支持定制化開發各種測試功能。

生產人員通過液流電池堆智能測試臺快速篩選質量有缺陷、性能不達標的產品，確保每一個液流電池產品都是高質量、高可靠的，幫助企業用戶樹立液流電池品牌口碑。

研究人員可以利用液流電池堆智能測試臺快速驗證新材料、新結構是否可靠，優化實驗設計策略，獲得多維度、多元化的測試數據。

科研單位、第三方機構通過液流電池堆智能測試臺展開液流電池產品技術標準化認證測試，推動團標、行標、國標等技術標準規范建立。

液流電池儲在支撐電網高峰運行、消納風光發電方面有著巨大的市場潛力。海億新能液流電池堆智能測試臺作為液流電池電堆性能測試的好幫手，幫助用戶展開多樣化實驗測試，助力液流電池產業創新發展。
