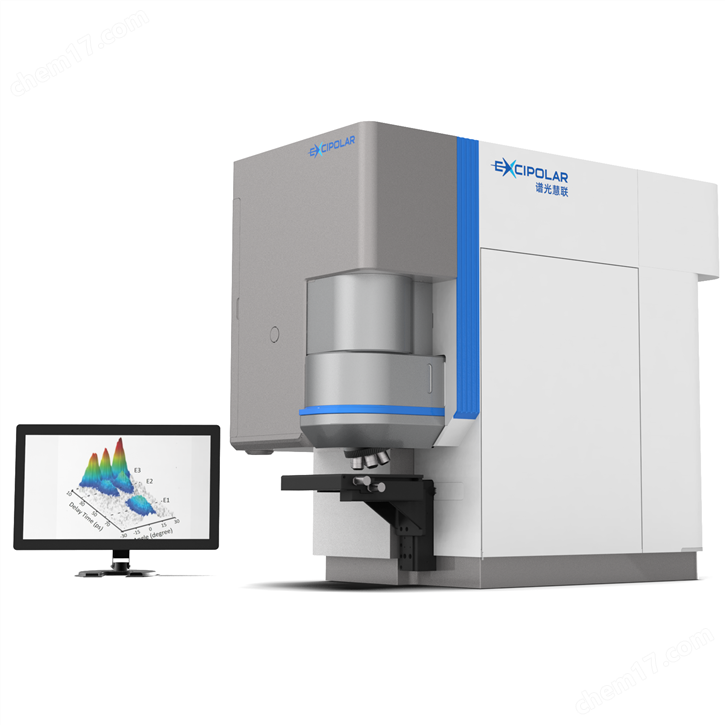

近紅外熒光共聚焦顯微成像系統

在生物醫學、材料科學、光電子器件及生物醫藥工程等科學研究領域，目標樣品（如活體小動物深層組織、NIR-II 量子點 / 鈣鈦礦微納結構、生物靶向熒光探針標記的細胞）常呈現動態演化、多結構層級且受環境敏感的復雜特征，其核心性能（如組織成像深度、材料發光均勻性、探針靶向效率）與空間分布、時間動態及光 - 物質相互作用緊密綁定。傳統單一成像技術僅能從單維度獲取信息，難以突破 “淺層成像局限” 與 “高背景干擾” 的雙重瓶頸，無法全面解析 NIR-II 波段有的深層、高分辨成像需求。而近紅外二區熒光共聚焦顯微成像系統通過整合 NIR-II 波段優勢、共聚焦空間分辨能力與原位動態監測功能，實現了對樣品從亞微米微觀結構到數毫米深層組織的全方成像解析，已成為突破 NIR-II 相關復雜體系研究瓶頸的核心技術。

任何非 NIR-II 波段的成像技術或非共聚焦模式，都存在深層成像能力與空間分辨率的固有局限，僅能反映樣品的部分屬性，無法完整捕捉 NIR-II 領域的核心研究需求。例如，可見光共聚焦成像雖具備亞微米空間分辨率，卻因生物組織對可見光的強散射與吸收，穿透深度僅數百微米，難以覆蓋小鼠腦部、肝臟等深層組織；NIR-I 熒光成像（700-900 nm）雖穿透深度略有提升，但仍受限于組織泛頻吸收，背景噪聲顯著，無法清晰區分腫瘤邊界與正常組織；普通寬場 NIR-II 成像雖能利用 “生物光學窗口”（1000-1700 nm）實現數毫米穿透，卻缺乏共聚焦的空間層析能力，無法定位深層組織中的亞微米結構（如毛細血管分支）；瞬態熒光成像雖能捕捉發光動力學，卻無法關聯 NIR-II 波段有的深層空間分布 —— 這就需要借助近紅外二區熒光共聚焦顯微成像系統，通過 “NIR-II 波段低散射 + 共聚焦高分辨” 的協同優勢，填補深層、高分辨成像的關鍵空白，Z大化與其他技術的互補性。（參考文獻：Schmidt et al., Nat Rev Methods Primers 4, 23 (2024).）

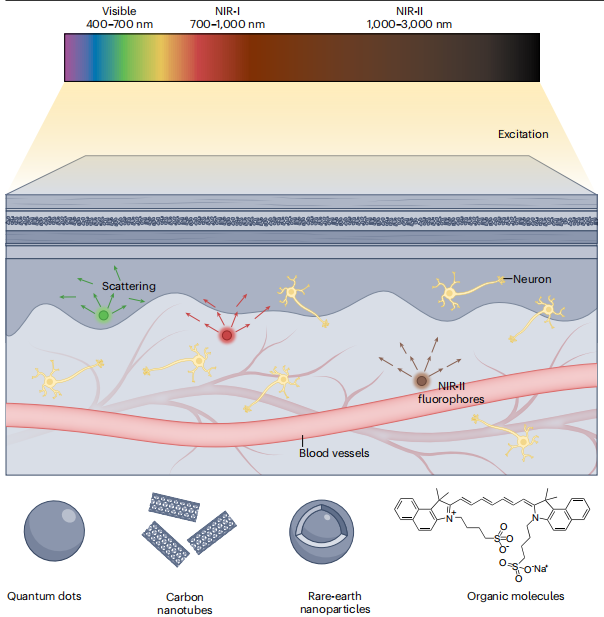

圖1. 近紅外二區熒光成像

在光學信息探測領域，近紅外二區熒光共聚焦顯微成像系統常集成原位環境調控（溫度、濕度、氣體氛圍，適配活體生物樣品）與多模態數據關聯（同步采集熒光強度、空間層析圖像、時間分辨發光信號）功能，通過高數值孔徑 NIR-II 專用物鏡聚焦激發光、針孔過濾背景雜光，確保在統一空間 - 深度坐標系下同步獲取樣品的三維熒光分布與動態演化數據，有效規避了傳統分步檢測中 “樣品位移導致的結構錯位”“環境變化引發的熒光淬滅” 等問題。由于生物組織對 NIR-II 光的散射與吸收僅為可見光的 1/10-1/5，且該系統具備低光毒性（減少組織光損傷），可實時解析 “光 - NIR-II 探針 - 生物組織” 的跨維度相互作用機制 —— 例如，在活體小鼠腦部成像中，能清晰呈現數毫米深度下的毛細血管管徑、血流速度分布；在 NIR-II 量子點微納結構表征中，可定位亞微米級區域的發光缺陷。這種原位融合策略不僅為 NIR-II 微納材料的界面發光機制、生物組織的生理功能（如腫瘤血管新生）等微觀機理研究提供了直接證據，還通過 “動態監測 + 深層層析” 技術的結合，為揭示復雜體系（如腫瘤微環境與探針相互作用）的跨尺度作用規律奠定了核心方法學基礎。

近紅外二區熒光共聚焦顯微成像系統的核心價值，不僅在于 “NIR-II 波段優勢 + 共聚焦分辨能力” 的協同應用，更在于其產生的 “空間 - 深度 - 時間” 多維度成像數據的深度耦合與智能解析。這種融合突破了傳統成像技術 “淺層局限”“分辨率 - 穿透深度權衡” 的 “數據孤島” 問題，通過建立 “樣品空間分布 - 深層組織響應 - 時間動態演化” 的跨尺度關聯模型，實現了對復雜體系的全息化認知 —— 例如，在腫瘤診斷中，可同時獲取腫瘤邊界的空間位置、深層血管的供血狀態及探針的靶向結合效率；在 NIR-II 材料表征中，能關聯微區發光強度與晶體結構的均勻性。尤其在當前人工智能與深度學習快速發展的背景下，該系統產生的大通量成像數據（如活體組織三維熒光圖譜、材料微區發光動態曲線）與深度學習算法結合，可實現腫瘤區域自動識別、血流動力學參數定量分析、NIR-II 材料缺陷智能定位，必將突破現有 “經驗驅動” 的成像與表征范式，邁入以數據驅動的 NIR-II 科學研究新階段。

應用案例：

1. 時間-空間-能量多維度解析生物組織深層動態與分子機制

將近紅外二區（NIR-II，1000-3000 nm）波段低組織散射、低自體熒光的固有優勢與時間分辨光譜及實空間（r-space）成像相結合，能夠?qū)崿F(xiàn)對生物組織中 NIR-II 熒光探針在不同時間延遲、不同空間位置、不同能量（波長）下的發射特性的系統性分析，從而深入揭示探針信號與生物過程的依賴關系。近紅外二區熒光成像的核心思想是將 “時間延遲” 與 “探針類型 / 激發參數” 作為關鍵變量，通過 InGaAs 探測器介導的寬場 / 共聚焦 / 光片成像系統與電子門控時間分辨技術，精確測量不同條件下三類 NIR-II 探針（無機納米顆粒、有機分子、基因工程蛋白）的發光強度、發射波長與空間分布差異，構建探針信號在時間 - 空間（t-r 空間）中的動態分布圖譜。相比傳統可見光 / NIR-I 成像（僅關注淺層靜態結構與宏觀光強），NIR-II 熒光成像不僅能提供探針的動態演化（如血流速度、藥物清除軌跡）與深層空間定位信息，還能反映生物組織內部光誘導的散射規律、探針與生物靶點的結合效率，以及自體熒光抑制對信號信噪比（SNR）的提升作用。（參考文獻：Nat Rev Methods Primers 4, 23 (2024).）

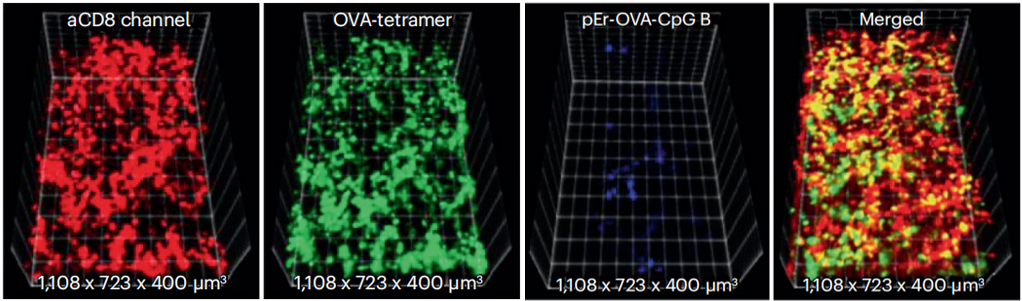

圖2. 腫瘤中CD8+ T細胞（紅色）、卵白蛋白抗原特異性T細胞（綠色）和pernp - ovacase -B胞嘧啶-磷酸-鳥嘌呤（CpG B）納米疫苗（藍色）的三維（3D）重建NIR-II圖像[1]

更進一步，若在時間分辨與空間成像的基礎上引入能量軸（E，即探針發射波長），則可以在由時間延遲、空間位置與光子能量（E）組成的三維空間（t-r-E 相空間）中繪制探針信號的發射分布圖，即 I (t,r,E) 圖譜。這類圖譜允許研究人員同時追蹤探針的時間演化規律（如血流前沿移動、淋巴轉運時效）、空間分布特征（如腫瘤靶向聚集區域、深層血管分支）與能量適配特性（如發射波長與 NIR-II 亞區的匹配度），揭示不同探針 - 生物相互作用狀態下信號發射的選擇性起源。例如，在活體生物組織成像中，不同時間、空間與能量下的 NIR-II 探針信號呈現顯著差異：FDA 批準的 ICG 憑借尾發射延伸至 NIR-IIa 區（1300-1400 nm），在人類肝腫瘤手術中可實時定位亞毫米級轉移灶（空間分辨率～2 μm），時間維度上能追蹤術后 24 小時內探針的肝腎清除動態；NaYbF?:Er 稀土納米顆粒（RENPs）發射 1550 nm NIR-IIb 波段信號，穿透小鼠完整顱骨后仍保持 SNR>10，空間上清晰區分腦部動脈（紅色）與靜脈（藍色）分支，能量上匹配組織散射最小化窗口，時間上通過 > 20 幀 / 秒的動態成像捕捉心臟周期引發的血流波動；CH-4T@蛋白復合物發射 1000 nm NIR-II 信號，在淋巴成像中可與血管探針（DCNPs，1060 nm）形成雙色成像，空間上精準區分腹股溝淋巴結與周圍血管網絡，時間上追蹤探針從皮內注射到淋巴結的轉運過程（~30 分鐘達峰）；NIR-II 熒光成像可用于判定 RENPs 為 “深層腦組織成像優先探針”（適配 NIR-IIb 低散射窗口），ICG 為 “臨床轉化優先探針”（FDA 批準屬性），同時識別組織自體熒光隨波長增加的衰減規律（>1300 nm 可忽略）引發的 SNR 提升效應。

2. 量子點探針的制備與 NIR-II 深層生物成像應用

近紅外二區（NIR-II，1000-1700 nm）熒光成像憑借低組織散射、低自體熒光的獨特優勢，在深層組織高分辨率成像領域展現出巨大潛力，成為生物醫學成像的重要研究方向。然而，現有 NIR-II 熒光團（如有機染料、碳納米管、稀土納米晶）普遍存在量子產率低、化學穩定性差或生物相容性不足的問題；雖 PbS 量子點（QDs）具有高量子產率（可達 60%），但其重金屬（Pb²?）泄漏毒性、S²?易氧化導致的光學穩定性缺陷，嚴重限制了其在活體成像中的應用。近年來，PbS@CdS 核殼結構 QDs 通過 CdS 殼層初步改善了 Pb²?泄漏問題，而 SiO?與 FDA 批準的兩親性聚合物 Pluronic F-127 的雙層包覆策略，可進一步協同提升材料的化學穩定性與生物相容性 ——SiO?層提供物理隔絕以抑制氧化和離子泄漏，F-127 層賦予水溶性與抗生物吸附能力，通過構建 PbS@CdS@SiO?@F-127 納米顆粒（NPs），有望突破 NIR-II 熒光探針 “高亮度 - 高穩定 - 低毒性” 難以兼顧的瓶頸，為腦血管、胃腸道等深層組織成像提供新方案。

在該研究中，采用反相微乳液法、表面嫁接改性及超聲分散工藝制備目標量子點，并結合透射電子顯微鏡（TEM）、動態光散射（DLS）、穩態 / 瞬態熒光光譜、原子吸收光譜（AAS）及 InGaAs 相機成像系統，系統揭示了 PbS@CdS@SiO?@F-127 NPs 的本征光學特性、化學穩定性及生物成像性能，發現其具有高量子產率（~5.79%，遠超多數現有 NIR-II 熒光團）、寬 pH 范圍化學穩定性（pH 1-13 內 24 h 熒光變化 <30%）、低體內外毒性（UMUC3 細胞 10 μg/mL 濃度下存活率> 90%），以及超快體內清除（胃腸道灌胃后 4.5 h 隨糞便排出）等優勢；這些性能提升歸因于 SiO?-F-127 雙層結構的協同作用 ——SiO?殼層物理隔絕氧氣與水以抑制 QDs 氧化，F-127 的 PEG 鏈段降低蛋白吸附并提升水溶性，而兩者形成的致密包覆層有效阻斷 Pb²?/Cd²?泄漏，同時 n 型 QDs 與包覆層間的界面相互作用優化了熒光發射特性。（參考文獻：Zebibula et al., Adv. Funct. Mater., 32: 2200386 (2022)）

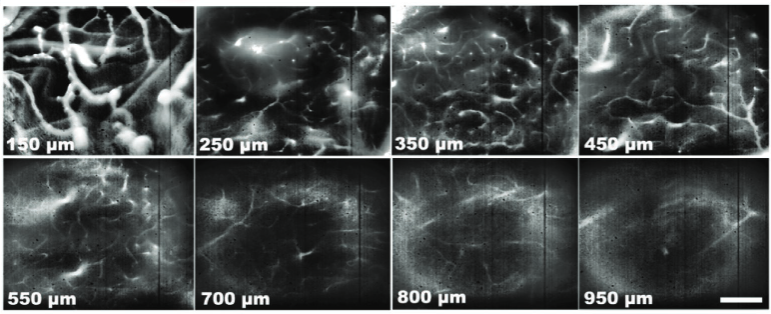

圖3. 同一小鼠腦血管在不同深度拍攝的 NIR-II 熒光圖像

實驗結果有效確認了單層 CdS 殼層對 PbS 核的保護作用（降低 Pb²?泄漏率）和 SiO?-F-127 雙層包覆對化學穩定性的提升效果，凸顯了 PbS@CdS@SiO?@F-127 NPs  NIR-II 成像性能：其發射峰位于 1155 nm（適配 NIR-IIa 低散射窗口），在小鼠腦血管成像中實現 950 μm 深度的血管網絡清晰可視化，3D 重建圖像可分辨軟腦膜毛細血管；在胃腸道成像中，以 80 μg/kg 的低劑量灌胃，即可實現 3-5 mm 深度的消化器官動態追蹤（10 min 顯胃輪廓、4.5 h 達大腸并隨糞便排出），7 d 后體內無殘留。同時，這些結果也直接指導了探針的實驗參數選擇：激發波長確定為 785 nm（匹配 PbS@CdS QDs 的高激發效率），成像檢測窗口鎖定 1100-1700 nm（濾除激發光雜散光）；其中，不同 pH 條件下的熒光強度變化圖譜為雙層包覆的化學穩定性提供了直接光學證據，而活體成像中的熒光信號動態演化（如腦血管血流波動、胃腸道探針遷移軌跡），則進一步驗證了該量子點在深層組織動態監測中的可靠性。

3. 生物相容水溶性短波紅外（SWIR）發射花菁類熒光探針的合成與活體乳腺癌多維度分子成像應用

短波紅外（SWIR，900-1400 nm）成像憑借低組織散射、低自體熒光的獨特優勢，在深層組織生物分子可視化領域展現出巨大應用潛力，尤其為乳腺癌等實體瘤的精準成像提供了新方向。然而，當前臨床及科研中可用的 SWIR 熒光探針存在顯著局限：經 FDA 批準的近紅外（NIR）探針吲哚菁綠（ICG），雖可延伸至 SWIR 波段發射，但激發波長限于 800 nm 以下，僅支持單色成像，無法滿足多靶點同步監測需求；其他 SWIR 熒光團（如碳納米管、量子點）則面臨生物相容性差、水溶性不足或合成復雜的問題。近年來，基于 ICG 的 π- 共軛擴展花菁類染料因結構可調性強、生物安全性高備受關注，其中 ICG-C9 與 ICG-C11 通過增加多甲川鏈雙鍵數量（分別比 ICG 多 1 個、2 個雙鍵），實現發射波長紅移至 SWIR 核心波段，且依托 ICG 母核的生物相容性基礎，可通過表面修飾實現水溶性優化。通過構建 ICG/ICG-C9/ICG-C11 基探針與抗體、凋亡標志物或抗癌藥物的偶聯物，能夠協同 SWIR 成像優勢與靶向識別能力，實現乳腺癌表面受體、腫瘤血管及凋亡過程的多維度解析，為 SWIR 分子成像的臨床轉化提供新思路。（參考文獻：Mahadeva et al., ACS Appl. Mater. Interfaces.,16, 17253−17266(2024).）

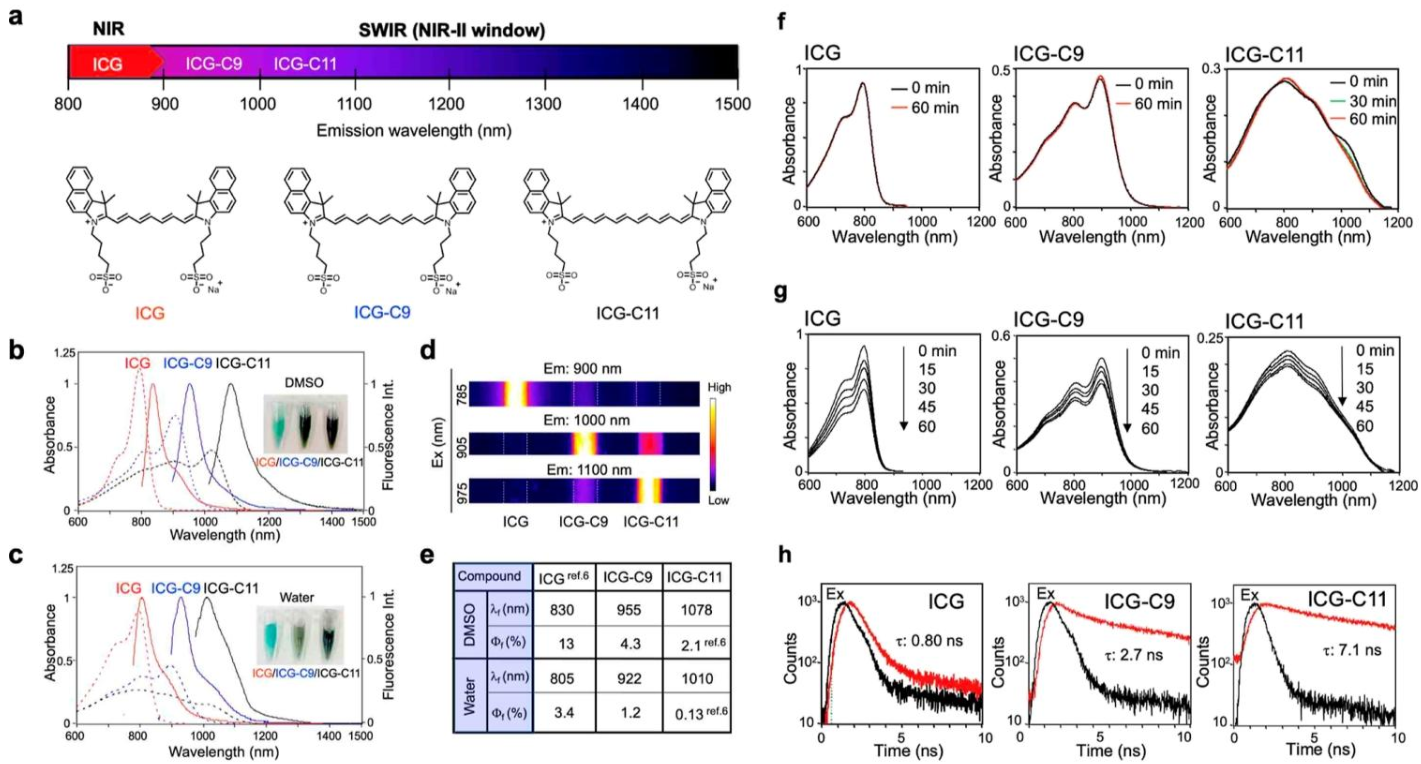

圖4. 吲哚菁綠（ICG）、ICG-C9 與 ICG-C11 的光學特性綜合表征包含吸收光譜、熒光光譜、熒光發射峰值與量子產率和熒光發射壽命

在該研究中，采用有機合成、穩態 / 瞬態光譜表征及活體成像技術，系統揭示了 ICG-C9/ICG-C11 探針的本征光學特性與生物成像性能，發現其具有精準 SWIR 波段發射（水相 1% BSA 中，ICG-C9 發射 922 nm、ICG-C11 發射 1010 nm）、優異生物相容性（HeLa 細胞 10 μM 濃度下存活率 > 90%，體內 4 周肝腎功能指標正常）及穩定成像能力（1% BSA 中激光照射 60 min 光漂白率 < 30%），這些性能提升歸因于 π- 共軛擴展帶來的波長紅移效應、BSA 與探針的復合作用增強穩定性，以及花菁母核繼承的 ICG 生物安全性。

實驗結果有效確認了 ICG-C9/ICG-C11 的 π- 共軛擴展結構與 SWIR 發射特性的關聯（每增加 1 個雙鍵，發射波長紅移～100 nm），以及 NHS 酯、馬來酰亞胺、炔烴三類標記試劑與抗體（Herceptin、Erbitux）、annexin V、抗癌藥物 Kadcyla 的高效偶聯能力，凸顯了該類探針多色 SWIR 成像適應性 —— 通過 785 nm（ICG）、905 nm（ICG-C9）、975 nm（ICG-C11）差異化激發與對應波段濾光片（900±25 nm、1000±25 nm、1100±25 nm），可實現乳腺癌 HER2/EGFR 受體與腫瘤血管的三色同步成像；同時，該結果也直接指導了凋亡成像的探針組合選擇（ICG-Kadcyla 與 ICG-C9/IC11-annexin V）及長期監測的波長參數（ICG-C9-Kadcyla 采用 905 nm 激發、>1000 nm 探測）。其中，穩態吸收 / 熒光光譜證實了探針 - 生物分子偶聯后的光學特性保留，瞬態熒光 decay 曲線（ICG-C9 壽命 2.7 ns、ICG-C11 壽命 7.1 ns）為 SWIR 信號的時間分辨識別提供了必要光學證據，而活體成像的信號分布則驗證了探針的靶向性。
