金屬增材制造（AM）技術，尤其是粉末床熔融（PBF）工藝，能夠制造出幾何形狀極為復雜的金屬零件，廣泛應用于航空航天、醫療和汽車等領域。然而，這類零件表面常具有高斜率、深槽、反射不均和粉末粘附等復雜特征，給表面形貌的精確測量帶來巨大挑戰。光子灣科技的共聚焦顯微鏡作為非接觸式光學測量技術，因其高分辨率和對陡峭特征的探測能力，成為測量金屬增材表面形貌的重要工具。

一、金屬增材表面的測量挑戰

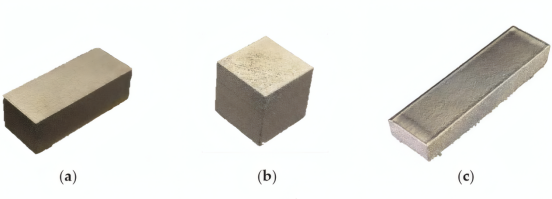

不同金屬增材PBF塊體

金屬PBF表面（如Inconel 718和Ti-6Al-4V）的頂面和側面具有截然不同的形貌特征。頂面通常呈現熔道波紋和熱致波浪，而側面則多為粘附的粉末顆粒和球狀飛濺物，具有更高的粗糙度和更復雜的幾何結構。這些特征導致測量時容易出現信號飽和、陰影效應以及因斜率過大而產生的未測量點。

二、共聚焦顯微鏡的測量參數優化需求

共聚焦顯微鏡的工作原理和配置

為了獲得可靠的測量結果，必須對共聚焦顯微鏡的測量參數進行系統優化。關鍵參數包括：

物鏡倍數與數值孔徑：影響橫向分辨率、景深和可測斜率范圍。

掃描模式：如單次采樣與雙次采樣模式，后者通過增加掃描方向提升對復雜特征的捕捉能力，但會增加測量時間。

橫向與縱向采樣分辨率：決定數據點的密度和測量文件的體積。

高動態范圍：通過多曝光融合應對表面反射率劇烈變化。

閾值水平：用于濾除噪聲信號，平衡數據完整性與質量。

三、共聚焦顯微鏡參數對關鍵性能指標的影響

共聚焦顯微鏡測量金屬增材表面時，不同參數對關鍵性能指標影響顯著。

表面粗糙度參數Sa穩健，參數變化下其波動通常小于5%，表明其對測量設置不敏感。

未測量點與噪聲則高度依賴參數選擇：雙采樣模式可顯著提升側面等復雜表面的數據完整性；增大縱向掃描步距雖節省時間，卻因依賴插值而增加噪聲；啟用高動態范圍能降低噪聲，但可能因算法判定嚴格而增加無效點；提高閾值水平在抑制噪聲的同時也會損失數據點。

表面取向與物鏡倍數是優化策略的關鍵，例如側面需采用高倍數物鏡與雙采樣模式以捕捉細節，而頂面在較低倍數下即可獲得良好測量效果。

四、共聚焦顯微鏡應用于金屬增材形貌測量的優勢

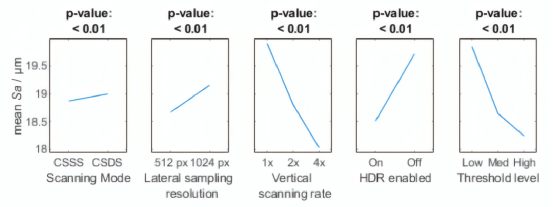

共聚焦顯微鏡在使用高倍物鏡（50×）下，金屬增材表面紋理參數Sa的效應圖

1. 適應復雜形貌：

能夠有效測量金屬增材表面常見的高斜率、高深寬比、反射率不均、粉末粘附、焊道、焊波等復雜特征。

2. 高分辨率與細節捕捉：

使用高倍物鏡（如50×）可分辨微米級特征，如焊波、粉末顆粒邊緣等。支持高橫向分辨率（如1024像素），避免因采樣不足導致的細節丟失。

3. 多種掃描模式提升測量質量：

CSDS模式通過雙向掃描顯著減少未測量點，尤其適用于側表面。

4. 高動態范圍適應反射率變化：

HDR功能通過多曝光合成，適應金屬表面反射率差異大的區域，提升測量覆蓋率。

5. 可調節閾值控制噪聲：

通過調節閾值水平，可在保留真實形貌與抑制噪聲之間取得平衡。

6. 適用于不同表面方向與材料：

研究顯示，共聚焦顯微鏡在不同材料（Inconel 718、Ti-6Al-4V）和不同表面方向（頂面、側面）上均表現出良好的穩健性。

共聚焦顯微鏡在金屬增材表面形貌測量中表現出高適應性、高分辨率、強抗干擾能力，尤其適用于復雜、多尺度、光學特性不均的金屬增材制造表面。通過優化測量參數（如掃描模式、HDR、閾值等），可顯著提升測量質量，為工藝分析與質量控制提供可靠數據支持。
