那些關于舊系統改造或不停電安裝的二次互感方案......
安科瑞鮑靜君 趙夢玲
二次互感概念：
二次互感方案”指的是在電能計量或測量系統中，使用兩級電流/電壓互感器（CT/PT）串聯來完成信號變換和隔離的方案。也就是說，一次側的大電流/高電壓先經過第一級互感器變成中間標準信號（如5A/1A或100V），再經過第二級互感器進一步變成更小信號（如0.1A、0.05A或更低電壓），供儀表、保護裝置或PLC等設備使用。

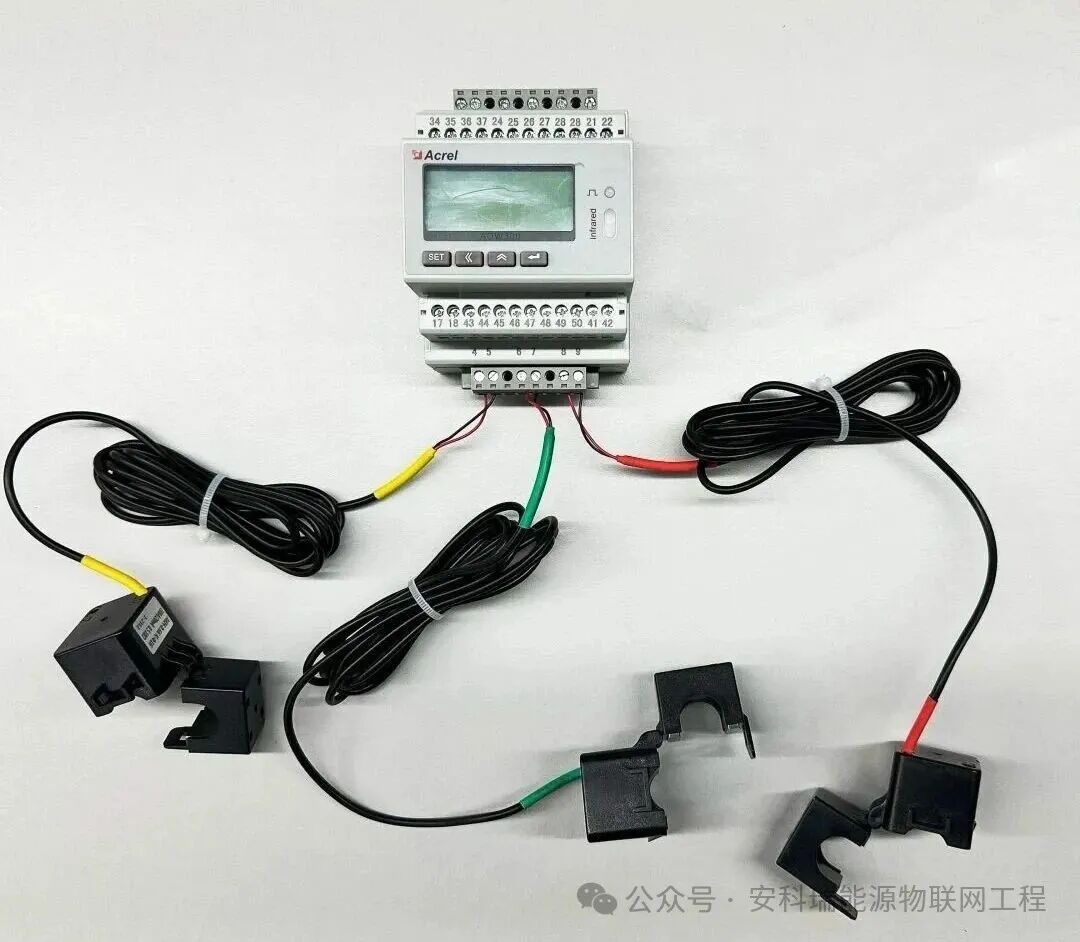

二次互感電表
安裝：導軌式
通訊：有線/無線
顯示：可視化液晶屏
尺寸：4模（72mm）
二次互感電表
安裝：導軌式
通訊：有線RS485
顯示：可視化液晶屏
尺寸：7模（126mm）
二次互感電表
安裝：嵌入式
通訊：有線/無線
顯示：可視化液晶屏
尺寸：67*67或88*88

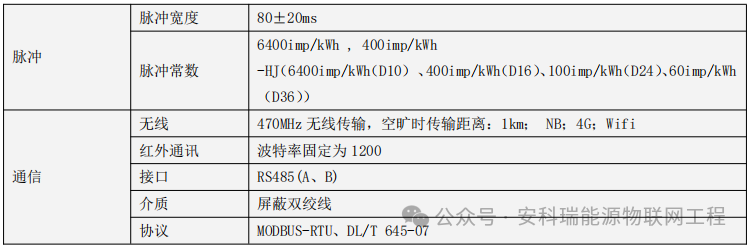

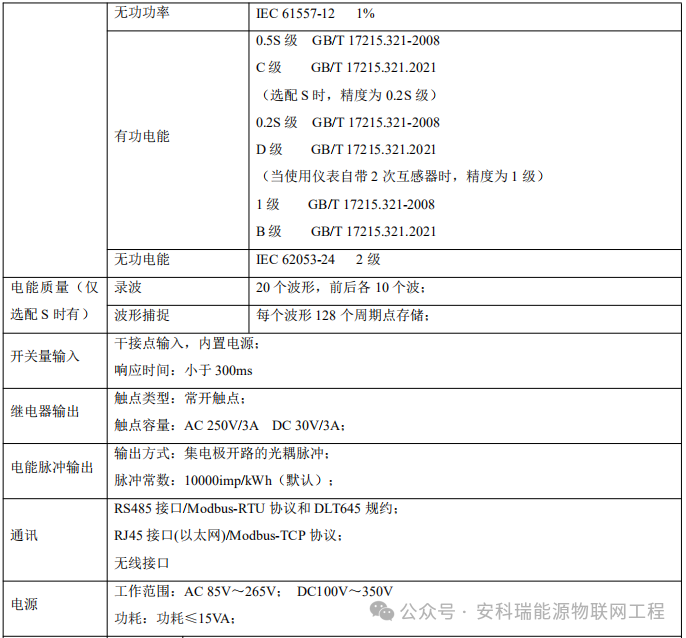

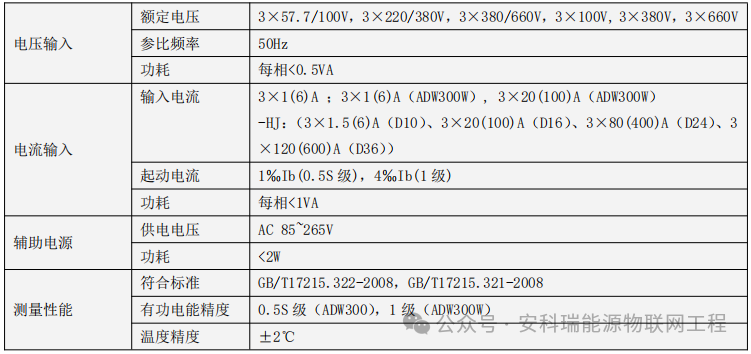

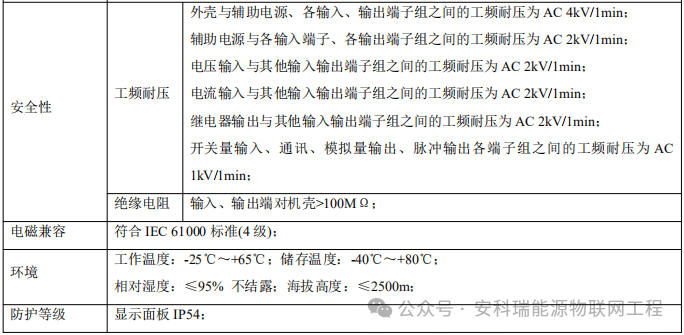

技術參數：

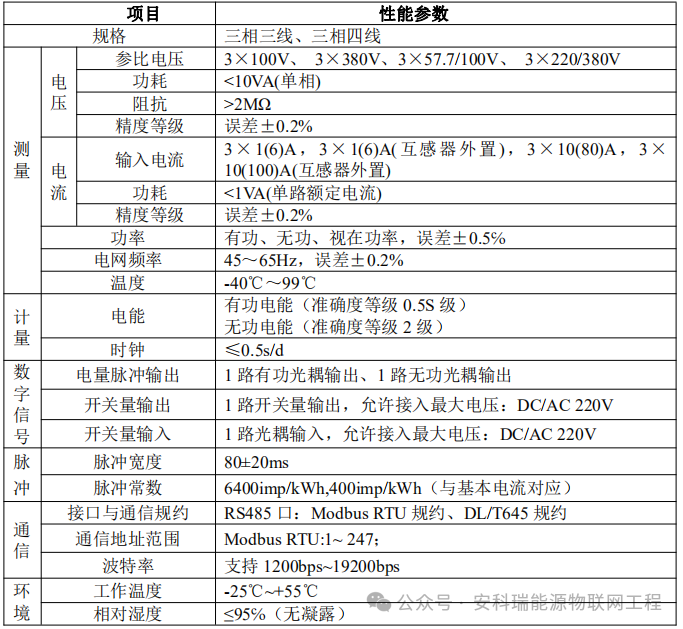

圖一：ADW300系列

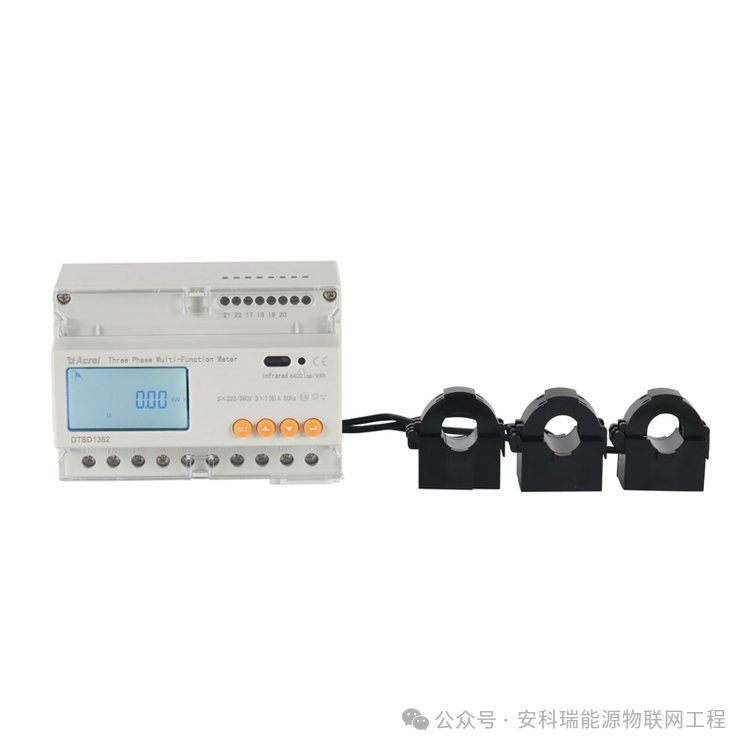

圖二：DTSD1352系列

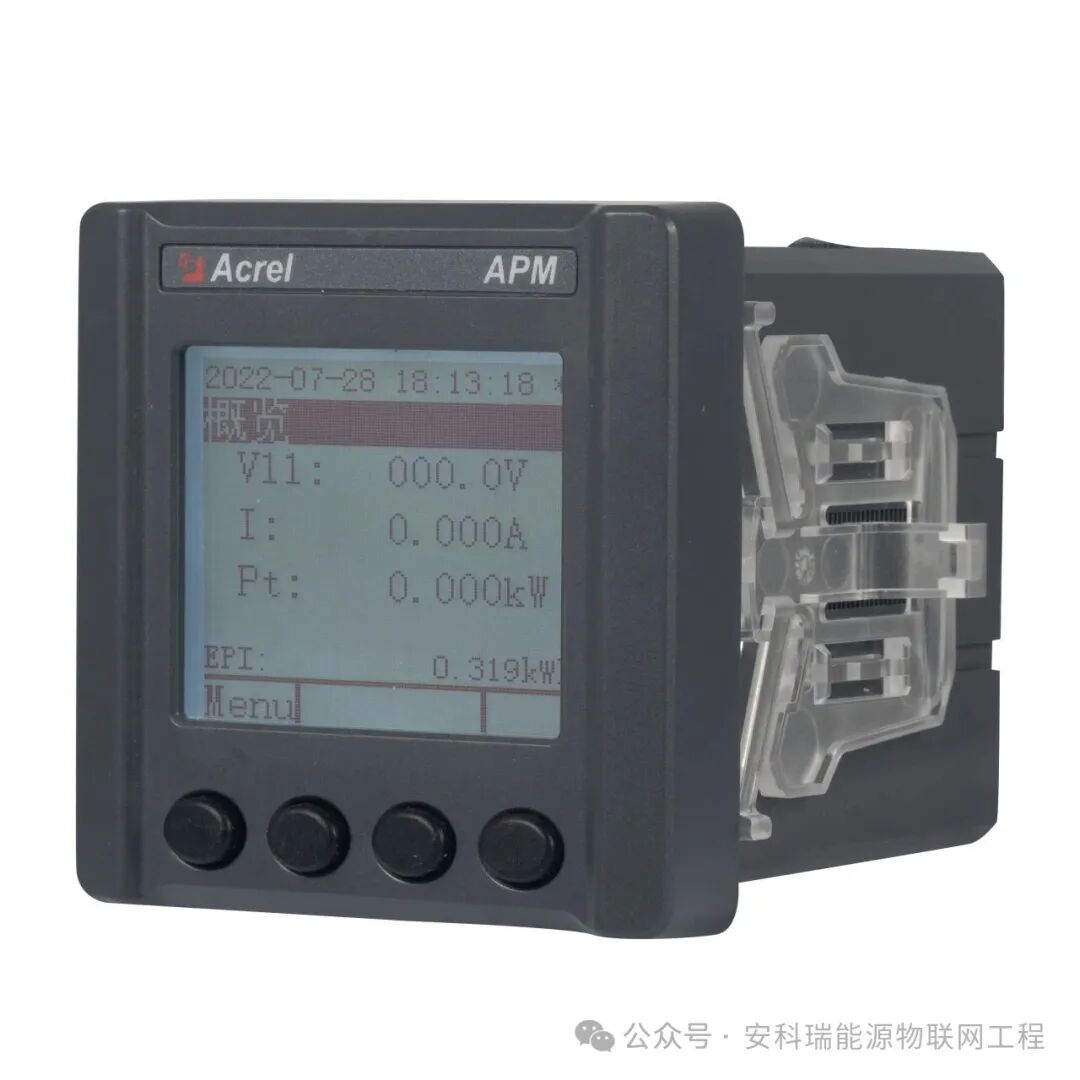

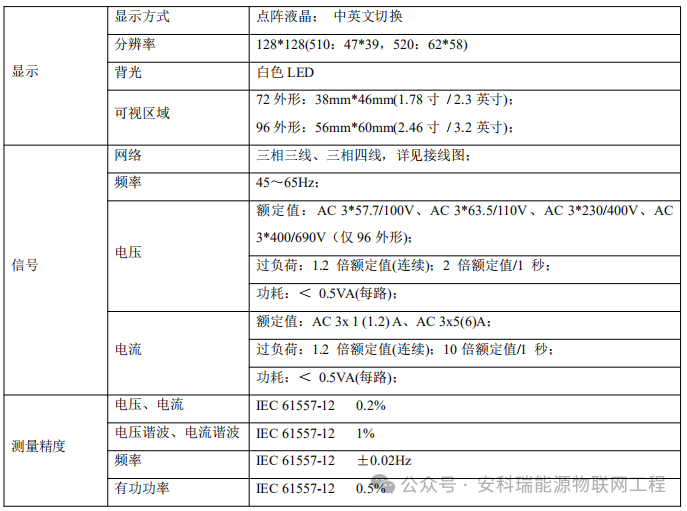

圖三：APM5系列

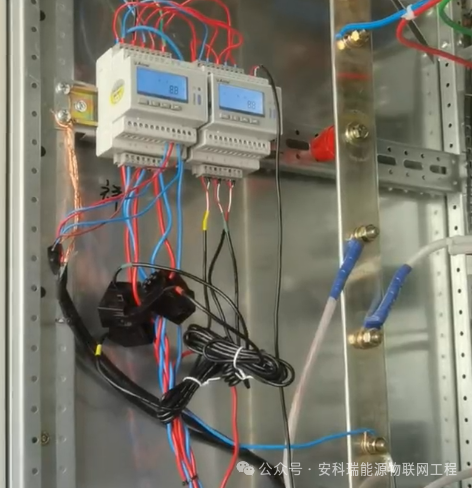

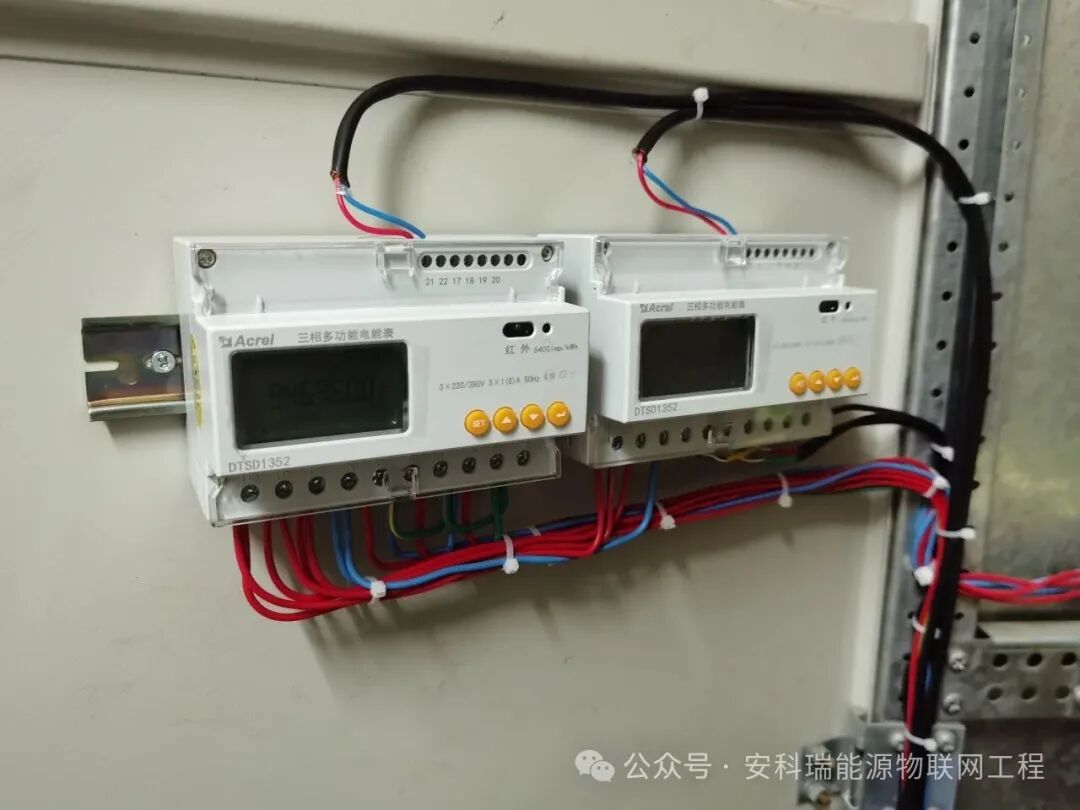

現場安裝參考圖

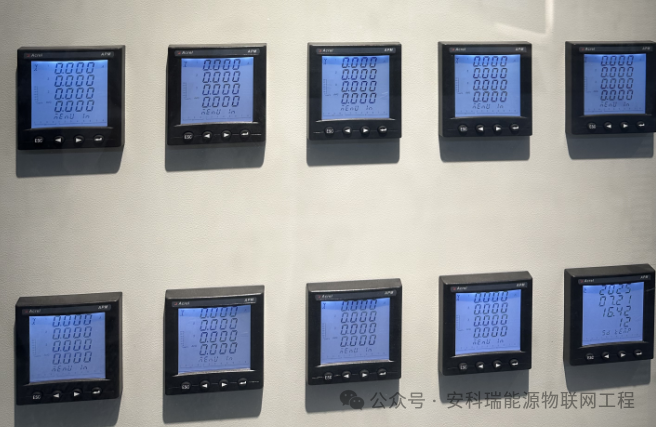

現場安裝參考圖
現場安裝參考圖
