隨著汽車智能化程度不斷提升，抬頭顯示系統（HUD）已成為提升駕駛安全與體驗的核心配置之一。然而，在實際應用中，強太陽光照射下產生的雜散光與重影問題，嚴重影響了HUD的顯示清晰度與可靠性。抗反射納米涂層作為抑制此類光學干擾的關鍵技術，其性能評估至關重要。下文，紫創測控luminbox將系統闡述基于太陽光模擬器的HUD納米涂層多角度雜散光測量，為汽車HUD用涂層的研發與質量控制提供可靠的實驗室解決方案。

一、 HUD成像的雜散光與納米涂層的作用

HUD成像

汽車HUD通過光學系統將信息投影至駕駛員視野前方的擋風玻璃或?qū)Ｓ媒M合器上，形成虛擬圖像。玻璃內外表面均會產生反射，外側反射易形成干擾重影。強光下環境光在多層界面間反射、折射，會引發雜散光，降低圖像對比度，影響信息識別。

抗反射納米涂層可通過真空鍍膜等工藝解決此問題，在玻璃表面構建一層或多層光學薄膜，利用光的干涉相消原理，在特定波長范圍（如可見光波段）和入射角度內，將玻璃表面的反射率從約4%大幅降低至0.5%以下，從而有效壓制重影強度。涂層的性能優劣，直接決定了HUD在極限光照條件下的可用性。

二、 基于太陽光模擬器的BSDF測量平臺構建

BSDF測量平臺是圍繞太陽光模擬器構建的、高度自動化的精密光學測量系統。其主要組成部分包括：

光源系統：通常采用高準直、光譜匹配的太陽光模擬器作為入射光源，以模擬真實的太陽光照條件。

高精度多維樣品臺：可將被測樣品（如鍍有涂層的擋風玻璃）在多個軸向上進行精確的旋轉和平移，以實現任意指定入射角的設置。

探測器臂系統：可在半球空間內大范圍、高精度移動的機械臂，其末端搭載高靈敏度的成像亮度計或光譜輻射計。用于捕獲從樣品表面散射到各個觀測角的光線。

總控與數據分析軟件：控制系統自動執行復雜的角度掃描序列，并采集、處理數據，最終計算出BSDF/BTDF數據，并生成二維或三維的散射分布圖。

三、 納米涂層的多角度光譜散射特征解構

納米結構多層涂層

基于上述測量平臺，納米涂層的空間-光譜散射特性得以量化解析，并揭示出以下核心規律：

1. 空間分布：可見光波段的散射能量集中分布于鏡面方向附近（0°–30°），峰值常出現在約25°處，與HUD視場密切相關；大離軸的后向散射則呈現顯著的光譜選擇性。

2. 光譜耦合：藍綠光波段（~500 nm）的后向散射強度可達紅光波段（~650 nm）的2.3倍，該選擇性源于材料本征吸收與膜系設計。

3. 角度依賴：當入射角從45°降至15°（模擬低角度日照）時，小角度散射峰展寬超30%，且短波成分占比上升。這一“角度?光譜”耦合效應直接導致低角度陽光下HUD圖像邊緣出現泛藍光暈。

四、測量數據的工程應用價值

指導工藝優化與質控：通過對比不同工藝下納米涂層的雜散光分布圖，可精準診斷鍍膜均勻性、潔凈度等問題，并建立出廠標準。

提升HUD光學設計可靠性：將實測雙向反射分布函數BRDF或關鍵角度散射數據導入光學仿真軟件，可在設計階段精準預測重影，優化光機匹配。

支持可靠性評估：通過對老化測試（溫濕、紫外、摩擦等）后的樣品進行重復測量，可量化涂層性能衰減，預測其全生命周期可靠性。

綜上，本文闡述了基于太陽光模擬器的多角度雜散光測量體系，通過精確復現太陽光照條件與全空間散射解析，實現了對汽車HUD抗反射納米涂層性能的客觀量化評估。該方法為涂層工藝優化與HUD光學設計提供了關鍵數據支撐，為提升智能座艙視覺安全奠定了堅實的技術基礎。

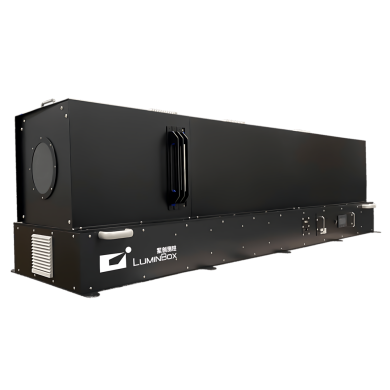

Luminbox全光譜準直型太陽光模擬器

紫創測控Luminbox全光譜準直型太陽光模擬器為汽車提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

 全光譜覆蓋：350nm-1100nm 光譜，貼近自然光權重

高動態亮度：2 米處 20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為汽車HUD抗反射納米涂層的多角度雜散光測量提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力汽車、航空航天等領域的技術革新。
