在當前液晶顯示器行業，TFT液晶面板因其優異的動態顯示性能而廣泛應用，作為其關鍵配套，背光顯示模組需提供均勻、充足的光源，而光學膜片正是模組的核心材料。膜片表面精密的陣列微結構（如棱鏡、透鏡等）直接決定了光線匯聚、導引與擴散的效果，其輪廓尺寸的精度是影響背光效能乃至最終面板顯像品質的決定性因素。光子灣科技的共聚焦顯微鏡可為此提供關鍵解決方案，對表面微結構進行精確的三維測量，成為保障產品性能、優化工藝的核心技術。

共聚焦顯微鏡在光學膜片微結構測量的應用主要集中在三維形貌復原、關鍵尺寸（CD）計量、粗糙度分析及缺陷檢測等方面：

一、三維形貌復原與幾何參數提取

對于具有周期性或非周期性微結構的光學膜片，如增亮膜（BEF）的棱鏡陣列、擴散膜的微散射粒子或微透鏡陣列，共聚焦顯微鏡能夠快速獲取其完整的三維表面形貌數據。

如測量BEF棱鏡的頂角、高度、間距、峰谷粗糙度等。通過三維數據，可以精確計算棱鏡的幾何形狀，評估其導光效率的一致性。對于微透鏡，可以測量其曲率半徑、矢高及陣列的排列均勻性。

測量?jī)?yōu)勢：相比二維投影方法（如SEM僅能看俯視），共聚焦顯微鏡提供了真實的側壁角度和深度信息，這對于模擬光線傳播行為至關重要。其測量結果可直接用于光學模擬軟件的輸入，實現“測量-模擬-優化”的閉環設計。

二、表面粗糙度與紋理分析

光學膜片的表面檢測

即使是看似平整的光學膜，其納米到微米級的表面粗糙度也極大地影響著光的散射、反射和附著性能。共聚焦顯微鏡能夠按照ISO 25178等標準，提供一系列面積性的三維粗糙度參數，如Sa（算術平均高度）、Sq（均方根高度）、Sz（高度）、Sdr（展開界面面積比）等。

如評估防眩膜（AG膜）的表面微粗糙紋理，分析其霧度與光澤度的平衡關系；測量硬質涂層表面的平滑度，預測其抗刮擦和光學性能。

測量?jī)?yōu)勢：比傳統的觸針式輪廓儀測量范圍更大、速度更快，且為面測量而非線測量，更能代表表面的整體特性。

三、薄膜厚度與層結構測量

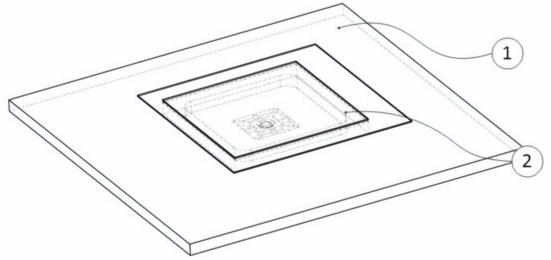

液晶面板及光學膜片結構

對于多層復合光學膜，共聚焦顯微鏡的層析能力可以用于測量表面透明涂層的厚度（如果上下界面反射信號足夠強），或測量微結構上不同材料的臺階高度。

測量?jī)?yōu)勢：非破壞性，可對成品進行直接測量。

四、缺陷檢測與質量控制

光學膜片的缺陷檢測

在生產線上或?qū)嶒?yàn)室中，共聚焦顯微鏡可用于快速篩查膜片表面的缺陷，如劃痕、凹坑、異物顆粒、結構缺失或成型不良等。結合圖像分析軟件，可以實現缺陷的自動識別、分類和統計。

測量?jī)?yōu)勢：高對比度的光學切片圖像能清晰揭示缺陷的形貌和深度，有助于追溯缺陷根源，指導工藝改進。

綜上所述，共聚焦顯微鏡以其非接觸、高分辨率、光學層析及真三維定量分析能力，成功解決了光學膜片表面微結構在形貌復原、尺寸計量、粗糙度評估與缺陷檢測中的關鍵測量難題。實現從微觀形貌定性觀察到高精度三維表征的跨越，成為連接膜片微結構設計與最終光學性能驗證的技術。

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
