WLS無軸螺旋輸送機安裝使用維護說明書

為保證設備正常運行和人身安全，在安裝運行前應認真閱讀使用說明書。

設備應由專人進行安裝和操作運行，制造廠不承擔由非專業人員操作而發生的事故責任。如有疑問，請與公司聯系。

一 概述：

1、用途：用于污水處理廠輸送中、細格柵除污機（柵條間距<50mm）柵渣及泥餅等物料。

2、特點：

① 構造簡單；料槽中無軸承；物料輸送流暢；維修簡便。

② 除進出料口敞開外，其余部分均可加蓋封閉，物料不會外溢，減少空氣污染。

③螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。

3、構造及工作過程：

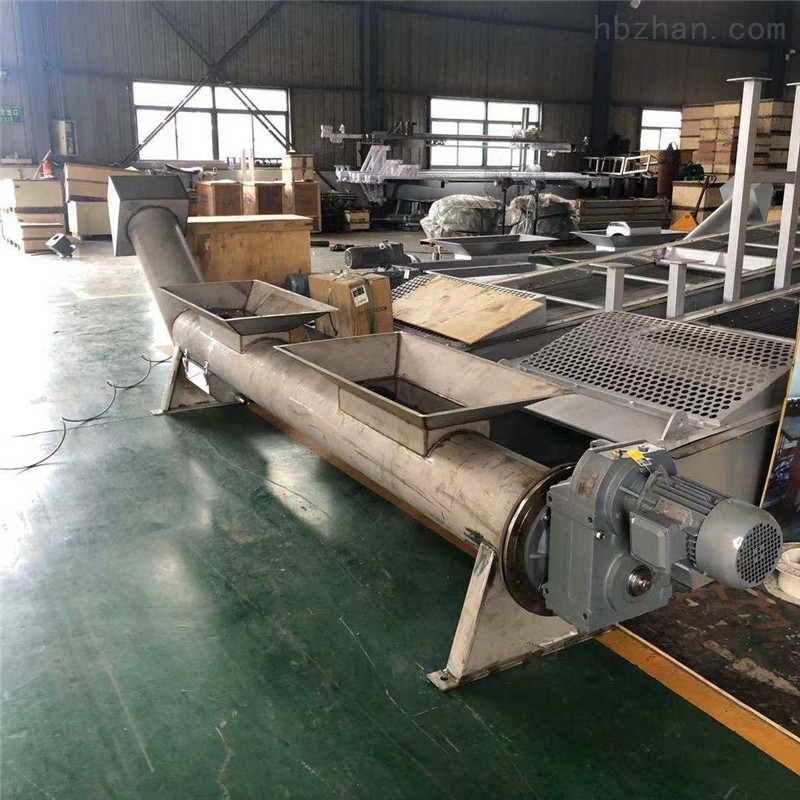

WLS型無軸螺旋輸送機由無軸螺旋、U型槽、襯板、蓋板、進出口和驅動裝置組成。物料由進口輸入，經螺旋推動后由出口輸出。

二 結構示意圖

三  安裝、調試及注意事項：

1、減速機已與支座連接好，用戶只需將減速機出軸法蘭與螺旋法蘭用螺栓連接即可；

2、安裝U型輸送槽時要保證輸送槽平行度及設備整體的垂直度；

3、整機長度超過6米時，先將螺旋組裝焊接好，焊接螺旋時需按螺旋對接處的編號在U型槽內進行，必須保證螺旋的直線度；

4、蓋板組裝時要按照蓋板接口處的編號依次組裝；

5、運轉前先檢查螺旋旋轉方向是否正確；

6、機器運轉一段時間后，需打開加油孔蓋放氣，防止?jié)櫥桶l(fā)熱膨脹而損壞油封；

7、空載運轉時將無軸螺旋滾動面涂抹潤滑油，且不宜超過1小時，以免損傷槽中的襯板；

8、設備使用前，試運行一次，不得有晃動搖擺以及異常噪音等不良現象；且檢查減速機是否加注潤滑油，并更換透氣螺塞；

9、減速機的使用與維護方法詳見其使用說明書；

10、維護、保養和檢修時切斷電源。

11、輸送機的長度超過6米時，我公司分兩節供應U型槽，對接時按槽上的鋼印編號對接，兩對接法蘭之間應加橡膠墊。

12、輸送機長度超過8米時，我公司分兩節供應螺旋，用戶對接時，螺旋的直線度不得大于3mm。

整機質保兩年，配齒輪減速機，售后提供現場指導安裝調試。
