在電子設備的安全檢測中，漏電流與耐壓測試是評估產品絕緣性能與電氣安全性的關鍵環節。泰克（Tektronix）示波器憑借其高精度、高帶寬與強大的信號分析能力，成為執行此類測試的理想工具。然而，要實現精準測量，需結合正確的測試方法、安全規范與設備配置。

一、測試前準備

首先，確保示波器具備足夠的隔離性能與安全等級。推薦使用差分探頭或隔離探頭測量高壓信號，避免接地環路引入誤差或造成設備損壞。普通單端探頭在高壓測試中易引發短路，應嚴禁使用。同時，確認示波器的采樣率與帶寬滿足測試需求，通常建議帶寬不低于被測信號最、高頻率的5倍。

對于漏電流測試，可通過精密分流電阻（如1kΩ高精度電阻）串聯在被測設備接地路徑中，將微弱電流信號轉換為電壓信號，再由示波器采集。耐壓測試則需配合耐壓測試儀施加高壓（如AC 1500V或DC 3000V），同時用示波器監測是否有擊穿或異常放電現象。

二、漏電流測量步驟

1. 將被測設備（EUT）電源輸入端接入隔離電源，確保測試環境安全。

2. 在EUT的保護接地線中串聯一個低阻值、高精度采樣電阻（如1Ω或10Ω），注意電阻功率需滿足測試要求。

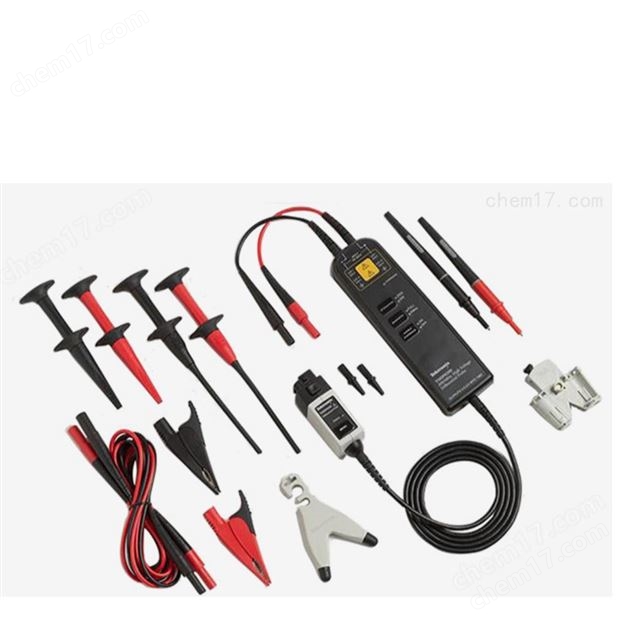

3. 使用泰克差分探頭連接采樣電阻兩端，探頭設置為適當衰減比（如100:1）。

4. 示波器設置為交流耦合，調整垂直刻度以捕捉微安級電流對應的微伏級電壓信號。

5. 啟動設備，示波器將顯示漏電流波形，利用測量功能讀取有效值或峰值，判斷是否符合安全標準（如IEC 60601或IEC 62368）。

三、耐壓測試監測

1. 使用耐壓測試儀對EUT施加規定電壓，持續規定時間（如1分鐘）。

2. 在測試過程中，將示波器探頭連接至關鍵絕緣節點（如初級與外殼之間），監測是否出現瞬態放電、閃絡或電壓跌落。

3. 設置示波器為單次觸發模式，捕獲異常事件。利用波形記錄功能，保存測試全過程，便于事后分析。

四、注意事項

所有測試必須在斷電、放電后進行接線，確保操作人員安全。

示波器與探頭的額定電壓必須高于測試電壓，防止擊穿。

避免長引線引入噪聲，盡量縮短探頭接地路徑。

定期校準探頭與示波器，確保測量精度。

通過合理配置泰克示波器與輔助設備，結合標準測試流程，可實現對漏電流與耐壓性能的高精度、可重復監測。這不僅提升產品安全性評估的可靠性，也為設計優化提供有力數據支持。在電氣安全日益重要的今天，精準的測試手段是保障產品質量的基石。
