“Transducer h/w range error”是高效液相色譜系統中一個明確的硬件故障信號，直接指向上游或下游的壓力傳感器（Pressure Transducer）或其相關電路。

簡單來說，這個錯誤意味著壓力傳感器檢測到的電信號超出了其預設的正常工作范圍，儀器無法識別該信號，從而報告硬件錯誤。

?? 故障排查邏輯與步驟

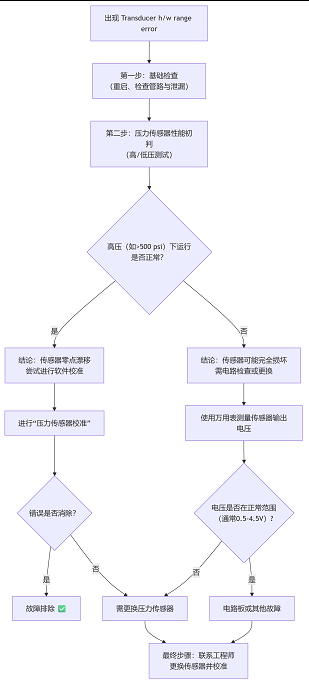

為了清晰地定位問題，您可以遵循以下從軟件到硬件的排查流程。下圖展示了解決問題的核心路徑：

?? 詳細排查與解決方案

請根據流程圖，按順序執行以下具體操作：

一、基礎檢查

1. 重啟儀器：關閉儀器電源，等待1-2分鐘后重新啟動。有時臨時的電氣干擾會導致誤報。

2. 檢查管路與泄漏：確保所有管路連接正確、無堵塞或過度擰緊。嚴重的泄漏可能導致傳感器無法感應到正常壓力。

二、壓力傳感器性能初步判斷

這是關鍵診斷步驟，可幫助區分是傳感器“零點漂移”還是“損壞”。

• 現象A：高壓可運行，低壓報錯

• 如果能進行高壓分析（例如壓力 > 500 psi），但僅在低壓灌注或初始平衡時報此錯誤。

• 診斷：這強烈暗示壓力傳感器的零點發生了漂移。傳感器在零壓時輸出的電壓信號偏離了零點（例如，正常應為1.0V，現在漂移到了1.5V），導致儀器在低壓下誤判為超范圍。

• 現象B：任何壓力下均報錯或無法建立壓力

• 診斷：壓力傳感器可能已損壞，或其供電、信號讀取電路出現故障。

三、針對性處理

根據上一步的判斷，采取相應措施：

• 對于“零點漂移”（現象A）：

1. 執行傳感器校準：進入儀器的診斷或維護菜單，查找 “壓力傳感器校準” 或 “壓力零點校準” 選項。按照屏幕提示，確保傳感器與大氣相通（壓力為0），然后執行校準程序。這是解決此問題常見且有效的方法。

2. 確認環境：校準時，確保儀器所在環境無強烈氣流、溫度穩定，以免影響校準結果。

• 對于“疑似損壞”（現象B）或校準無效：

1. 電路檢查（高級操作）：如果具備一定電子知識，可在斷電情況下，用萬用表測量傳感器輸出端子。在常壓（大氣壓）下，正常輸出應為一個穩定的直流電壓（例如，對于0-10V量程的傳感器，常壓下約為量程的10%，即1V左右）。如果輸出為0、接近滿量程或劇烈波動，則傳感器很可能損壞。

2. 更換壓力傳感器：如果確認傳感器損壞或校準無法解決問題，則需更換。請聯系儀器廠商或?qū)I(yè)維修工程師。注意：更換后必須進行壓力校準，否則新傳感器無法準確讀數。

?? 總結與建議

核心建議：

1. 優先嘗試軟件校準，這是解決“零點漂移”的標準流程。

2. 如果校準無效，或您不具備硬件操作經驗，請聯系儀器制造商的技術支持或?qū)I(yè)維修工程師。壓力傳感器是精密元件，且更換后需要專業校準，自行處理可能帶來風險。
