一、產品概述

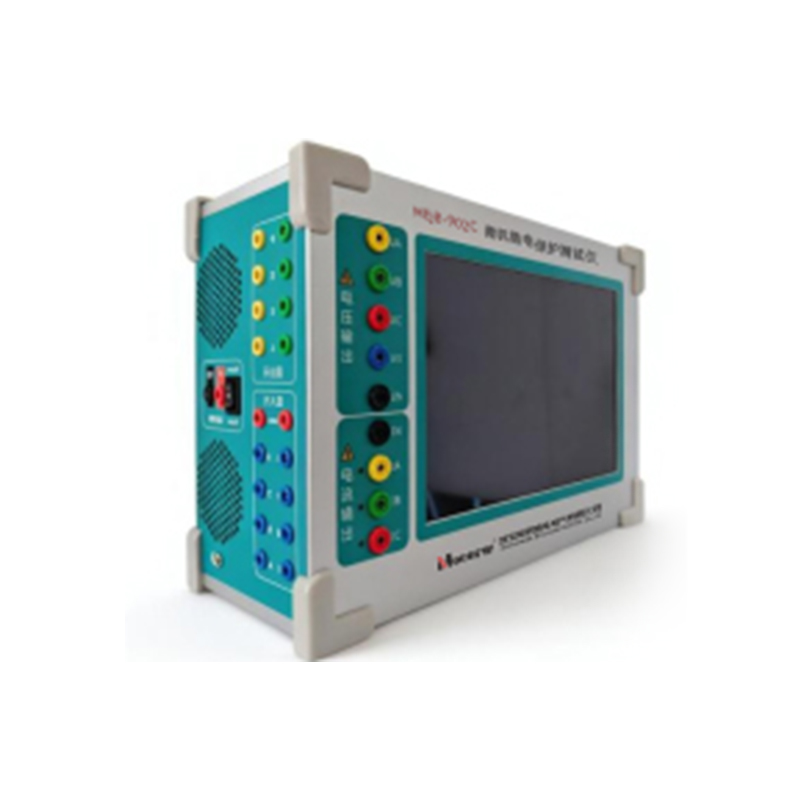

MEJB-902C 微機繼電保護測試儀在產品在設計上兼顧便攜性與性能表現，不僅尺寸緊湊、重量輕盈，更具備穩定強勁的動力輸出能力。

儀器核心性能采用了傳統大型繼保測試儀所配備的高保真線性功放，確保輸出信號的精準度與穩定性；同時搭配便捷式人機互動設計，大幅降低操作門檻。其中，10.5 吋的超大觸摸屏作為核心操作界面，為操作人員提供了開闊的視覺空間與流暢的操作體驗，讓各類試驗操作變得簡單輕松，有效提升工作效率。

二、產品特點

1. 配備 10.5 吋超大觸摸屏，屏幕顯示區域充足，分辨率高達 1920*1280，畫面清晰細膩，各類操作圖標與數據信息呈現直觀，便于操作人員快速讀取與精準操作。

2. 搭載成熟穩定的安卓操作系統，該系統具備廣泛的兼容性與良好的易用性，人機交互邏輯友好，操作人員無需復雜學習即可上手，有效降低培訓成本與操作失誤率。

3. 采用雙核 DSP 處理器搭配高位數 D/A 轉換器的核心配置，強大的運算能力與高精度的轉換技術相結合，能夠快速處理復雜數據并精準轉換為模擬信號，使輸出波形平滑且保真度高，為試驗結果的可靠性提供核心支撐。

4. 內置藍牙與 WiFi 無線通訊模塊，支持設備本機的遠程互聯操作，滿足多樣化的使用場景需求；同時保留傳統網口通訊功能，兼顧習慣傳統連接方式的用戶，實現通訊方式的靈活選擇。

5. 采用全新散熱結構設計，散熱效率提升，設備運行過程中能有效控制溫度，保障長時間穩定工作；產品尺寸略大于 A4 紙，收納與攜帶便捷，僅重 7.2Kg，極大減輕了現場搬運的負擔。

6. 提供直流輔助電源功能，可根據實際使用需求選擇 + 110V 或 + 220V 電壓規格，適配不同場景下的供電需求；標準配置包含 4 路電壓輸出和 3 路電流輸出，其中相電壓輸出可達 130V，相電流輸出可達 30A，滿足多數常規試驗的參數要求。

三、主要技術參數

交流電流輸出

相電流輸出0~30A (有效值)         輸出精度 0.2%

三相并聯輸出0~90A (有效值)

相電流長時間允許工作≤10A（有效值）

相電流輸出功率240VA

交流電壓輸出

相電壓輸出0~130V（有效值）   輸出精度 0.2%

線電壓輸出0~260V（有效值）

相電壓輸出功率60VA

線電壓輸出功率80VA

直流電流輸出

單相直流電流0~±10A                     輸出精度 0.5%

三相并聯直流電流0~±30A

直流電壓輸出

相電壓輸出0~±175V                    輸出精度 0.5%

線電壓輸出0~±350V

相電壓輸出功率60VA

線電壓輸出功率80VA

其他參數

頻率范圍20~1200Hz

諧波次數2~24 次

開關量8 路開關量輸入；4 路開關量輸出
