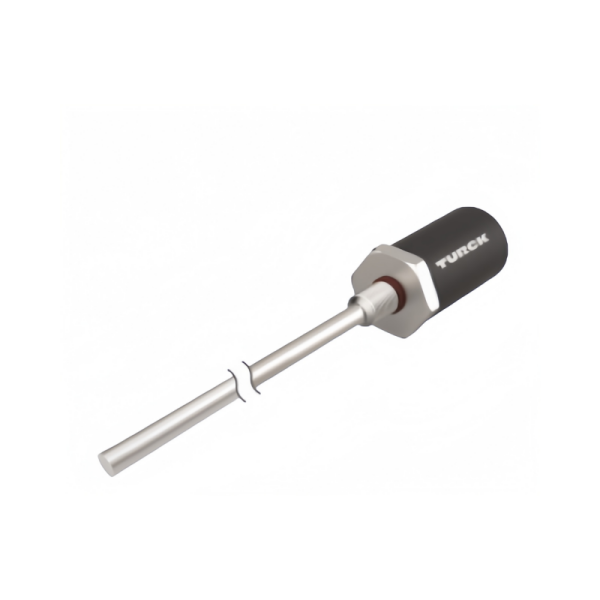

turck圖爾克液位傳感器LTX1600M-F10-LI0-X3-H1151 1540313深度解析

核心技術與工作原理

LTX1600M-F10-LI0-X3-H1151 基于磁致伸縮原理設計，通過檢測波導絲中扭轉波的傳播時間實現液位測量。其工作原理如下：

磁場相互作用：傳感器通電后，波導絲產生軸向磁場，與活動磁環（安裝于浮子或被測物體）的磁場相互作用，產生扭轉波。

時間差測量：傳感器發射脈沖信號激發扭轉波，并啟動計時器；當扭轉波傳播至磁環位置后反射回傳感器，計時器停止。通過測量發射波與反射波的時間差，結合波導絲中聲波的恒定傳播速度，精確計算磁環位置（即液位高度）。

非接觸式測量：無機械磨損，免維護，輸出信號穩定，延長使用壽命，同時避免接觸式測量可能引入的誤差。

技術參數

測量性能

測量范圍：1600mm，適用于中等行程液位監測，如儲罐、水池等場景。

分辨率：16位，可檢測微小液位變化，滿足高精度控制需求。

重復精度：≤0.01%滿量程，確保多次測量結果的一致性。

線性度：≤0.01%滿量程，輸出信號與實際液位呈高度線性關系。

磁滯：≤0.025mm，減少磁環移動方向變化時的測量誤差。

環境適應性

工作溫度：電子元件-40°C至+85°C，拉桿-40°C至+105°C。

防護等級：IP68，防塵防水，適合戶外或潮濕場景；可選IP69K，抵御高壓水槍沖洗，滿足食品、制藥等衛生級需求。

抗沖擊性：達100g（11ms），可在高振動、沖擊環境下穩定運行。

耐壓設計

靜壓耐壓：340bar，動壓耐壓：680bar，滿足高壓液壓系統的嚴苛要求，防止因壓力過高導致傳感器損壞。

電氣性能

工作電壓：7-30VDC，兼容多種工業電源。

輸出信號：模擬量4-20mA或0-10V，支持長距離傳輸；數字信號SSI（同步串行接口），兼容工業總線系統。

電氣連接：M12×1接插件，支持快速安裝與維護。

核心功能與優勢

可調測量范圍

支持根據實際應用需求靈活調整測量范圍，提升設備通用性，減少傳感器型號儲備成本。

狀態可視化

通過3色LED燈實時顯示傳感器狀態（如電源、故障、信號強度），便于現場調試與維護，降低停機時間。

示教功能

支持通過按鈕或IO-Link調整測量范圍，簡化調試流程，減少對專業技術的依賴。

應用場景

液壓系統控制

精確監測液壓缸活塞位置，確保注塑機、壓鑄機、挖掘機等設備的動作精度，提升產品質量與生產效率。

測量高壓儲罐液位，防止溢出或干燒，保障安全生產。

工業自動化

在機械臂、包裝機械、汽車裝配線等領域，實現部件位置反饋，確保精確控制與高效操作。

監測風電齒輪箱、發電機冷卻系統中的冷卻液流量，防止設備過熱，延長使用壽命。

機器人技術

作為機器人關節的位置傳感器，優化運動控制靈活性，提升機器人作業精度與適應性。

環境監測

結合浮漂型定位磁塊，實現河流、地下水位等液位的非接觸式檢測，為水資源管理提供數據支持。
