德國力士樂溢流閥全面解析

一、力士樂溢流閥的主要種類

德國力士樂(Rexroth)作為液壓元件制造商，其溢流閥產品線豐富多樣，主要分為以下幾大類：

直動式溢流閥(DBD型)?

直接作用式設計，結構簡單

7個壓力等級(2.5-63MPa)

調節方式多樣(調節手柄、帶鎖調節手柄、帶保護罩調節螺栓)

連接方式靈活(板式、管式、插入式)

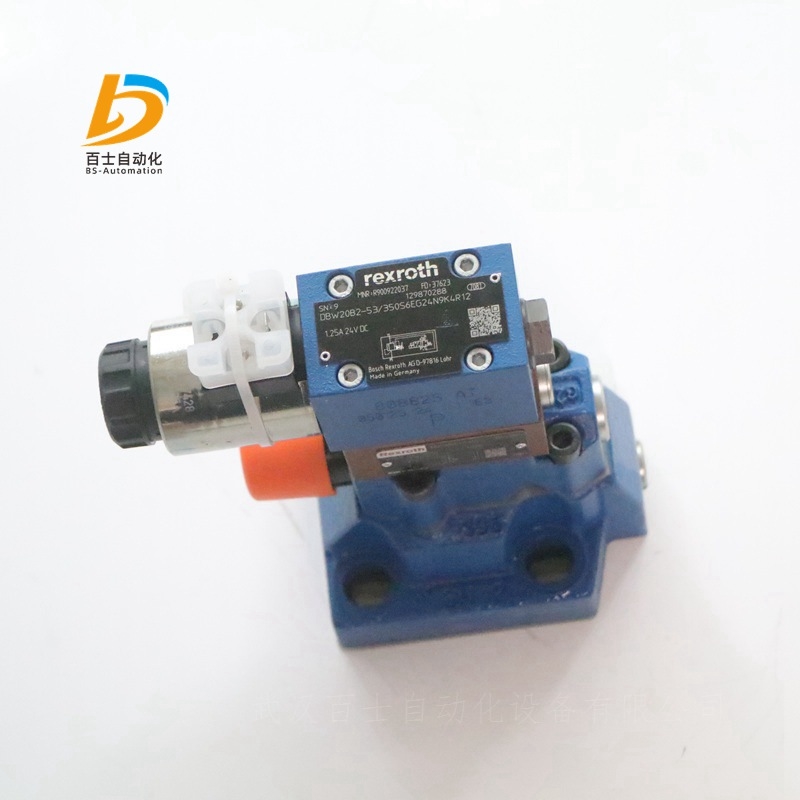

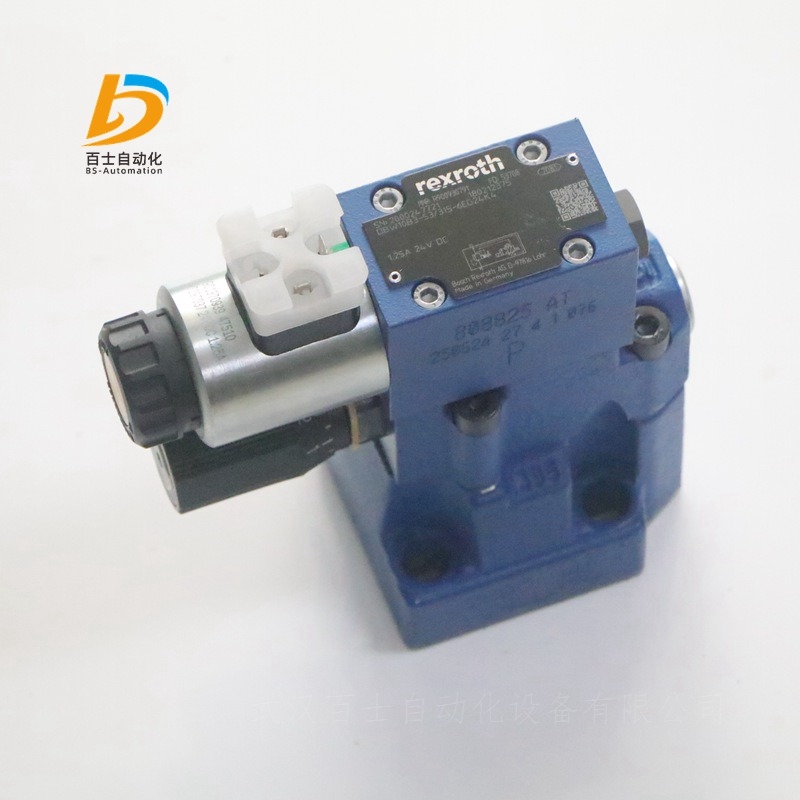

先導式溢流閥(DB/DBW型5X系列)?

用于底板安裝，安裝面符合DIN24340 E型標準

4種調整元件(旋鈕、帶護罩調節螺栓、帶刻度有鎖旋鈕、帶刻度旋鈕)

5種設定壓力，可配備電磁方向閥操作卸荷

可選切換時間延遲(僅DBW型)

插入式先導溢流閥(DB...K型4X系列)?

專為油路塊安裝設計

4種不同壓力范圍

4種調整元件選擇

結構緊湊，安裝方便

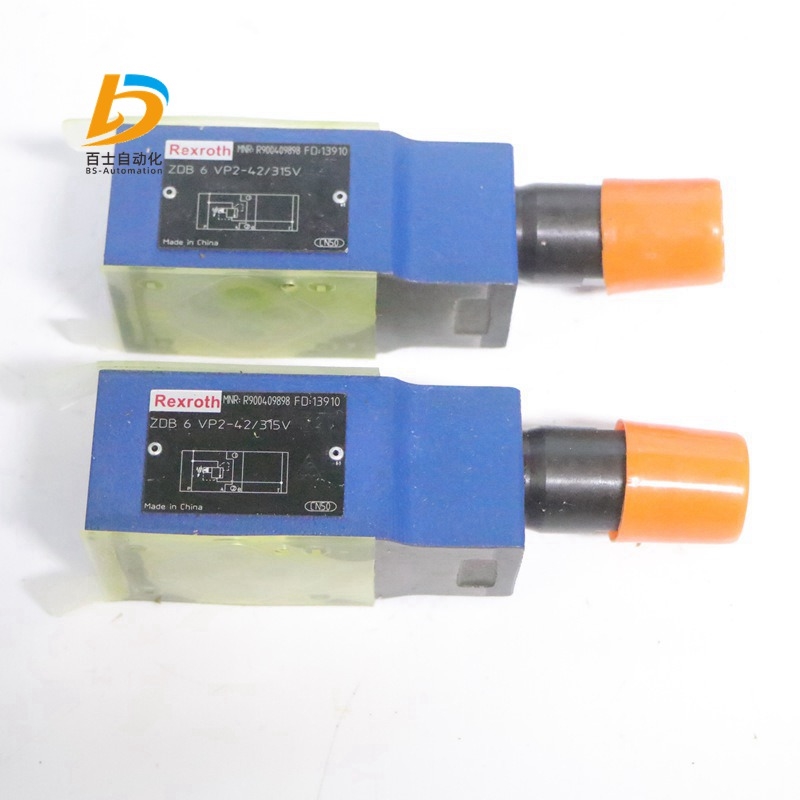

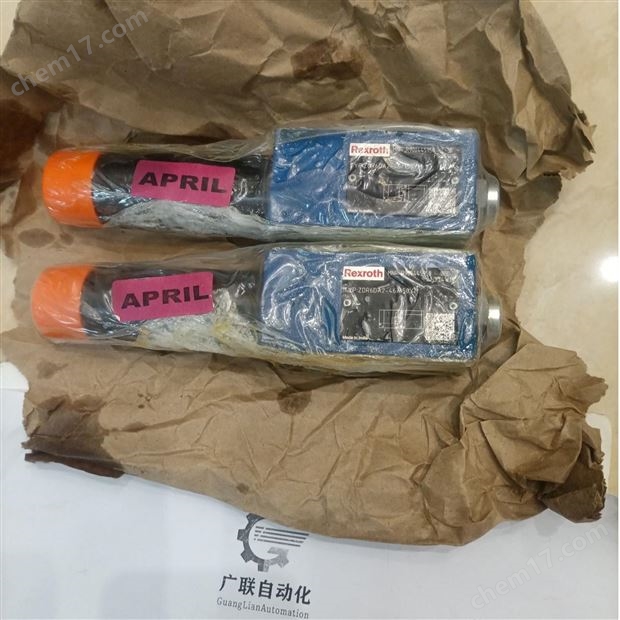

疊加式溢流閥(ZDB/Z2DB6型4X系列)?

疊加式結構，節省空間

安裝面符合DIN 24340 A型標準

4個壓力等級

5種可選有效流向

帶1個或2個插入式溢流閥

比例溢流閥(DBEM系列)?

帶集成電子元件

可根據電氣控制信號無級調節系統壓力

適配多種工業液壓場景

工作壓力可達350bar，流量700L/min

二、工作原理詳解

1. 直動式溢流閥工作原理

未達設定壓力?：當系統壓力較小時，閥芯在彈簧作用下保持關閉狀態

達到設定壓力?：系統壓力升高至超過彈簧預緊力時，閥芯被抬起開啟溢流

溢流過程?：液壓油從進油口經閥芯與閥體間隙從出油口流回油箱

特點?：結構簡單但調壓偏差較大，適用于低壓、小流量場合

2. 先導式溢流閥工作原理

未開啟先導閥?：系統壓力低時，先導閥關閉，主閥芯兩端壓力相等

開啟先導閥?：系統壓力升高至超過先導閥彈簧力時，先導閥開啟

主閥動作?：阻尼孔產生壓差使主閥芯上移，主閥口打開實現溢流

特點?：調壓精度高，適用于高壓、大流量系統

3. 比例溢流閥工作原理

通過比例電磁閥接收電氣控制信號

可連續調節系統壓力設定值

集成電子元件實現精確壓力控制

響應速度快，控制精度高

三、技術參數與性能特點

參數類別典型數值/特性說明

公稱壓力60-350bar不同型號壓力等級不同

公稱直徑0.6-10cm接口尺寸規格多樣

工作介質液壓油適用于各類液壓系統

控制方式電磁/機械/比例可根據需求選擇

溫度范圍-20℃~+80℃常規工作溫度區間

密封材料丁腈橡膠耐油耐壓性能好

響應時間<50ms(比例型)快速響應系統需求

流量范圍10-700L/min不同型號流量容量不同

四、應用行業與典型案例

1. 工程機械

壓路機、混凝土攪拌車液壓系統壓力控制

挖掘機、起重機等設備的過載保護

旋挖鉆機等特種車輛的制動系統

2. 石油鉆采

石油鉆機液壓盤剎系統的壓力限制

油田設備的壓力穩定控制

海上平臺液壓系統的安全保護

3. 機床制造

各類加工中心液壓系統的穩壓

自動化生產線的流體控制

精密機床的壓力補償

4. 其他工業領域

汽車制造生產線液壓系統

紡織機械自動化控制

船舶及海洋工程設備

風能發電設備液壓系統

食品包裝機械壓力控制

五、產品優勢與市場應用

技術優勢?：

德國Bosch Rexroth集團50年液壓技術積累

模塊化設計，維護簡便

高可靠性，使用壽命長

多種控制方式滿足不同需求

市場應用?：

全球工業自動化領域廣泛應用

中國市場在工程機械、石油鉆采等領域需求旺盛

產品型號豐富，可滿足不同工況需求

選型建議?：

根據系統壓力等級選擇合適型號

考慮流量需求確定通徑尺寸

根據控制精度要求選擇直動式或先導式

特殊工況可考慮比例溢流閥

通過以上分析可以看出，德國力士樂溢流閥憑借其可靠的工作原理、多樣化的產品系列和廣泛的應用領域，已成為工業液壓控制系統中的重要元件，為各類機械設備的安全穩定運行提供了有力保障。
