一、核心參數（先明確適配場景）

• 額定容量：500kg（K500 標識）；

• 輸出靈敏度：1.5±0.015 mV/V（典型值）；

• 供電電壓：DC 5~15V（推薦 DC 10V，避免超壓損壞）；

• 精度等級：C3（符合 OIML R60 標準）；

• 防護等級：IP67（不銹鋼密封，可適應潮濕 / 粉塵工業環境）；

• 溫度范圍：工作 -10~+60℃，存儲 -20~+70℃；

• 連接方式：4 芯屏蔽電纜（紅 / 黑 / 綠 / 白，部分批次為紅 / 黑 / 黃 / 藍）。

二、安裝操作（關鍵步驟，影響測量精度）

1. 安裝前準備

• 檢查傳感器外觀：無變形、裂紋，電纜無破損，接線端子無氧化；

• 準備適配配件：傳感器安裝底座需平整（建議不銹鋼材質），配套螺栓（扭矩符合手冊要求，通常 8~10 N?m），防松動墊圈（彈墊 + 平墊）；

• 清理安裝面：去除油污、毛刺、銹蝕，保證接觸面貼合無間隙。

2. 安裝規范（核心要求：單向受力、無附加應力）

• 受力方向：傳感器僅承受垂直向下的軸向負載（LCC07 為壓縮型），嚴禁橫向、扭轉、偏載受力；

• 安裝同軸度：負載施加中心需與傳感器中心軸線重合，偏載誤差需控制在≤3% 額定負載內；

• 固定方式：

  ① 將傳感器放置在平整底座上，保證底部貼合；

  ② 上部放置負載承板（需與傳感器上表面平行），用螺栓輕固定；

  ③ 預加載額定負載的 10%，檢查傳感器無偏移后，擰緊螺栓（避免過緊導致底座變形）；

• 電纜走線：屏蔽電纜需遠離動力線（≥30cm），避免彎折、拉扯，電纜出口處做防水固定（如電纜格蘭頭），剩余電纜盤繞固定（避免懸空晃動）。

三、接線操作（避免接錯燒毀傳感器）

1. 接線定義（通用標準，以實物標簽為準）

2. 接線步驟

• 斷電操作：所有接線需在供電斷開狀態下進行；

• 剝線處理：電纜剝線長度≤5mm，避免芯線短路，屏蔽層保留 10~15mm（僅單端接地，推薦接儀表端外殼）；

• 連接方式：建議用接線端子 / 插頭連接（避免直接絞接），擰緊后用絕緣膠帶 / 熱縮管包裹；

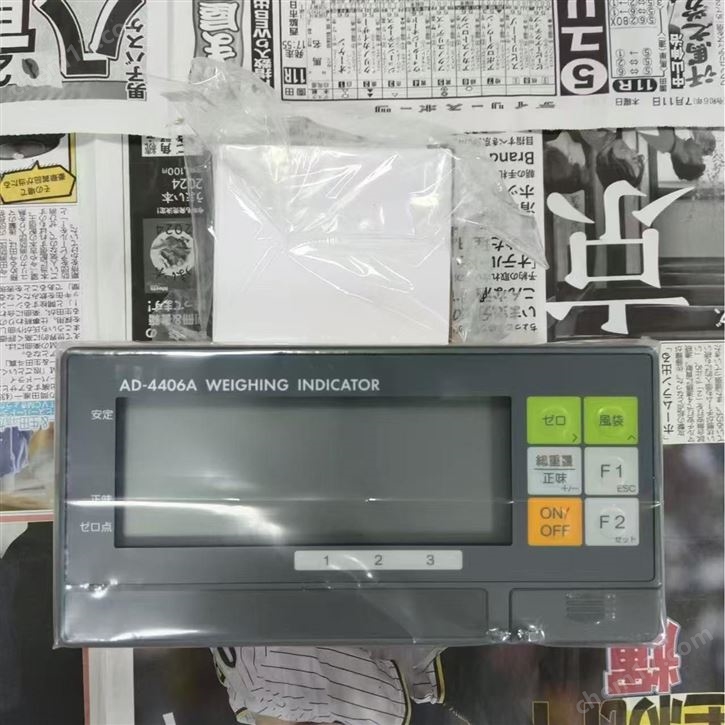

• 適配設備：可直接連接 AND 系列稱重顯示控制器（如 AD-4401/AD-4328），或外接信號放大器（將 mV 級信號轉為 4~20mA/0~10V）。

3. 接線檢查

• 用萬用表測量 Exc + 與 Exc - 之間電阻：約 380±20Ω（正常范圍），Sig + 與 Sig - 之間電阻約 350±20Ω；

• 若電阻為 0 或無窮大，說明傳感器內部短路 / 斷路，禁止使用。

四、校準操作（保證測量精度）

1. 校準前準備

• 供電穩定：接通傳感器供電，預熱 15~30 分鐘；

• 空載清零：確保傳感器無負載，在顯示儀表上執行 “清零” 操作；

• 標準砝碼：準備 500kg（額定值）或分段砝碼（如 100/200/300/400/500kg），砝碼精度≥0.1 級。

2. 校準步驟（以 AND AD-4401 儀表為例）

1. 進入校準模式：長按儀表 “CAL” 鍵 3 秒，輸入校準密碼（默認 1234），按 “確認”；

2. 零點校準：確認傳感器空載，按 “ZERO CAL”，儀表自動完成零點標定；

3. 量程校準：

• 放置額定砝碼（500kg）到傳感器中心位置；

• 按 “SPAN CAL”，輸入砝碼值（500.00kg），按 “確認”；

• 儀表顯示標定值，確認無誤后按 “保存”；

4. 驗證校準：移除砝碼，重新加載 250kg（半量程），檢查顯示值與實際砝碼值誤差（C3 級精度要求），若誤差超差，重復量程校準步驟。

五、日常使用操作要點

1. 負載施加

• 負載需平穩放置，避免沖擊、跌落（瞬時過載≤150% 額定負載，長期過載≤120%）；

• 多傳感器并聯使用時（如稱重臺），需保證各傳感器受力均勻，加裝限位裝置防止過載。

2. 數據讀取

• 靜態測量：負載穩定后（約 1~2 秒）讀取數據，避免動態負載下讀數；

• 動態測量：若需測動態力，需搭配動態采集儀，設置采樣頻率≥100Hz。

3. 環境適配

• 潮濕環境：定期檢查電纜密封處，避免水進入傳感器內部；

• 腐蝕環境：傳感器表面可涂抹防銹油（避免接觸酸性 / 堿性介質）；

• 溫度補償：若使用環境溫度波動大，需在儀表中開啟 “溫度補償” 功能。

六、維護與故障排查

1. 日常維護

• 定期清潔：用干布擦拭傳感器表面，避免用高壓水槍直接沖洗；

• 電纜檢查：每月檢查電纜有無磨損、老化，接線端子有無松動；

• 周期校準：建議每 6~12 個月校準一次（工業使用場景）。

2. 常見故障及解決

七、安全注意事項

1. 嚴禁拆解傳感器（密封結構破壞后，防護等級和精度失效）；

2. 供電電壓嚴禁超過 DC 15V，避免燒毀內部應變片；

3. 維修需由 AND 授權人員操作，私自拆解不予保修；

4. 報廢處理：按工業廢棄物處理，避免傳感器內金屬污染環境。
