在工業生產的眾多領域中，耐火材料扮演著至關重要的角色，它是高溫窯爐等關鍵設備的“鎧甲”，守護著生產的安全與穩定。成百上千塊耐火材料構筑起的防線，任何一塊出現內部缺陷，，隨時引發設備故障、生產中斷，甚至造成嚴重的安全事故。而如何精準檢測耐火材料內部的缺陷，一直是行業內的難題。而來自GSSI的FLEX 手持式雷達，它將為耐火材料內部缺陷檢測帶來革命性的變化。

耐火材料內部缺陷：潛藏的巨大隱患

耐火磚作為高溫環境下的關鍵耐火材料，其質量直接關系到窯爐等設備的運行安全和使用壽命。在耐火磚的生產過程中，由于原料配比、生產工藝等多種因素的影響，內部容易出現以下缺陷：

• 孔洞與氣孔：是材料內未被充分填充的空氣或氣體空間。

• 裂紋：因材料收縮、熱應力或機械應力引起的縱向或橫向裂縫。

• 裂隙與分層：層間未結合緊密或出現剝離、分層現象。

• 缺陷顆粒：雜質、夾雜或未充分反應的材料微粒。

• 氣孔連通：多孔結構之間形成的連通通道。

這些缺陷如同隱藏在磚體內部的“暗傷”，在設備運行時，隨著溫度的反復變化、壓力的持續作用，極有可能擴大，最終導致耐火磚失效。

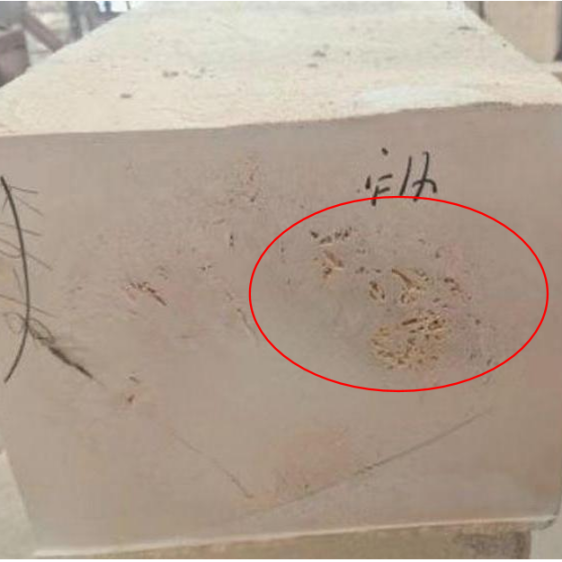

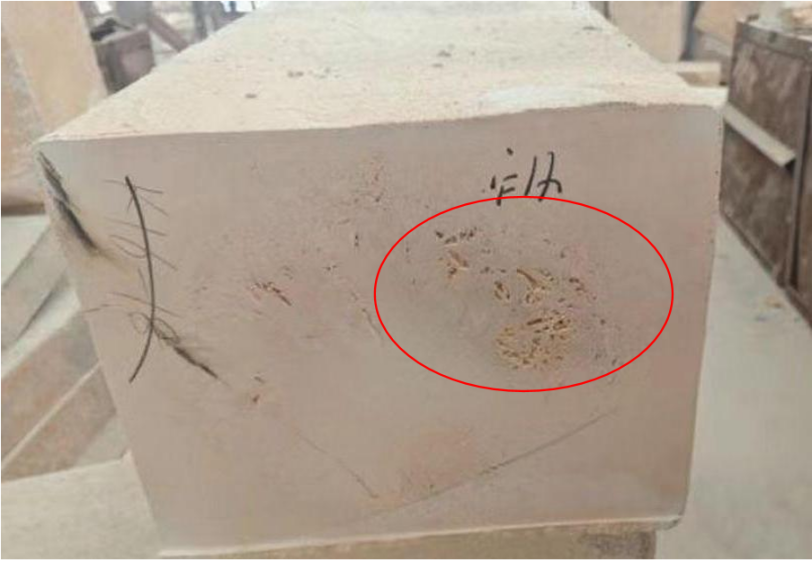

耐火磚的孔洞缺陷

傳統的耐火磚內部缺陷檢測方法難以滿足精準、高效、無損的檢測需求。剖磚法會直接破壞耐火磚，使其無法再投入使用，造成了極大的浪費；超聲波法操作復雜、耗時費力，對于成批量的耐火磚檢測來說，效率極低，難以實現全面的質量控制；稱重法更是只能通過重量大致判斷，無法確定缺陷的具體位置和大小，根本無法為耐火磚的質量評估提供可靠依據。

GSSI 品牌在探地雷達領域擁有悠久的歷史和深厚的技術積累，始終走在行業創新的前沿。其研發的FLEX NX/LT手持式雷達凝聚了眾多技術。

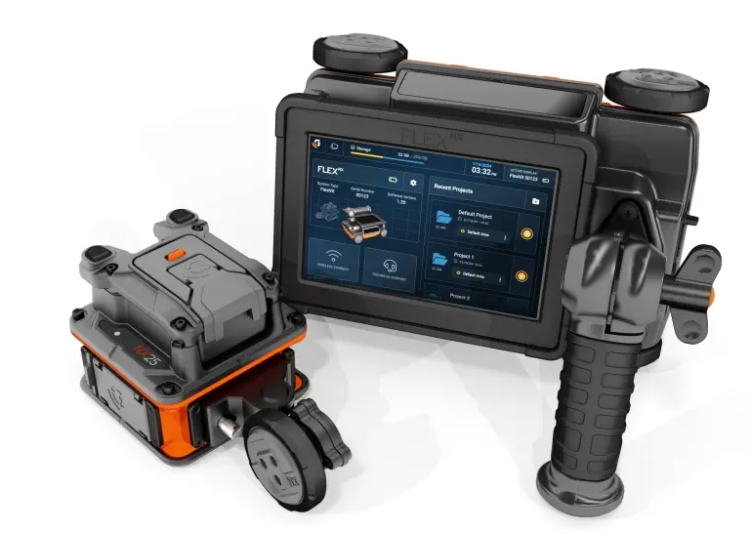

FLEX NX 手持式雷達

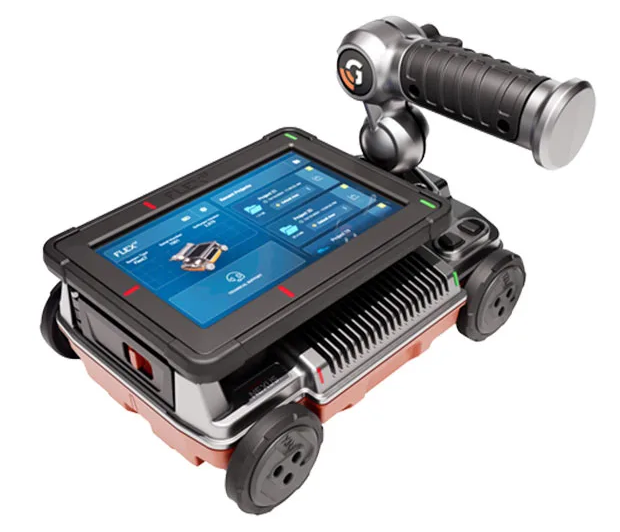

FLEX LT 手持式雷達

FLEX 手持式雷達憑借高頻電磁信號的穿透能力，它能夠?qū)崿F(xiàn)對木材、陶瓷、復合材料等非金屬結構內缺陷的快速、非破壞性檢測。通過實時成像技術，用戶可以輕松識別內部裂縫、空洞、夾層和異物等缺陷，幫助提升產品質量和安全保障。

同時，F(xiàn)LEX 手持式雷達操作簡便、檢測速度快。相比超聲波法繁瑣的流程和漫長的檢測時間，它能夠在短時間內完成對多塊耐火磚的檢測，極大地提高了檢測效率，非常適合生產企業在出廠前對耐火磚進行全面的質量把控。

實測案例一

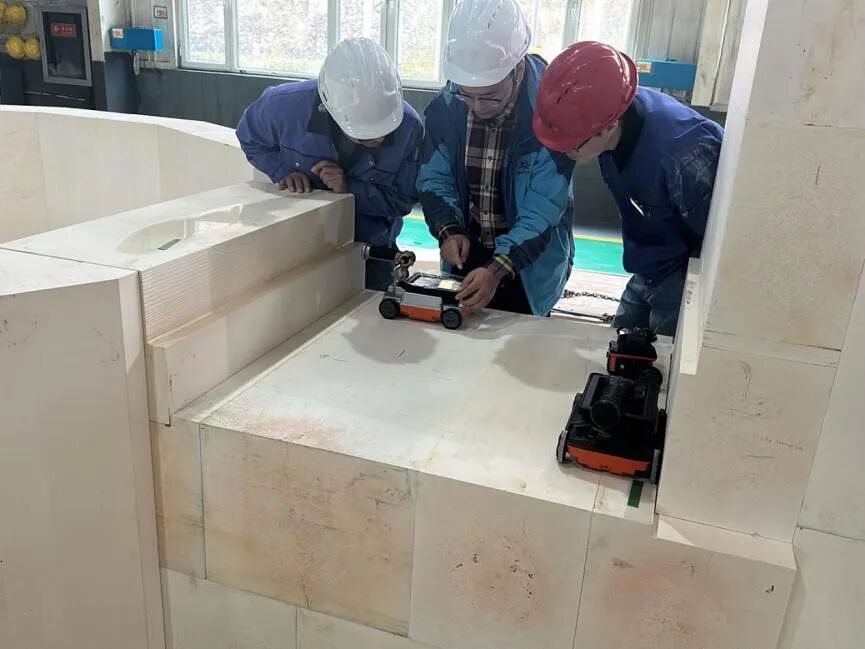

采用FLEX LT手持式雷達對多塊外觀相似、采用相同生產工藝的耐火磚進行檢測，通過設備顯示屏，可以實時觀察到耐火磚內部的結構圖像。

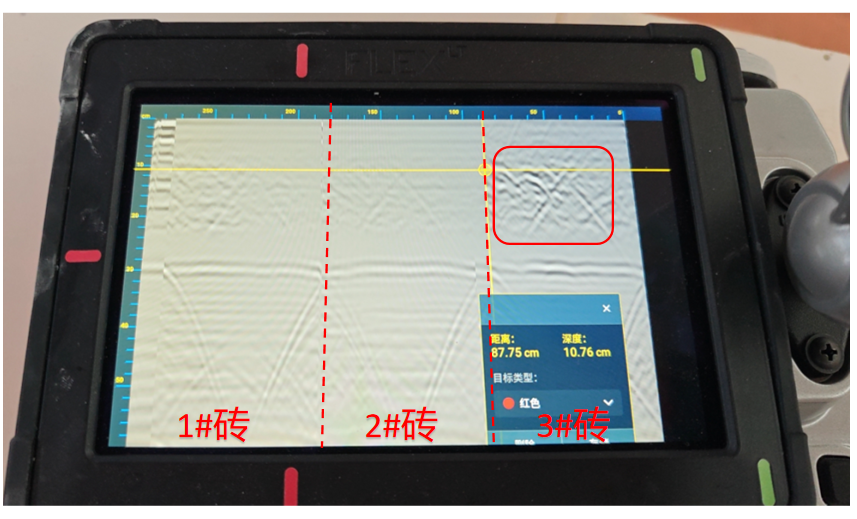

下圖為連續掃描三塊并列耐火磚的雷達圖像?？梢钥吹?，1、2號耐火磚內部無明顯反射，內部較為密實。而3號耐火磚內部約10cm深度位置則有較為明顯的反射特征，表明3#磚內部可能存在孔洞或裂隙等質量缺陷。

實測案例二

FLEX NX 手持式雷達采用步進頻率連續波技術（30-6000MHz），探測深度75cm，能夠?qū)Υ蠛穸饶突鸫u的內部缺陷實現高效精準檢測。

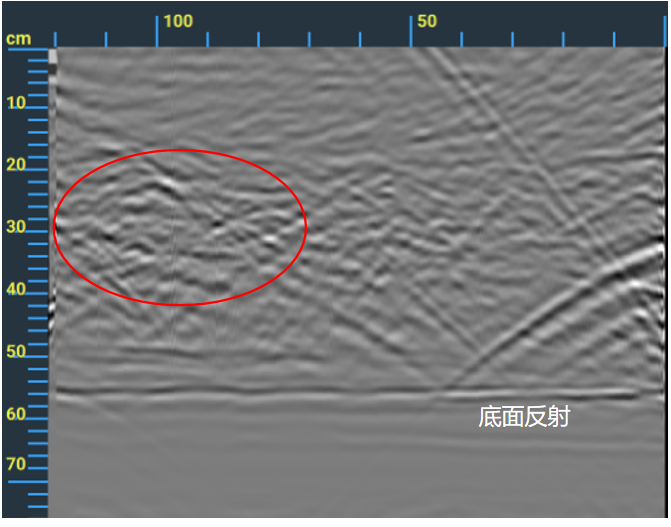

下圖為檢測55cm厚耐火磚的雷達圖像?？梢钥吹?，該圖像底面反射十分明顯，深部信號清晰可見。在左側紅圈區域有明顯的反射特征，表明可能存在孔洞或裂隙等質量缺陷。

實測案例三

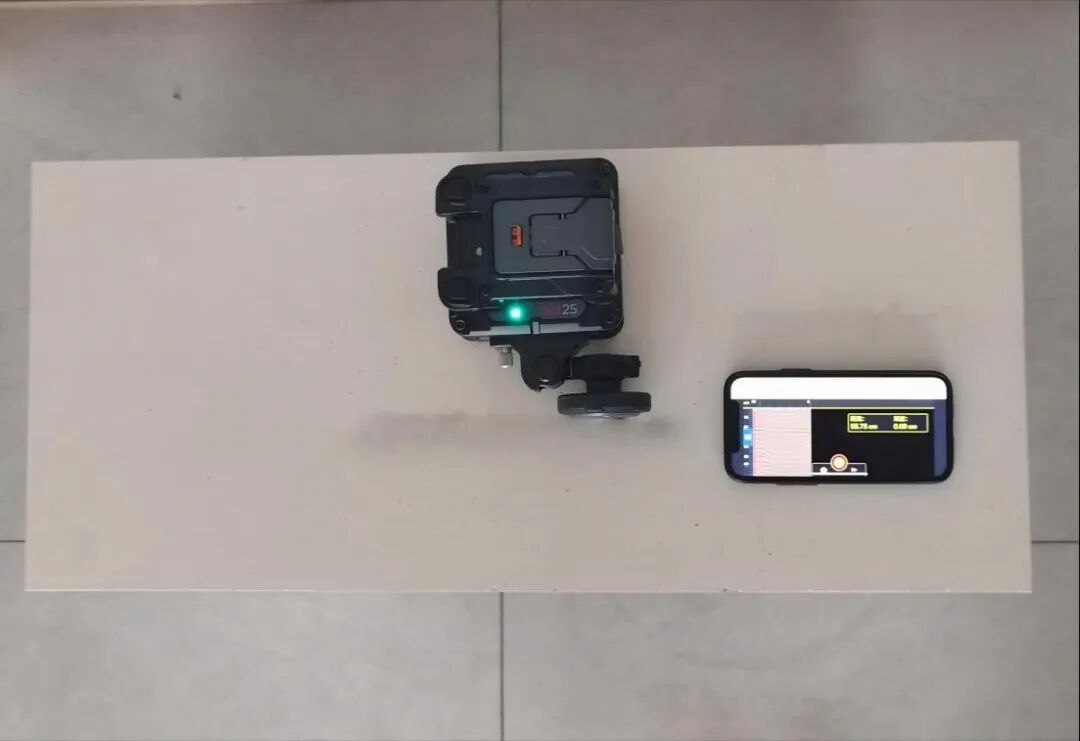

FLEX NX 手持式雷達可配置NX15/NX25衛星天線，該天線體積更小、重量更輕，適合對異形耐火磚狹小區域的檢測。衛星天線自帶WiFi模塊可與個人手機或平板直連，檢測圖像可實時觀測。

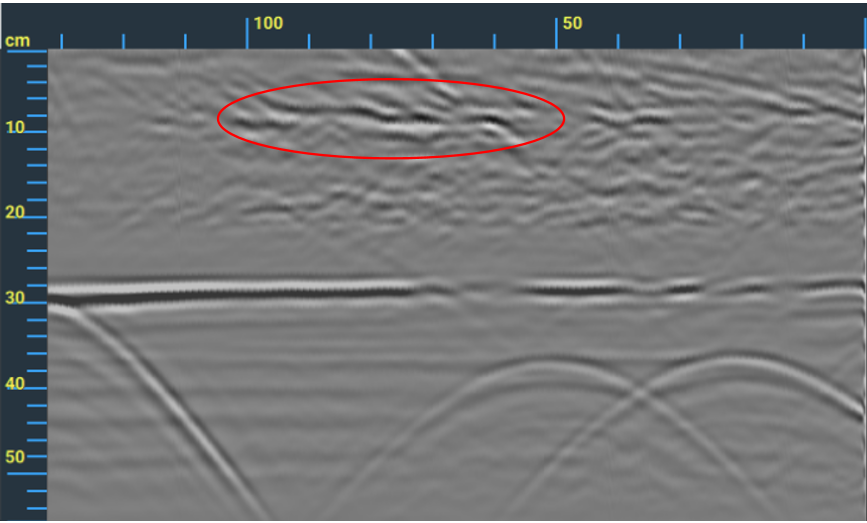

下圖為采用NX25衛星天線檢測耐火磚的雷達圖像?？梢钥吹剑诶走_(dá)圖像紅圈區域有明顯的反射特征，反射同相軸較為連續，表明可能存在裂隙或分層等質量缺陷。
