半導體客戶現場｜高純度氮?dú)獾姆€(wěn)定支撐
半導體客戶現場｜高純度氮?dú)獾姆€(wěn)定支撐
文章前言
Preface to the article
在上期內容從生產到檢測｜氮?dú)猓灤┵|(zhì)量控制的隱形工藝中，我們提到：氮?dú)庳灤┲圃斓拿恳粋€(gè)環節——從焊接到檢測，從干燥到惰化。它讓工藝更穩定、結果更可控，也構成了電子制造中最“安靜”的部分。
這一期，我們走進一間上海的半導體封裝檢測工廠。這里的生產節奏精準到秒，環境指標精確到 ppm。任何一絲氧氣波動、任何一次露點偏差，都可能意味著批次報廢。
HOLANG 的 NPL系列 模塊式氮?dú)獍l(fā)生器，正是在這樣的環境中運行，用“穩定”證明技術的價值。
一、項目背景：封裝檢測的“隱形門檻”??
封裝檢測看似屬于制造的末端，卻是產品質量的分水嶺。在鍵合、模封、老化測試、氣密檢測等環節中，氮?dú)獾募兌扰c穩定性直接決定了檢測結果是否可復現。
客戶原先使用瓶裝氮?dú)夤?。瓶體切換造成氣氛波動，每次換瓶后檢測設備都需要重新穩定，而廢氣壓力損失與運輸成本也逐年上升。在整體能耗、工藝連續性、人員安全三方面權衡后，客戶決定引入氮?dú)獍l(fā)發生器，并在多家供應商方案中選定 HOLANG NPL系列 模塊式氮?dú)獍l(fā)生器。
客戶看重的不只是“造氣”能力，更是長期運行的穩定與擴展性。
二、方案設計：模塊式思維的力量 ??
NPL 系列采用 PSA（Pressure Swing Adsorption）變壓吸附技術，以高效碳分子篩為核心吸附介質，通過多模塊協同切換，實現高純度氮?dú)獾倪B續輸出。系統設計邏輯是“以檢測為核心、以冗余為保障”：
多模塊并聯結構，確保單模塊維護時系統仍可正常運行；
智能聯控程序，自動調整吸附與均壓節奏，使純度波動控制在微小范圍；
空氣預處理系統（冷干+吸干組合），穩定露點，保護分子篩壽命；
在線氧分析 + 露點監控 + 自動排放邏輯，形成三層防線；
PLC 集中控制系統，智能觸摸屏查看純度、流量等數據。
這種模塊式結構，不僅讓系統啟動時間更短，也使后期擴展更靈活——當產線增加，只需并聯一個模塊即可。

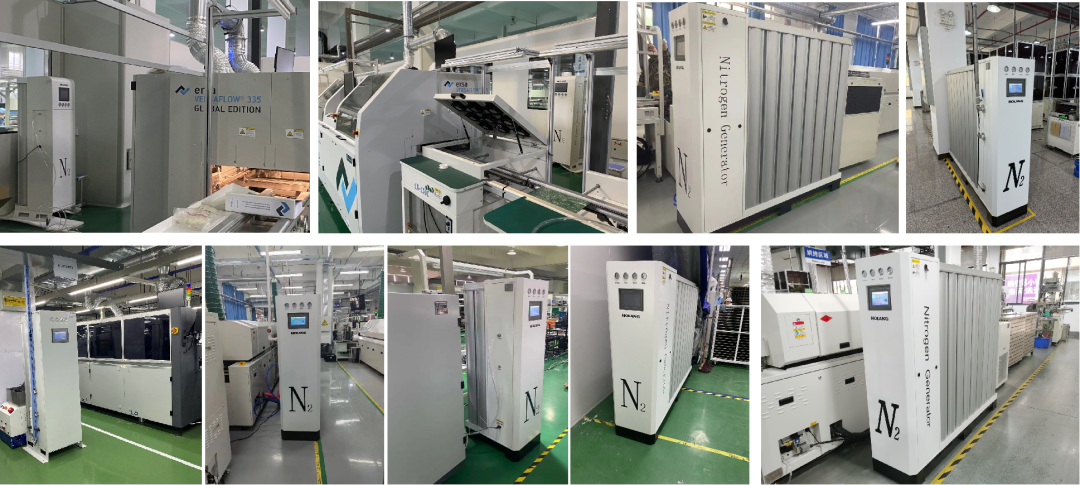

三、工程落地：潔凈區里的“隱形工程” ??
與傳統機房安裝不同，封測廠屬于高潔凈度區，安裝團隊必須在規定塵粒等級內作業，所有材料、接頭、軟管均需通過防靜電與低揮發性測試。
HOLANG 團隊采用模塊化吊裝方案，在有限空間內完成設備布置與氣路布局。項目周期壓縮了近 40%，并通過系統化布線讓后期維護可單模塊拆裝。
調試階段，工程師通過PLC監控壓力、塔切換節奏和氧濃度曲線，系統氧含量從常規空氣降至個位ppm僅用幾十分鐘，露點維持在 -55℃ 至 -60℃ 區間。檢測設備無縫接入后，產線氣氛參數穩定，測試重復性明顯提升。
四、運行反饋：穩定，是杰出的效率 ??
系統投運后，客戶檢測部門反饋：
氧含量波動下降約 80%，檢測一致性提升；
氣源切換次數清零，工位無需停機等待；
年度運行成本較瓶裝氣模式降低近 三分之一；
維護間隔由每月一次延長至每季度一次；
系統能耗穩定下降，功率利用率提升約 10%。
通過 PLC 監控平臺，運維人員可實時查看純度、露點、能耗與運行小時數，并依據趨勢進行預防性維護，實現設備狀態“自診斷”。
五、技術延伸：從“供氣設備”到“系統平臺” ??
過去，制氮機只是設備；現在，它是一套數據化系統。NPL 模塊式結構讓氮?dú)馍a(chǎn)過程全面可監控、可記錄、可預測。
這意味著氮?dú)鈴摹跋钠贰弊兂闪恕翱蓛?yōu)化的能源單元”，真正融入智能制造的邏輯。
?? 總結：
在半導體封裝檢測這種“容錯率接近零”的領域，穩定不是口號，而是一種工程信仰。HOLANG 的 NPL系列 模塊式氮?dú)獍l(fā)生器，用模塊、程序與數據，把這份穩定從理論變成現實。
它不追求“看起來復雜”，而追求“永遠可靠”。
?? 下期預告：
穩定不是終點，而是系統被驗證的開始。從需求討論、參數確認，到安裝調試與長期運行，每一臺氮?dú)獍l(fā)生器的“可靠”都不是天生的，而是被一步步打磨出來的結果。
下一期，我們將從工程師的角度出發，講述 《一套系統的誕生：從需求到落地的思維過程》——那些隱藏在設計圖紙與現場調試背后的思考、取舍與邏輯，如何最終決定一臺系統能否真正被稱為“穩定”。
