安科瑞鮑靜君 趙夢玲

在現代化的配電系統中，電力數據的重要性不言而喻。無論是為了實現精細化能耗管理，還是為了應對日趨嚴格的碳排考核，大量的回路計量點已成為標配。然而，當您打開一個又一個配電箱，面對滿滿當當?shù)膬x表和捉襟見肘的空間時，一個現實的問題便擺在了眼前：電箱空間不夠用，怎么辦？

傳統的解決方案往往是增加配電箱，或者進行復雜的線路改造，這不僅成本高昂，施工麻煩，更讓本就擁擠的配電室雪上加霜。現在，安科瑞推出的ADW600系列儀表，以其創新的模塊化設計與強大的功能集成，給出了一個答案：一臺ADW600網關，即可統領全局，1臺頂12臺！

突破傳統，網關與電表的融合

ADW600系列并非普通的單回路電表，而是一套以智能網關為核心的模塊化電力監控系統。它將“網關”與“電表”合二為一。

產品由ADW600系列智能網關和ADW600多回路計量模塊兩大部分組成。網關是整個系統的“大腦”，而計量模塊則是分布在各個回路的“感官”。它們之間通過標準的網線進行連接，即可組成一個強大的多回路監控網絡。

核心優勢：1臺網關，管理12個回路！

根據說明書，ADW600-M系列智能網關（包括CE以太網版、4G版、WiFi版）最多可連接12個回路計量模塊！這意味著，過去需要安裝12個獨立電表、并為其配備復雜的二次接線才能完成的計量任務，現在只需1臺ADW600網關，搭配若干個ADW600-I電流計量模塊即可輕松搞定。

• 空間節省80%以上：原本需要安裝一排電表的位置，現在只需要一個網關和幾個并排安裝的模塊，體積小巧，極大地釋放了電箱內的寶貴空間。

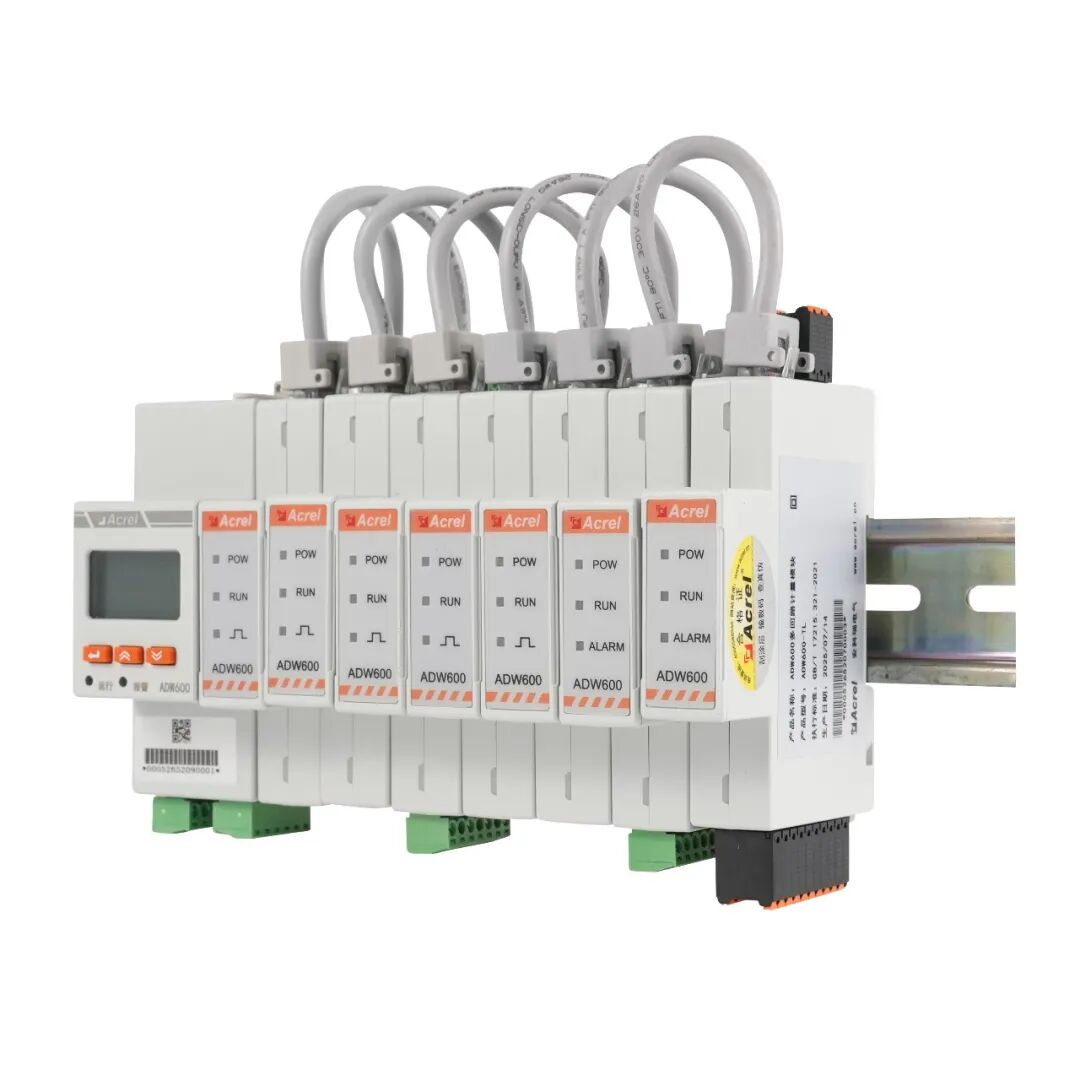

  接線簡化，一目了然：模塊之間采用網線連接，代替了傳統復雜、易出錯的二次線。安裝就像搭建積木一樣簡單，從網關的BUS-OUT連接到模塊的BUS-IN，再從模塊的BUS-OUT連接到下一個模塊的BUS-IN，依次串聯，井然有序。

不只是計量，功能強大超乎想象

ADW600的價值遠不止于節省空間。它通過不同的功能模塊組合，幾乎可以滿足低壓配電側所有的監控需求。

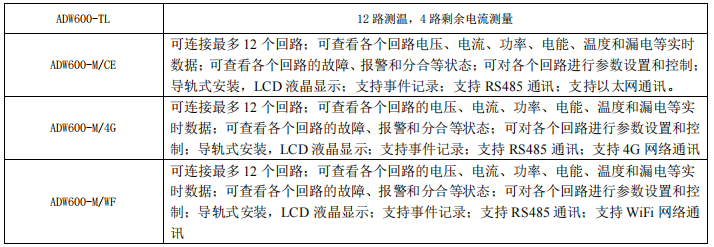

• ADW600-U（電壓模塊）：負責采集母線的電壓信號，為整個系統提供電壓基準。

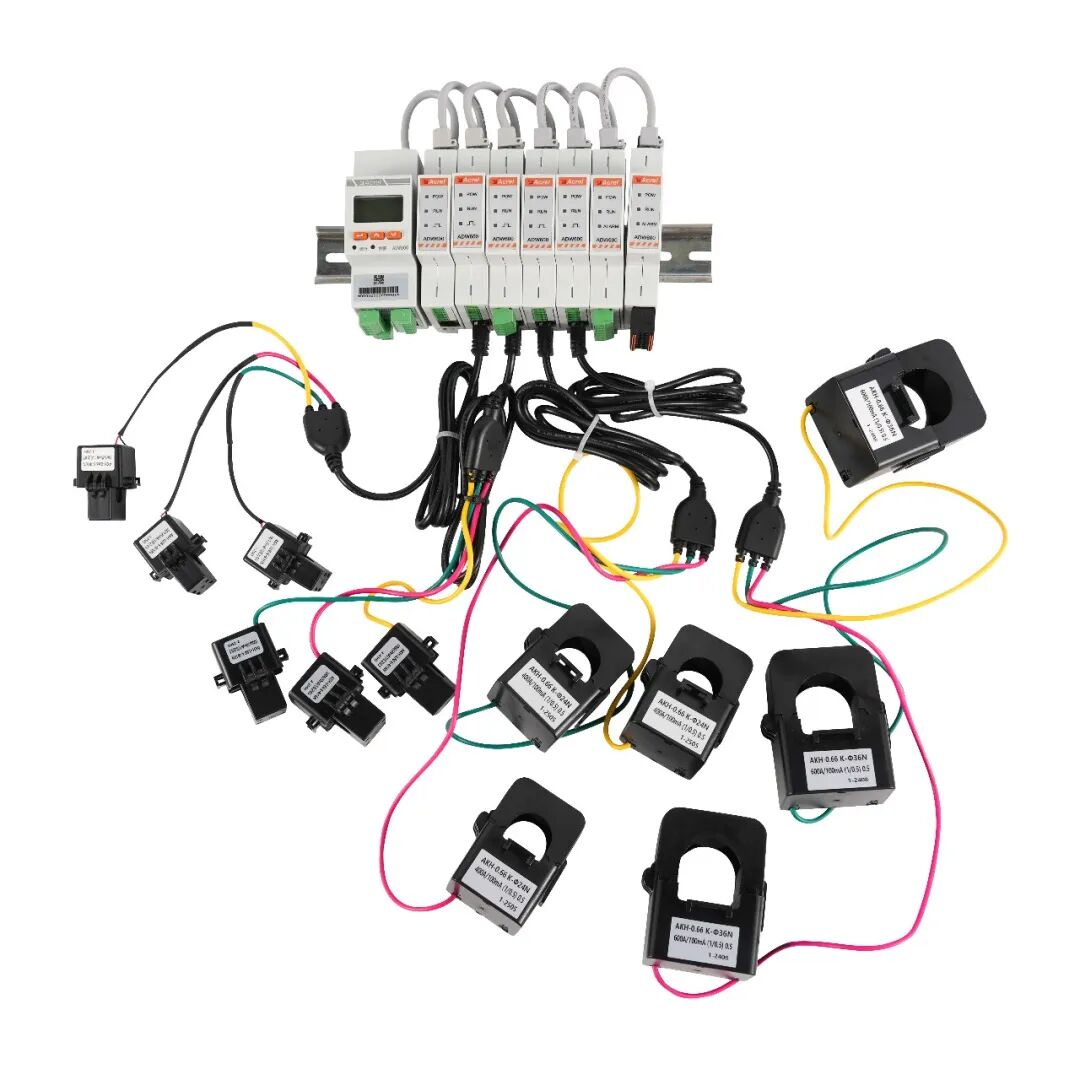

• ADW600-I（電流模塊）：這是最核心的計量模塊，每個模塊負責一個三相回路的電流、功率、電能等全電量測量。它直接配套RJ12接口的開口式互感器，安裝無需拆線，安全便捷。規格覆蓋了從D10（6A）到D36（600A）的寬量程，滿足不同負載需求。

• ADW600-K（開關量模塊）：提供4路開關量輸入和2路開關量輸出，輕松實現斷路器狀態的遠程監視與分合控制。

• ADW600-TL（測溫漏電模塊）：集成12路溫度測量和4路剩余電流測量，為電纜接頭測溫、漏電監控等安全關鍵場景提供數據支持，防患于未“燃”。

您可以根據實際需要，像搭積木一樣自由組合這些模塊，無論是單純的電能計量，還是復雜的電力監控、溫度報警、遠程控制，ADW600都能勝任。

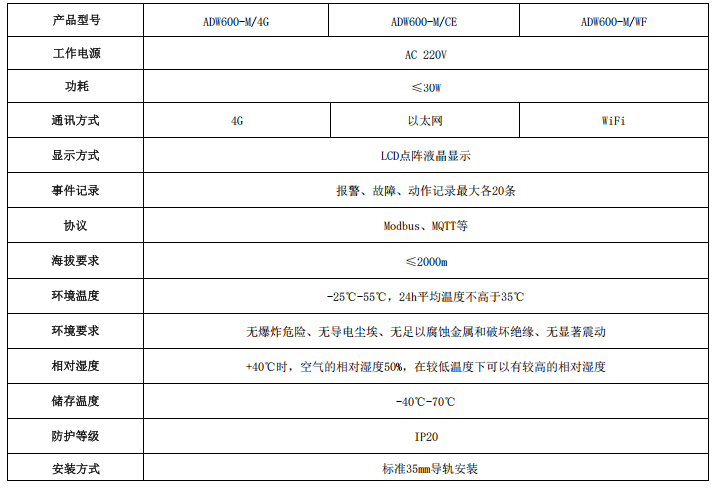

強大的心臟：ADW600智能網關

網關是整個系統的核心，它不僅負責收集所有下行模塊的數據，還承擔著數據處理、存儲和上送的重任。

• 多種通訊方式，無縫對接各類系統：ADW600-M系列網關提供了以太網、4G、WiFi三種通訊選擇，無論現場是有線網絡覆蓋，還是需要依賴運營商網絡，都能靈活適配。通訊協議支持標準的Modbus和MQTT，可以輕松接入各種能源管理平臺、樓宇自控系統或云平臺。

• 本地監控，數據盡在掌握：網關自帶LCD點陣液晶顯示屏，通過面板上的按鍵，可以直接翻頁查看各個回路的實時電壓、電流、功率、電能、溫度、漏電等關鍵數據，以及報警和分合狀態，現場巡檢一目了然。

• 事件記錄，追溯有據：網關內部可記錄多達20條的報警、故障和動作事件，為故障分析和運維管理提供了寶貴的歷史依據。

結語

在配電箱內，空間就是效率。ADW600系列儀表以其“1臺頂12臺”的集成能力，創新的模塊化設計，以及強大的通訊和擴展功能，為低壓多回路計量場景提供了一個全新的、高效的解決方案。它不僅是設備的革新，更是配電設計理念的進步。

如果您也正面臨電箱空間緊張的困擾，或者正在規劃一個全新的能效管理系統，ADW600無疑是您值得重點考慮的理想選擇。
