面向下一代GPU VPD架構的供電系統超低壓大電流測試方案

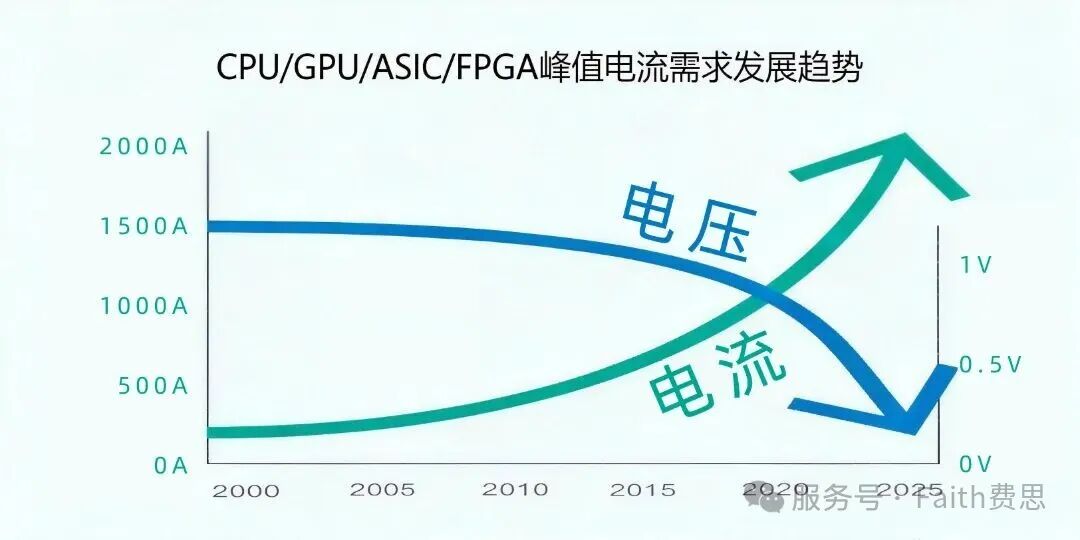

隨著AI訓練模型的復雜度持續提升，GPU的峰值電流需求將達到2000A-5000A甚至更高水平，而核心電壓則維持在0.8V甚至更低。傳統LPD（橫向供電）架構電流路徑長、寄生參數大、動態響應慢等原因，已無法滿足下一代GPU的供電需求。

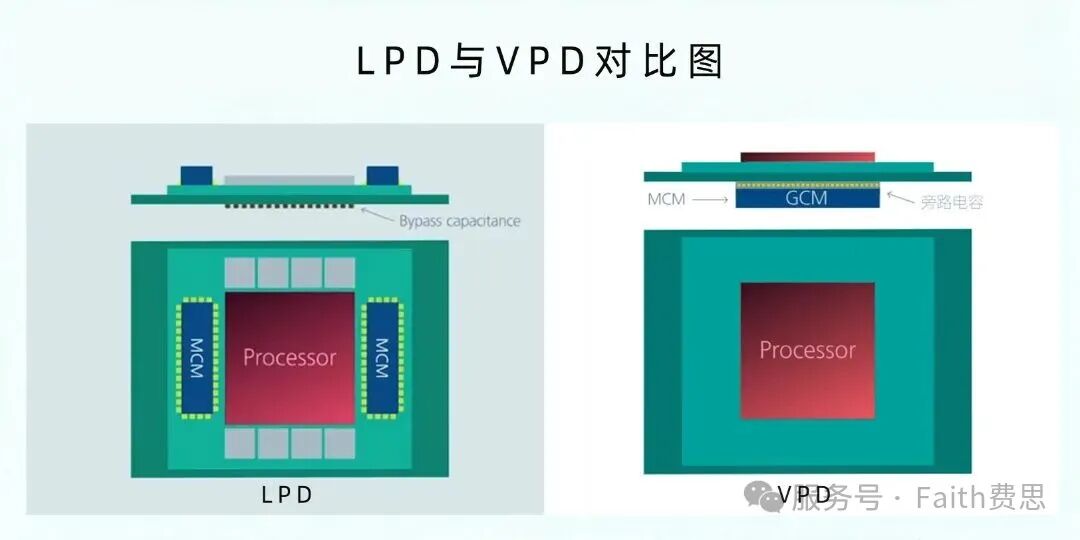

今年CES上，英偉達NVIDIA確定Rubin會用VPD（垂直供電）方案。根據英偉達NVIDIA的說法，Rubin架構將搭載更寬、更多的HBM4顯存，HBM因?yàn)橐呀?jīng)占據了GPU封裝周圍所有空間，物理位置已經沒有給LPD(橫向供電)，因此VPD是確定性方案。英特爾、谷歌也都已開始嘗試VPD方案，華為也在關注這項技術，華為有一項關于“芯片垂直供電系統”的發明。（信息來源：電子工程專輯）
（圖片來源：Vicor）
然而，VPD架構的引入也對供電系統的測試驗證提出了挑戰：如何在極低電壓下精確模擬數千安培的動態負載，如何驗證PMIC（電源管理芯片）在納秒級瞬態響應中的穩定性，成為擺在所有上游供應商面前的生死線。
技 術 挑 戰
VPD架構下的測試難點及應對
挑戰維度 | 具體表現 |
超低電壓帶載能力 | 核心電壓低至0.8V以下，要求測試設備具備極低的起始工作電壓（<0.5V） |
超高電流模擬 | 峰值電流達5000A，需設備具備大電流擴展能力與高穩定性 |
動態響應測試 | 瞬態電流響應變化率需達5A/us，以模擬AI任務的突發負載 |
PMIC/VRM穩定性驗證 | 需捕捉電壓跌落（Droop）與過沖（Overshoot）等微秒級瞬態 |
GaN/SiC器件適配 | 高頻開關器件對測試設備的高精度與低干擾提出更高要求 |
面對這些挑戰，傳統電子負載已難以勝任。憑借深厚技術積累的產品性能，N系列超低電壓大電流電子負載，專為GPU/CPU超低電壓測試場景設計，具備0.2V起始的超低壓帶載能力，能夠覆蓋下一代GPU核心電壓的測試范圍。在電流吞吐方面，N系列不僅能夠穩定實現2000A的大電流測試，更具備擴展至5000A極限測試的能力，精準復現GPU在AI訓練峰值時的滿載工況。
尤為關鍵的是，N系列低壓大電流電子負載具備高達20A/μs的動態電流斜率，遠超行業普遍標準。這意味著它能夠逼真模擬GPU在執行復雜矩陣運算時毫秒級的電流驟變，協助工程師捕捉PMIC（電源管理芯片）在動態下的微小電壓跌落（Droop）與過沖（Overshoot），從而優化環路響應速度，確保供電系統的穩健。正是憑借這一性能，已獲得英偉達NVIDIA及其核心PMIC、GaN供應商的高度認可，成為其研發實驗室重要的測試設備。
N系列電子負載微妙級動態響應下的電流變化圖
在英偉達NVIDIA的生態體系中，高效的供電不僅依賴于架構創新，更離不開功率半導體材料的迭代。為了配合VPD架構對高開關頻率與低損耗的嚴苛要求，以GaN（氮化鎵）和SiC（碳化硅）為代表的寬禁帶器件已成為主流。測試方案深度融入了這一趨勢，其高精度負載能夠有效驗證GaN器件在高頻下的開關特性與熱穩定性，幫助合作伙伴優化圖騰柱PFC及LLC諧振變換器的拓?fù)湓O(shè)計，從而在有限的空間內實現更高的功率密度與轉換效率。
解 決 方 案

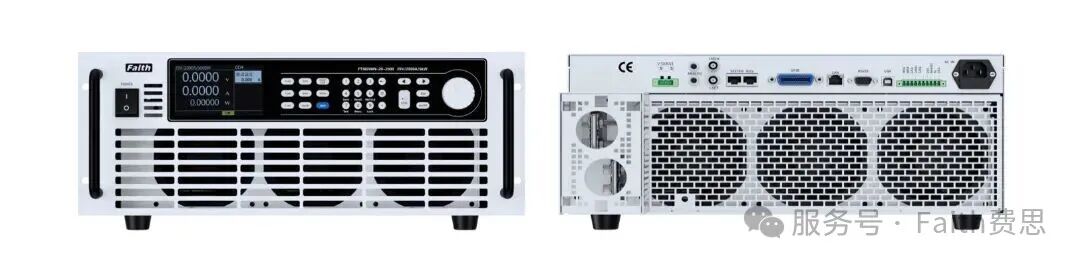

N系列超低電壓大電流電子負載
深耕低壓大電流測試領域多年，其技術積累源于新能源領域最嚴苛的測試需求，并針對英偉達NVIDIA VPD架構AI算力場景進行了深度優化，專為CPU/GPU供電測試設計的費思N系列電子負載系列具備以下核心技術優勢：
N系列：支持 0.2V滿電流帶載，達5000A@0.2V，匹配下一代GPU VPD架構的核心電壓；
最小內阻 ＜0.2mΩ，確保低壓工況下的高電流拉載能力，極大降低測試功耗。超高電流擴展能力
單機支持 2000A@0.2V（FT68206N-20-2000）；
可擴展至 5000A@0.2V（FT68215N-20-5000），覆蓋AI訓練峰值負載需求。極速動態響應速度
20A/us的瞬態電流響應變化，瞬態測試頻率可達20kHz，可精準模擬GPU在矩陣運算中的微秒級電流驟變，幫助工程師捕捉PMIC（電源管理芯片）瞬態響應。
高精度瞬態捕捉
支持 電壓跌落（Droop） 與 過沖（Overshoot） 實時監測；
電壓測量精度高達 0.025%+0.025%F.S.，電流測量精度 0.05%+0.05%F.S.，確保測試數據可靠。多種測試模式
支持 恒電流、恒電壓、恒電阻、恒功率 四種模式；
提供 序列測試功能，可編輯復雜負載時序，模擬實際工況，適用于PMIC（電源管理芯片）動態特性驗證。
多種測試模式
支持 恒電流、恒電壓、恒電阻、恒功率 四種模式；
提供 序列測試功能，可編輯復雜負載時序，模擬實際工況，適用于PMIC（電源管理芯片）動態特性驗證。
通信與控制
支持 RS232、RS485、LAN、USB、CAN（選配）；
支持 SCPI與ModBus協議，便于系統集成與自動化測試，可快速融入現有測試平臺。
以下為 N系列電子負載中適用于GPU VPD研發測試的主力型號，用戶可根據電流需求選擇：

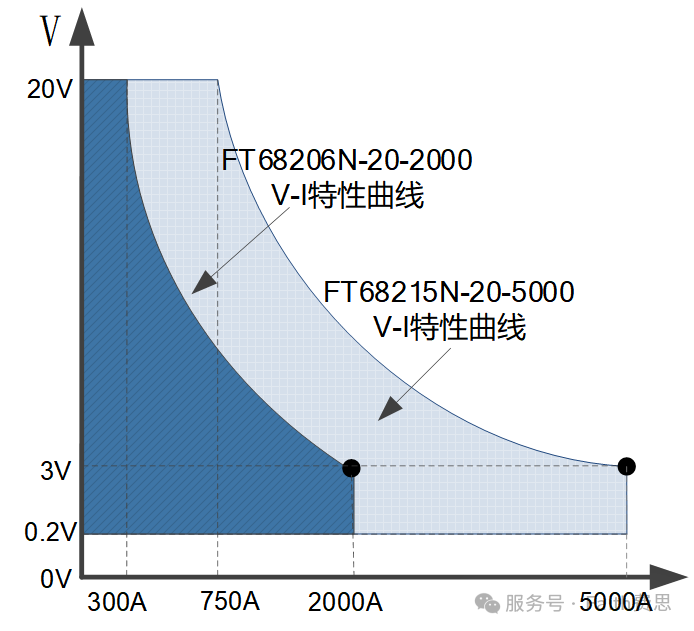

型號 | 電壓 | 電流 | 功率 | 滿電流電壓 | 尺寸 |
FT68203N-20-1000 | 20V | 1000A | 3kW | 0.2V@1000A | 3U |
FT68206N-20-2000 | 20V | 2000A | 6kW | 0.2V@2000A | 5U |
FT68209N-20-3000 | 20V | 3000A | 9kW | 0.2V@3000A | 12U |
FT68212N-20-4000 | 20V | 4000A | 12kW | 0.2V@4000A | 12U |
FT68215N-20-5000 | 20V | 5000A | 15kW | 0.2V@5000A | 12U |
應 用 場 景
從實驗室到產持
應用階段 | 測試目標 | 推薦型號 | N系列價值體現 |
PMIC/VRM研發驗證 | 驗證VPD架構下的動態響應 | FT68203N-20-1000 | 高動態負載模擬+ 瞬態捕捉 |
GPU系統集成測試 | 模擬AI訓練峰值負載 | FT68215N-20-5000 | 5000A擴展能力 + 0.2V低壓帶載 |
GaN/SiC模塊測試 | 高頻開關特性驗證 | FT68206N-20-2000 | 高精度負載+ 低干擾設計 |
CPU Vcore測試 | 處理器核心供電驗證 | FT68203N-20-1000 | 超低壓滿電流+ 高精度測量 |
產線批量測試 | 穩定性與一致性檢測 | FT68203N-20-1000 | 超低壓滿電流+ 高精度測量 |
結 語
為算力時代筑牢電源測試基石
N系列超低電壓大電流電子負載，不僅是測試設備性能的突破，更是對AI算力產業鏈的一次關鍵賦能。它解決了VPD架構轉型過程中的核心測試難題，為英偉達NVIDIA下一代GPU的性能釋放掃清了驗證障礙。隨著AI工廠對能效與密度的要求愈發嚴苛，將繼續攜手PMIC（電源管理芯片）與功率器件廠商，共同筑牢算力時代的能源基石。
