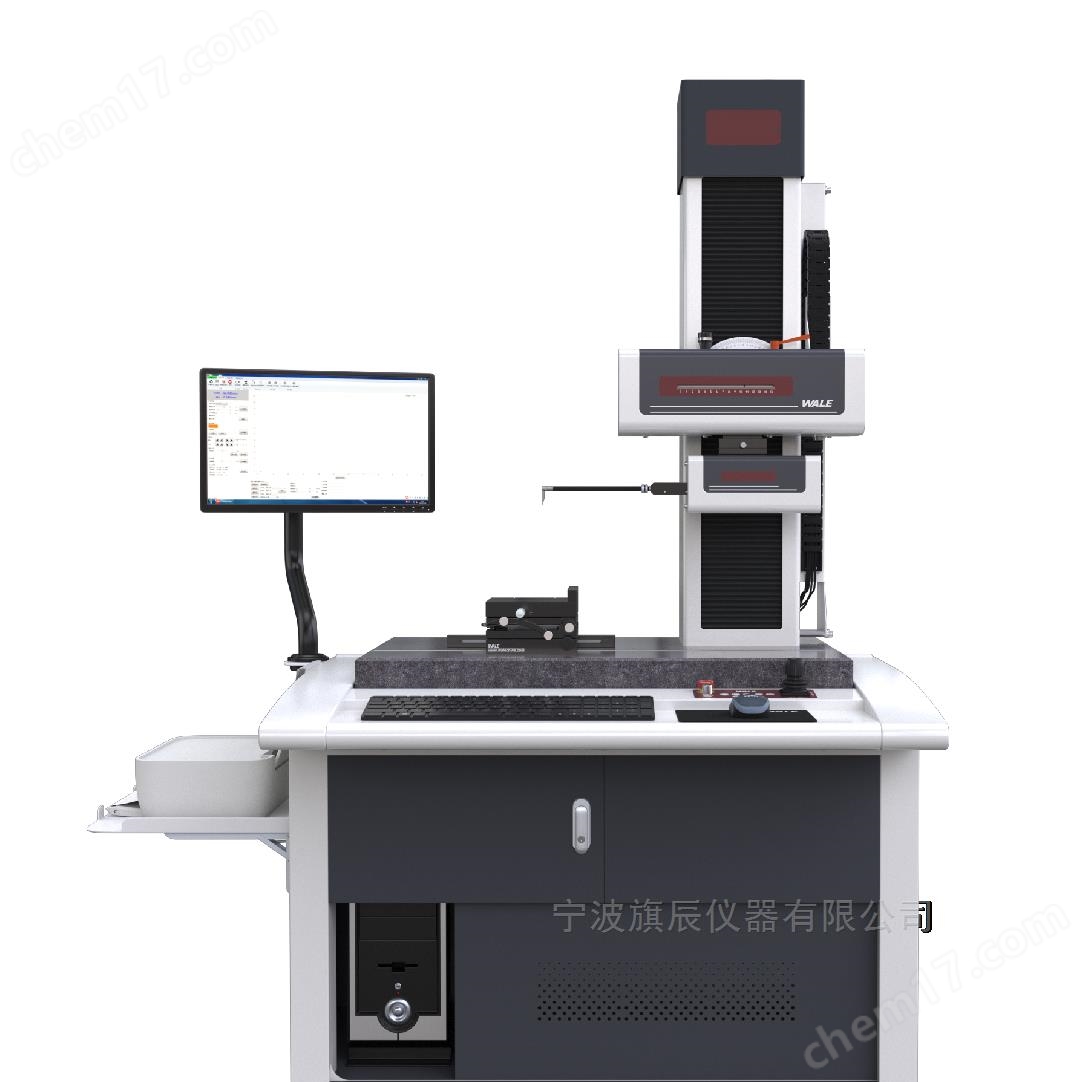

表面輪廓測量儀CE3011N-wve
表面輪廓測量儀CE3011N-wve
測量功能
尺寸:包含水平距離、垂直距離、線性距離、半徑、直徑
夾角:包含水平角、垂直角、夾角
位置公差:包含平行度、垂直度
形狀公差:包含直線度、凸度、圓弧
輪廓度輔助生成:包含輔助點、輔助線、輔助圓
測量范圍

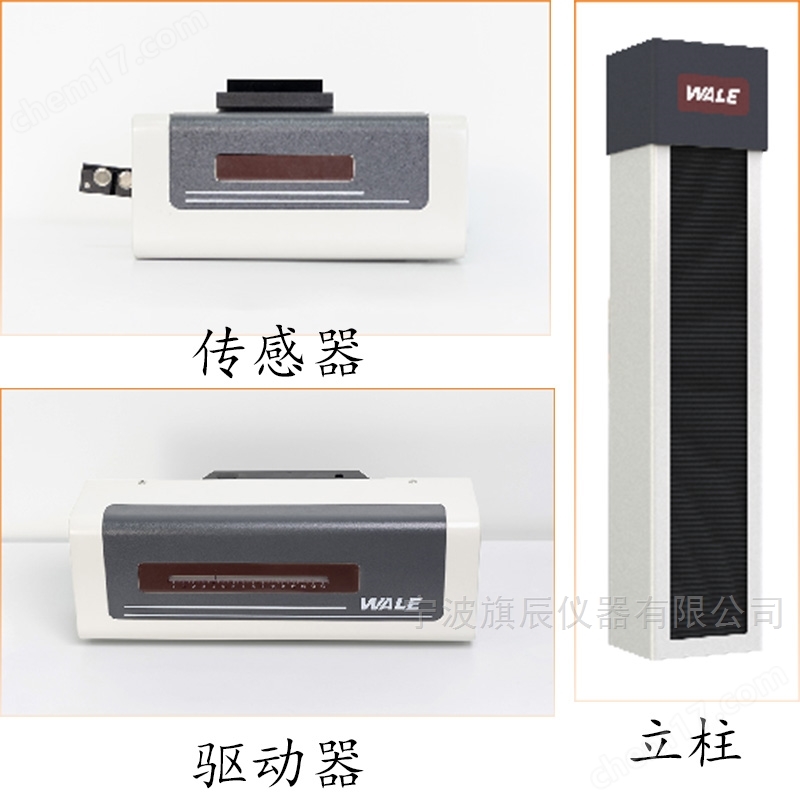

項目 | 測量范圍 | 分辨率 |
傳感器 | 30mm | 0.02μm |
驅動器 | 220mm | 0.1μm |
立柱 | 420mm | - |
技術參數
技術參數 | Z1軸線性精度1 | ≤±(0.8+|0.05H|)μm |
圓弧2 | ≤±(2+R/8)μm | |
角度3 | ≤±2′ | |
直線度4 | ≤0.5μm/100mm | |
運動控制 | X軸驅動方式 | 電動 |
Z軸驅動方式 | 電動 | |
測量速度 | 輪廓測量速度 | 0.1-0.5mm/s |
注:1、H為的測量高度;2、2mm<R<10mm的標準球,取樣圓弧夾角為120°;3、60°、90°的角度塊,角邊取樣長度為5mm;4、λc為2.5mm,測量速度≤0.3mm/s,測量平晶;5、以上參數均在20℃±2℃,階梯溫度不超過2℃/h和地面振動maxRMS<50Hz 2.5μm/s 且 RMS>50Hz 5.0μm/s的環境下測得。
儀器配置
部件名稱 | 規格號 | 數量 |
A系列數字式 輪廓傳感器 | C-Sen-D-A2 | 1 套 |
標準陶瓷驅動器 | C-Dri-TC-b1 | 1 套 |
標準型立柱 | C-Col-b1 | 1 套 |

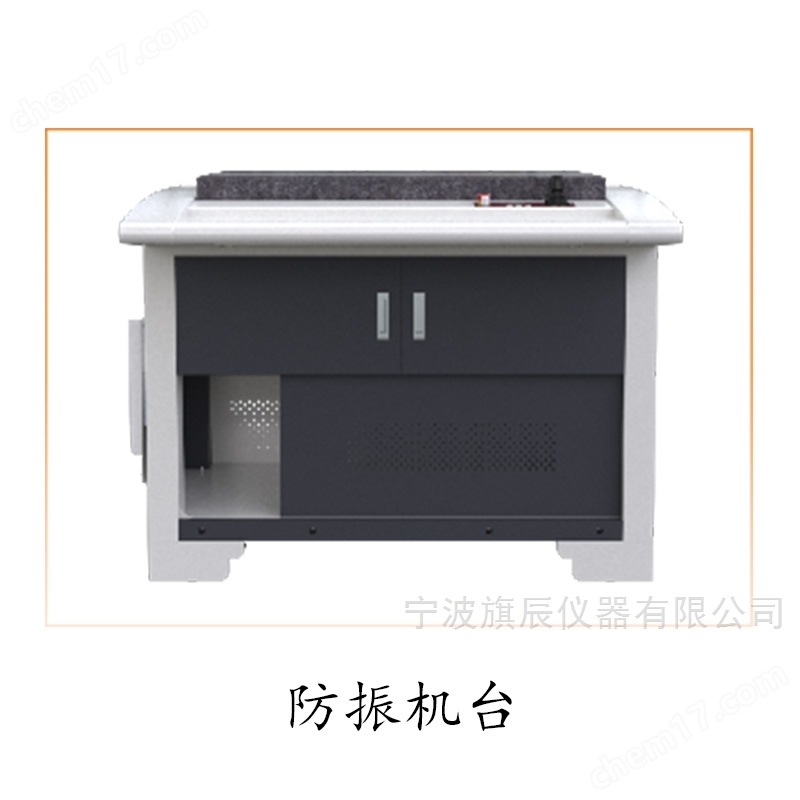

一體式人體工學機臺 | C-Iw-b1 | 1 套 |
電氣系統 | 1800-D3 | 1 套 |
CAS輪廓儀采集控制系統 | CAS | 1 套 |

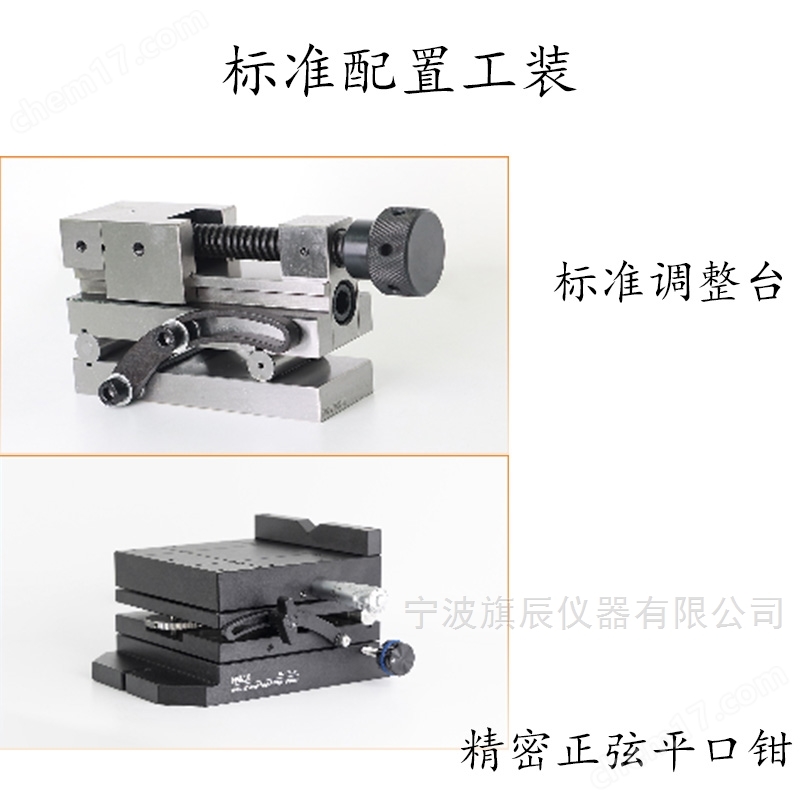

標準調整臺 | CP-BR-150 | 1 套 |
精密正弦平口鉗 | fq-4 | 1 套 |
計算機 | CP-a1 | 1 套 |
打印機 | PR-a1 | 1 套 |
標準件 | 量塊、標準球 | 1 套 |
單切面測針測桿4*32 | D-4-32-17 | 1 套 |
工具箱 | Tb-10 | 1 套 |
室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
振源:地面震動maxRMS: <50HZ 2.5μm/s / >50HZ 5.0μm/s
電源:AC 220V±10% 50Hz 單獨地線
功率需求:500W
溫度:20±2℃ 階梯溫度不超過1℃/h
相對濕度:30%-60%(無凝露)
