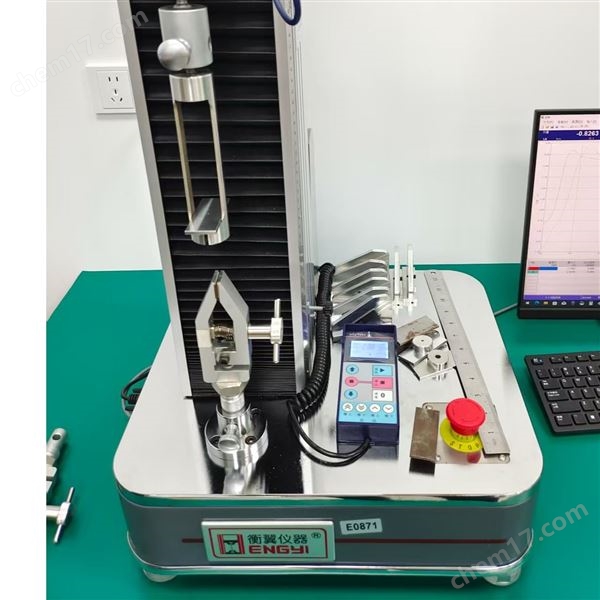

線束端子焊點附著力測試機是專用于測試端子與導線焊接后，焊點所能承受的軸向拉伸力，以及抗拉伸強度等性能，從而來評估焊接接頭機械性能。本試驗機也可裝配不同工裝夾具，來測試電線附著力、脫皮拉力測試、芯線與外被附著力檢測、塑膠層與導體附著力測試、漆包線剝離?測試、汽車線束?的拉脫力測試以及焊點的附著力等等。主要應用于汽車、電子等行業的線束質量檢測。

衡翼線束端子焊點附著力測試機采用立式結構，垂直空間，占地面積小，擴展性強，適用于多種材料測試及復雜試驗。

線束端子焊點附著力測試機應用領域極其廣泛，涵蓋金屬材料（測定抗拉強度、屈服強度、斷后伸長率）、塑料橡膠（拉伸強度、斷裂伸長率、彈性模量）、紡織纖維（紗線強度、織物斷裂強力）、膠粘劑（粘合強度、剝離強度）、汽車零部件（線束端子拉脫力、插拔力）、包裝材料（薄膜抗拉強度、撕裂強度）以及航空航天、科研教育、質檢機構等幾乎所有工業領域。

線束端子焊點附著力測試機技術參數：

1.  產品規格：   HY-0350

2． 精度等級：   0.5級

3． 負荷：50N 100N 200N 500N  1000N  2000N    3000N(任選或多選，一般附著力選擇100N)

4． 有效測力范圍：0.1/100-100;

5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。

6. 位移分辨率：0.0001mm

7.  變形分辨率：0.0001mm

8． 有效試驗寬度：120mm

9． 有效試驗空間：500mm

10． 試驗速度：0.001~500mm/min(任意調)

11.  速度精度：示值的±0.5%以內；

12．位移測量精度：示值的±0.5%以內；

13．變形測量精度：示值的±0.5%以內；

14．應力控速率范圍： 0.005%～6％FS/S

15．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

16．應變控速率范圍： 0.002%～6％FS/S

17．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

18. 恒力/位移/變形測量范圍：0.5％～100FS

19．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；

20．試臺升降裝置：快/慢兩種速度控制，可點動；

21．試臺安全裝置：電子限位保護

22．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；

23．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車

24．超載保護：超過大負荷10%時自動保護；

25. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護

26．電源功率： 750W

27．主機重量： 75kg

28. 電源電壓:  220V（單相）

29. 主機尺寸：440*380*1100mm
