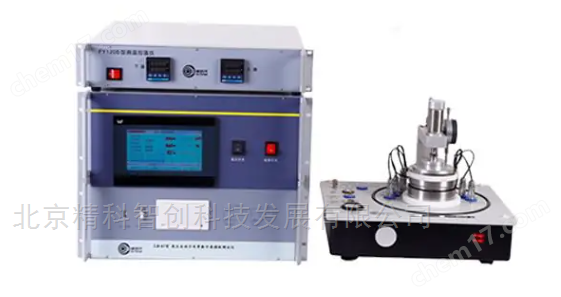

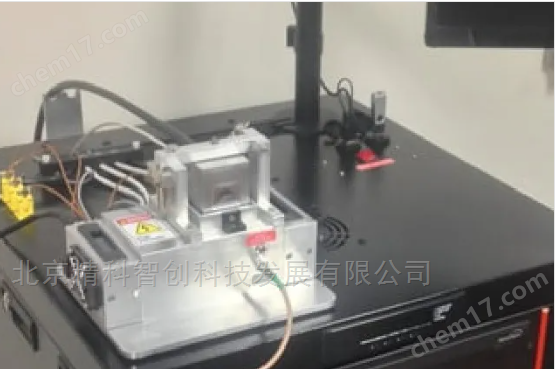

GPJD-50型工頻50HZ型介質損耗介電常數測試系統

關鍵詞：50HZ工頻，介電損耗tgδ，介電系數（ε）

GPJD-50型工頻50HZ型介質損耗介電常數測試系統是專為絕緣材料（如云母帶，有機硅，聚丙烯等高分子材料，變壓器油，電容器油，電纜油等絕緣油）固體電工絕緣材料如絕緣漆、樹脂和膠、浸漬纖制品、層壓制品、云母及其制品、塑料、電纜料、薄膜復合制品、陶瓷和 玻璃等的相對介電系數（ε）與介質損耗角正切值（tgδ）的測試。進行高壓介質損耗介電常數的測量，可以采用自動測試模式，在不同的電壓下電容量和介損值的變化曲線，突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；本電極采用的是三電極式結構，能有效的消除表面漏電流的影響，使測量電極下的電場趨于均勻電場。電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，自動濾除50Hz干擾。符合GB5654,GBT1409,GBT1693等國標。

符合：

1、《GB/T 1409-2006 測量電氣絕緣材料在工頻、音頻、高頻(包括米波波長在內)下電容率和介質損耗因數的推薦方法

2、GB/T 1693-2007硫化橡膠 介電常數和介質損耗角正切值的測定方法

3、GB/T 5654-1985液體絕緣材料工頻相對介電常數、介質損耗因數和體積電阻率的測量

主要技術參數：

1、準確度： Cx:  ±（讀數×0.5%+0.5pF）

 測試三電極系統Cx:  ±（讀數×0.2%+0.2pF）

介電損耗tgδ: ±（讀數×0.5%+0.00005）  分辨率0.000001

測試三電極系統tgδ:  0.00001-1±（讀數×0.2%+0.00005）

介電常數ε: 1-1000±(讀數×0.5%)

2、電容量范圍：內施高壓： 3pF～509000pF/2.5kV 60pF～2.5μF/0.5kV

外施高壓： 3pF～1.5μF/10kV  60pF～30μF/0.5kV

分 辨 率：  最高0.0001pF，4位有效數字

3、tgδ 范  圍： 不限，分辨率0.0001%，電容、電感、電阻三種試品自動識別。

4、試驗電流范圍：    5μA～5A內施高壓： 設定電壓范圍：0.5～2500V

  最大輸出電流：   400mA，頻率40-70Hz可調

5、電極最高溫度：  200°C   (配上溫控儀，精度0.1°)

6、加熱時間：     30分鐘

7、電極壓力：   0~~1.0Mpa連續可調

8、最大測量電壓：    2000V，50Hz

9、真空度：   電極可抽真空至3*10^-2 Mpa

7、高低壓電極之間距離：0~5mm可調

8、百分表示值：0.01mm

9、高壓電極直徑與表面積   ￠98mm(75.43cm²)

10、測量極直徑：50mm  （表面積19.6cm²）

11、空極tgδ：≤3×10^-5

5、環境溫度：20±5℃

6、相對濕度：65±5%

13、體積：Ф210mm H180mm

14、重量：6kg

電極壓力   0~~1.0Mpa連續可調

最大測量電壓  2000V，50Hz

真空度   電極可抽真空至3*10^-2 Mpa

尺寸重量    長*寬*高   400 mm*300 mm*400 mm，15Kg
