| 產地類別 |
進口 |
功率消耗 |
200 W（*大） |
| 顯示范圍 |
0.0 至2999.0 A |
供電中斷 |
40 ms（*長） |
| 基本誤差 |
±（讀數0.5% +0.1A） |
美國MEGGER TORKEL950系列蓄電池放電試驗系統，美國MEGGER TORKEL950系列蓄電池放電檢測儀-測試可在恒定電流、恒定功率、恒定電阻或按照預先選定的加載配置文件進行?，F(xiàn)在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
美國MEGGER TORKEL950系列蓄電池放電試驗系統，美國MEGGER TORKEL950系列蓄電池放電檢測儀-測試可在恒定電流、恒定功率、恒定電阻或按照預先選定的加載配置文件進行?，F(xiàn)在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！

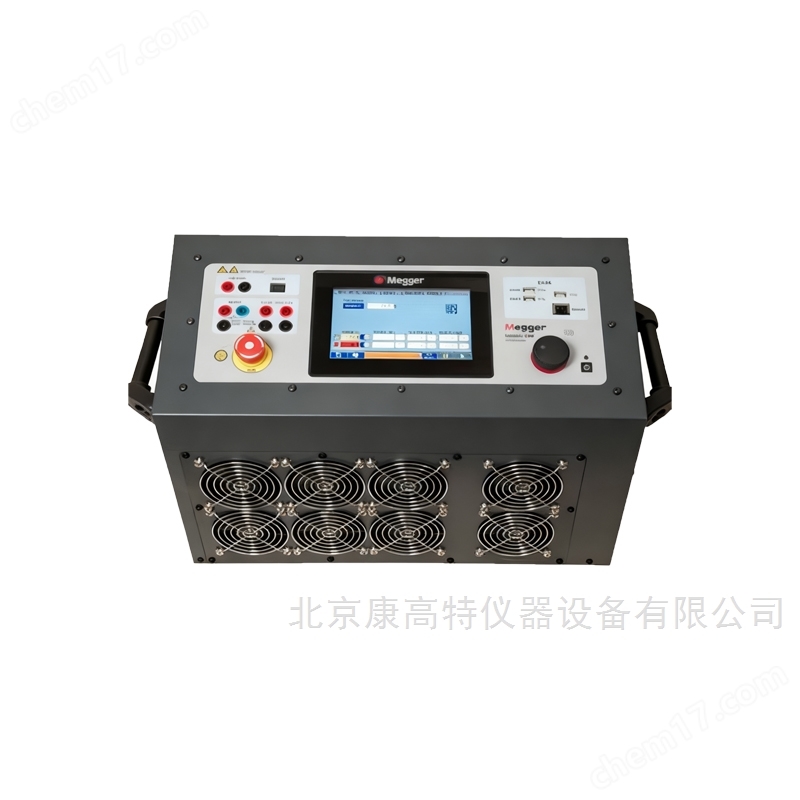

美國MEGGER TORKEL950系列蓄電池放電檢測儀簡介：
•在Megger值得信賴的電池放電測試系統系列中，TORKEL900是第四代產品。
•放電測試是全面了解電池容量的*一種測試方法，因此，它是電池維護程序至關重要的一部分。
•測試可在恒定電流、恒定功率、恒定電阻或按照預先選定的加載配置文件進行。BVM與電池電壓記錄器目前均直接與 TORKEL900相連，成為了一個完整的獨立放電測試系統。
•TORKEL連接至電池后，放電電流和報*級別（電壓、容量和時間）會被設定。放電開始之后，TORKEL會將電流保持在預設水平。當電壓降到略高于終止電壓的水平時，TORKEL 會發出*報。當電壓降到特別低，以致出現深度放電的危險時，TORKEL會關閉測試。所有值都將存儲在TORKEL中，并可以通過 USB存儲器輕松傳輸至PC以用于評估。
•測試進行時無需將電池與供電設備斷開。通過 DC 電流鉗表，TORKEL可以測量電池總電流，同時將其保持在恒定水平。
•此外，TORKEL具備高放電容量，能夠縮短測試時間。*大放電電流高達220A，如果需要更高的電流，可以將兩個或者更多 TORKEL設備或額外的負載設備 (TXL) 連接在一起。
| TORKEL910 | TORKEL930 | TORKEL950 |
電流（A）*大 | 110A | 220A | 220A |
電壓（V）*大 | 300V | 300V | 500V |
BVM 功能 | 否 | 是 | 是 |
充電測量 | 否 | 是 | 是 |
完整報告功能 | 否 | 是 | 是 |
TORKEL950系列蓄電池放電試驗系統特點：
•放電測試，可充分了解電池容量
•增強的安全功能，包括無火花連接和應急保險絲
•能夠在與系統不斷開連接的情況下測試電池
•高放電容量縮短了測試時間
•完整、獨立的放電測試系統
TORKEL950系列蓄電池放電試驗系統功能和優點：
1.TXL停止
•用于停止從外部裝置（TXL）放電的輸出端，具有電氣隔離。
2.檢修
•僅供檢修目的使用的接口。
3.*報
•配有繼電器觸點的輸出端，用于觸發外部報*裝置。
4.直流輸出
•供外部電流鉗使用的 9 V 輸出端。
5.I EXT ≤ 1 V
•通過鉗形電流表或分流器測量外部通路電流的輸入端。
6.顯示屏
•7‘觸摸屏
7.BVM1、BVM2
•用于連接 BVM 裝置的 USB 接口。
8.USB 連接
•用于連接 USB 記憶棒。
9.以太網連接
•用于儀器檢修。
10.緊急停止
•按下即可停止。
•向右旋轉即可復位。
11.控制旋鈕
•用于輸入設置等。按下即可確認設置。
12.蜂鳴器
•用于報*。
13.通斷開關
TORKEL950系列蓄電池放電試驗系統訂購信息
產品 | 產品型號 |
|---|
TORKEL 910（含標準運輸箱 ¹ 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，25 平方毫米） | GA-00550 |
- 電纜軟包 | 2012-180 |
| CS-19190 |
TORKEL 910（含大型運輸箱 ² 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，25 平方毫米） | GA-00550 |
| CS-19191 |
TORKEL 930（含標準運輸箱 ¹ 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，70 平方毫米） | GA-09550 |
- 電纜軟包 | 2012-180 |
- TORKEL Viewer 軟件 | CS-8010X |
- USB 閃存盤 | HF-10020 |
| CS-19390 |
TORKEL 930（含大型運輸箱 ² 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，70 平方毫米） | GA-09550 |
- TORKEL Viewer 軟件 | CS-8010X |
- USB 閃存盤 | HF-10020 |
| CS-19391 |
TORKEL 950 |
|
- 電纜組（2×3 米，25 平方毫米，母頭 / 夾子式，110 安培，重量 3.0 千克（6.6 磅）） | GA-00550 |
- 延長電纜（GA-00550 專用延長線，2×3 米，25 平方毫米，公頭 / 母頭） | GA-00552 |
- 電纜組（2×3 米，50 平方毫米，母頭 / 夾子式，220 安培，重量 5.0 千克（11 磅）） | GA-00545 |
- 高額定值電纜組（2×3 米，70 平方毫米，母頭 / 叉形頭，270 安培，重量 5.0 千克（11 磅）） | GA-09550 |
- 電壓傳感線組（用于測量電池端子電壓，2×5 米（16.4 英尺）） | GA-00210 |
- 直流鉗形探頭（1000 安培，用于測量外部電路電流） | XA-12991 |
- BVM150（16 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱） | CJ-59092 |
- BVM300（31 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱） | CJ-59093 |
- BVM600（61 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱） | CJ-59096 |
- BVM 專用 600 伏系統（46 個 BVM 單元組成，含海豚夾、電源和信號連接器、光耦合器、電源供應器、連接電纜及便攜箱） | CJ-59198 |
- BVM 單個單元（含 0.5 米（1.6 英尺）黑色 RJ45 控制電纜） | CJ-59090 |
- BVM 單元連接電池用延長線 |
|
TORKEL 950（含標準運輸箱 ¹ 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，70 平方毫米） | GA-09550 |
- 電纜軟包 | 2012-180 |
- TORKEL Viewer 軟件 | CS-8010X |
- USB 閃存盤 | HF-10020 |
| CS-19590 |
TORKEL 950（含大型運輸箱 ² 及以下附件） |
|
- 電源線 |
|
- 電纜組（2×3 米，70 平方毫米） | GA-09550 |
- TORKEL Viewer 軟件 | CS-8010X |
- USB 閃存盤 | HF-10020 |
| CS-19591 |
注：上述所有型號均包含一根 5 米（16 英尺）、2.5 平方毫米的接地線（型號：GC-30060）
其他配件 | 產品型號 |
|---|
- 標準運輸箱（適用于 TORKEL，不含電纜） | GD-00954 |
- 大型運輸箱（適用于 TORKEL 及標準電纜） | GD-00955 |
- TXL830 額外負載（含 GA-09550 電纜組，2×3 米，70 平方毫米 ³，及 2×2 米（6.5 英尺）控制線、運輸箱） | BS-59093 |
- TXL850 額外負載（含 GA-09550 電纜組，2×3 米，70 平方毫米 ³，及 2×2 米（6.5 英尺）控制線、運輸箱） | BS-59095 |
- TXL865 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 ³，及 2×2 米（6.5 英尺）控制線、運輸箱） | BS-59096 |
- TXL870 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 ³，及 2×2 米（6.5 英尺）控制線、運輸箱） | BS-59097 |
- TXL890 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 ³，及 2×2 米（6.5 英尺）控制線、運輸箱） | BS-59099 |
- 電源線 |
|
備注
標準運輸箱，型號 GD-00954，尺寸：670×400×510 毫米（26.4×15.7×20.1 英寸）
大型運輸箱，型號 GD-00955，尺寸：795×400×510 毫米（31.3×15.7×20.1 英寸）
TORKEL 950 *大可承受 500 伏電壓，搭配 BVM 和 PowerDB 軟件時，可測試 500 伏至 600 伏的電池系統
³ 標注處的 “平方毫米" 為電纜截面積單位
美國MEGGER TORKEL950系列蓄電池放電試驗系統產品規格
規格在標稱輸入電壓和+25°C（77°F）的環境溫度下有效。規格如有變更，恕不另行通知。 |
環境 |
應用領域 | 儀器適合于高壓變電站和工業環境使用。 |
溫度 |
運行 | 0°C至+50°C（32°F至+122°F）當溫度超過+35°C（+95°F）時功率降額 |
儲存&運輸 | -40°C至+70°C |
濕度 | 5% –95% 相對濕度，無冷凝 |
沖擊/振動/掉落 |
僅儀器 | ETSI EN 300 019-2-7 等級7M2 |
儀器裝在運輸箱內 | ISTA 2A |
海拔高度 |
運行 | 3000 m (10000 ft) |
儲存 | 10000 m (33000 ft) |
封裝等級 | IP20 |
CE標志 |
低電壓指令（LVD） | IEC61010-1:2010 & IEC61010-2-030 |
電磁兼容指令（EMC） | IEC61326-1 |
通用 |
主電壓 | 100 –240 V 交流，50 / 60 Hz |
功率消耗 | 200 W（*大） |
供電中斷 | 40 ms（*長） |
保護 | 熱熔斷路器、自動過載保護 |
尺寸 |
儀器 | 519 x 315 x 375 mm（20.5" x 12.4" x 14.7"） |
運輸箱 | 670 x 400 x 510 mm（26.4" x 15.7" x 20.1"） |
重量 | 19.5 kg（43.0 lbs） |
| 31.9 kg（0.3 lbs）含運輸箱 |
顯示屏 | 7’LCD電容式觸摸屏 |
可用語言 | 英語、法語、德語、西班牙語、瑞典語 |
測量部分 |
電流測量 |
顯示范圍 | 0.0 至2999.0 A |
基本誤差 | ±（讀數0.5% +0.1A） |
分辨率 | 0.1 A |
內部電流測量 |
范圍 |
TORKEL 910 | 0 至110 A |
TORKEL 930/950 | 0 至220A |
鉗形電流表輸入 |
范圍 | 0 至1000 mV 直流mV/A |
mV/A比率 | 0.30 mV/A至100.00 mV/A |
輸入阻抗 | >1 MΩ |
電壓測量 |
電壓 | 7.5至500 V 直流 |
誤差 | ±（讀數0.5% +0.1V 直流） |
分辨率 | 0.1 V |
時間測量 |
基本誤差 | ±讀數0.1% ±1 個數 |
測量值存儲 |
時間 | >24 h |
時間間隔 | 電壓變化時自動存儲 |
負載部分 |
蓄電池電壓 | 7.5至500V |
*大電流 |
TORKEL 910 | 110 A |
TORKEL 930/950 | 220 A |
*大功率 | 15 kW |
負載模式曲線 | 恒定電流、恒定功率、恒定電阻、電流或電壓 |
恒定電流 |
范圍 |
|
ORKEL 910 | 0 至110.0 A |
TORKEL 930/950 | 0 至220.0 A |
誤差 | ±（0.5% +0.2A） |
分辨率 | 0.1 A |
紋波 | ±0.5A |
恒定電阻 |
范圍 | 300 mΩ 至3 kΩ |
誤差 | ±1% |
分辨率 | 100 mΩ |
恒定功率 |
范圍 | 0 至15 kW |
誤差 | ±1% |
分辨率 | 10 W |
輸入 |
+ | 7.5至500 V |
– | 0 V |
I EXT ≤ 1 V | 1 V 直流，300 V 直流接地 |
電壓檢測 | 至電流端子的阻抗>1 MΩ |
輸出 |
*報 |
繼電器觸點 | 28 V 直流，8 A，240 V 交流，8 A不得連接第二類以上的裝置 |
TXL 停止 |
繼電器觸點 | 250V直流，0.28A，28V直流，8A，250V 交流，8A9 V 直流9 V直流，100 mA |
通信端口 |
BVM1 和BVM2 | 用于連接BVM裝置的USB接口 |
USB | 用于連接USB 記憶棒 |
檢修 | 用于儀器檢修 |
