| 產地類別 |
進口 |
輸入頻率 |
50/60 Hz |
| 直流輸出紋波 |
均＜5% |
直流輸出功率 |
500/1000/1500W |
| 輸入電壓/電流 |
208-240V, 2.75A |

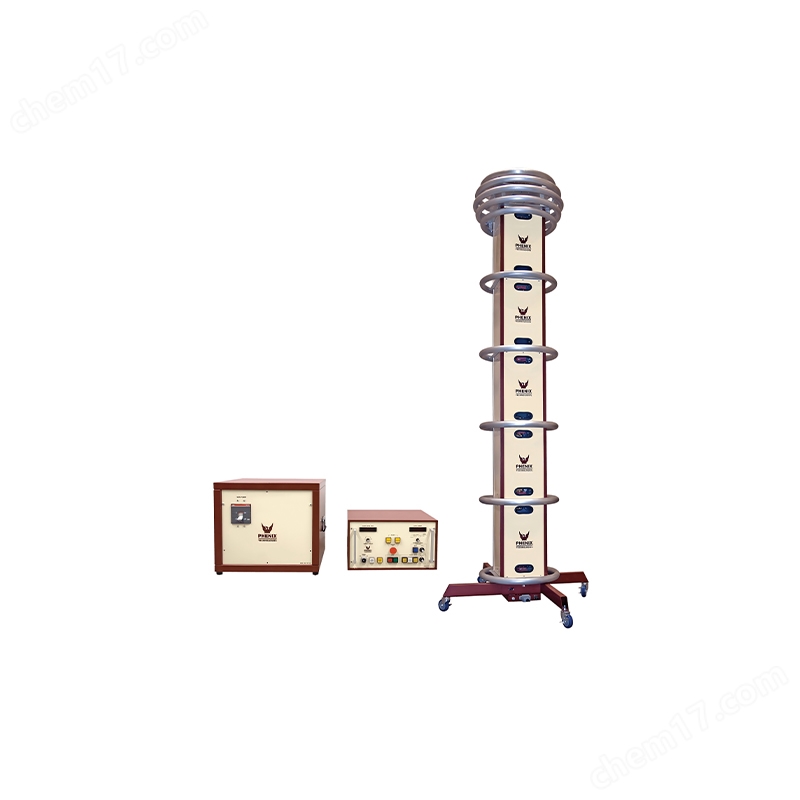

美國PHENIX 4100-5ST-100/4200-5ST-100/4300-5ST-100系列直流高壓測試設備，這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。PHENIX4100/4200/4300-5ST-100直流高壓測試設備現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
美國PHENIX 4100-5ST-100/4200-5ST-100/4300-5ST-100系列直流高壓測試設備，這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。美國PHENIX4100/4200/4300-5ST-100直流高壓測試設備現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備直流高壓測試設備產品簡介
這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。
空氣隔熱設計
便于攜帶、重量輕、堅固耐用
*測量——保護電路可消除被測樣品產生的雜散漏電流。
對電氣開關設備、電纜、電機、發電機和保護設備進行*的直流耐壓測試。
PHENIX 4100/4200/4300-5ST-100直流高壓測試設備測試應用
對電氣開關設備、電纜、電機、發電機和保護設備執行*的直流耐壓測試
重量輕且堅固耐用，便于移動
可擴展
空氣絕緣設計
說明
菲尼克斯科技公司提供模塊化直流耐壓測試儀，配有 1 至 6 個可堆疊模塊，這些模塊安裝在移動底座上，可產生以 100 kV 為增量、*高 600 kV 的直流電壓。
每個模塊額定電流為 5 mA，采用空氣絕緣，冷卻方式為自然空氣對流（AN）。兩種型號均提供極性反轉功能。
每個型號均由帶腳輪的底座、電暈環、控制柜、調節柜以及達到所需電壓所需數量的模塊組成。
4100-5ST-100系列直流高壓測試設備安全與設計特點
采用獨特彈簧加載觸點設計的可堆疊模塊
模塊之間無電線連接
可從 100 kV DC 擴展至 600 kV DC
極性可反轉
零啟動互鎖
外部互鎖裝置
輸出電壓電動控制
多量程數字計量
保護電路，可消除被測樣品的雜散泄漏電流
紋波 < 5%
操作 / 維護手冊
選件
輸入電源線（需指定長度和插座類型）
計算機化控制
放電裝置
高壓串聯電阻
接地棒
放diaBang
可重復使用的運輸容器
控制與計量
菲尼克斯科技采用計算機輔助控制的*新技術。我們的配置使設置更簡便，測試更簡單。該測試系統配備 10 英寸全彩色觸摸屏液晶顯示器，并設有以太網端口，可通過遠程個人計算機界面選擇交互模式。
環境條件
10-40℃，晴好天氣下可室內 / 室外使用
濕度 < 95%，無凝露
海拔 < 3300 英尺（1000 米）
接地棒
型號 GS100-2 接地棒，兩件式設計，配備 25 英尺（8 米）接地引線
放diaBang
型號 DS100-2 放diaBang（100 kV，100 kΩ，50 kJ），兩件式設計，配備 25 英尺（8 米）接地引線
包含的電纜
輸入電源線（可選）
電源互連電纜：50英尺（15米）
計量互連電纜：50英尺（15米）
控制互連電纜：50英尺（15米）
4100-5ST-100系列直流高壓測試設備可用型號
| 模型 | 電壓 |
| 4100-5ST-100 | 100千伏 |
| 4200-5ST-100 | 200千伏 |
| 4300-5ST-100 | 300千伏 |
| 4400-5ST-100 | 400千伏 |
| 4500-5ST-100 | 500千伏 |
| 4600-5ST-100 | 600千伏 |
美國PHENIX 4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備產品規格
|
|
|
|
|
|
|
|
| 型號 | 4100-5ST-100 | 4200-5ST-100 | 4300-5ST-100 | 4400-5ST-100 | 4500-5ST-100 | 4600-5ST-100 |
| 輸入 | 電壓/電流 | 208-240 V, 2.75 A | 208-240 V, 5.5 A | 208-240 V, 8.25 A | 208-240 V, 11 A | 208-240 V, 13.75 A | 208-240 V, 16.5 A |
| 頻率 | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| 直流輸出 | 功率 | 500 W | 1000 W | 1500 W | 2000 W | 2500 W | 3000 W |
| 電壓/電流 | 100 kV, 5 mA | 200 kV, 5 mA | 300 kV, 5 mA | 400 kV, 5 mA | 500 kV, 5 mA | 600 kV, 5 mA |
| 紋波 | 均<5% | 均<5% | 均<5% | 均<5% | 均<5% | 均<5% |
| 極性 | 均可反轉 | 均可反轉 | 均可反轉 | 均可反轉 | 均可反轉 | 均可反轉 |
| 工作循環 | 容性負載 | 全額定輸出下30分鐘開/60分鐘關 | 全額定輸出下30分鐘開/60分鐘關 | 全額定輸出下30分鐘開/60分鐘關 | 全額定輸出下30分鐘開/60分鐘關 | 全額定輸出下30分鐘開/60分鐘關 | 全額定輸出下30分鐘開/60分鐘關 |
| 阻性負載 | 全額定輸出下5分鐘開/15分鐘關 | 全額定輸出下5分鐘開/15分鐘關 | 全額定輸出下5分鐘開/15分鐘關 | 全額定輸出下5分鐘開/15分鐘關 | 全額定輸出下5分鐘開/15分鐘關 | 全額定輸出下5分鐘開/15分鐘關 |
| 數字計量 | 精度 | 均為(讀數的0.8% + 量程的0.2% + LSD) | 均為(讀數的0.8% + 量程的0.2% + LSD) | 均為(讀數的0.8% + 量程的0.2% + LSD) | 均為(讀數的0.8% + 量程的0.2% + LSD) | 均為(讀數的0.8% + 量程的0.2% + LSD) | 均為(讀數的0.8% + 量程的0.2% + LSD) |
| 電壓表量程 | 0-100 kV | 0-200 kV | 0-300 kV | 0-400 kV | 0-500 kV | 0-600 kV |
| 電流表量程 | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） | 均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回） |
| 部件 | 控制裝置 | 單個100 kV高壓模塊 | 調節器 | 底座 |
|
|
| 尺寸與重量 | 長度 | 21英寸（533毫米） | 17英寸（432毫米） | 24英寸（610毫米） | 56英寸（1422毫米） |
|
|
| 寬度 | 18英寸（457毫米） | 17英寸（432毫米） | 20英寸（508毫米） | 56英寸（1422毫米） |
|
|
| 高度 | 12英寸（305毫米） | 27英寸（686毫米） | 20英寸（508毫米） | 12英寸（305毫米） |
|
|
| 重量 | 40磅（18千克） | 110磅（60千克） | 175磅（79千克） | 100磅（45千克） |
|
|
