| 產地類別 |
進口 |
輸入頻率 |
50/60 Hz |
| 直流輸出電壓 |
0-200 kV |
直流輸出電流 |
5 mA |
| 內部放電裝置 |
12 kJ |

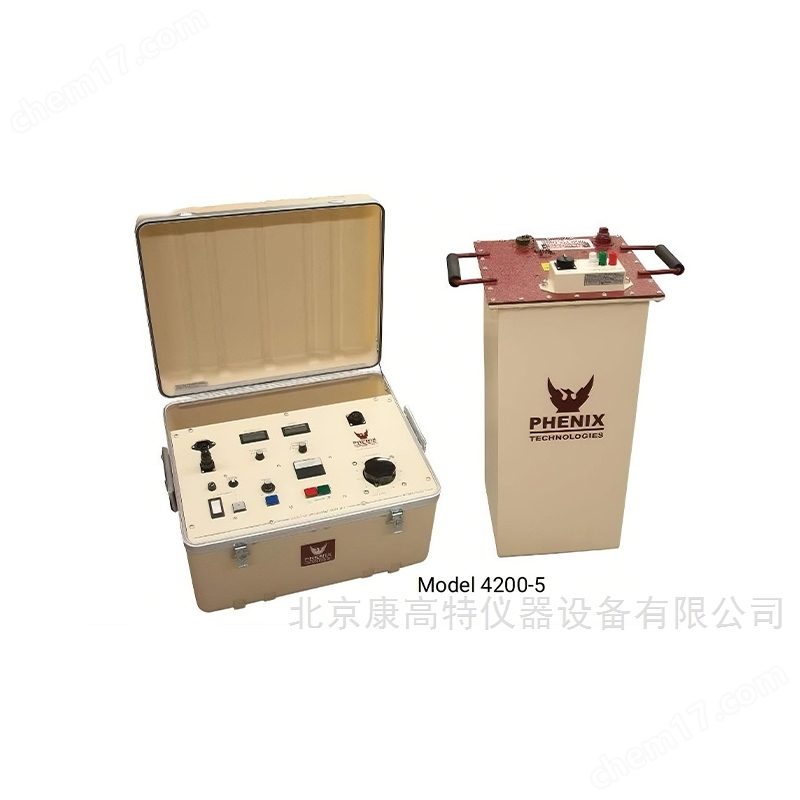

美國PHENIX 4200-5便攜式直流高壓絕緣測試儀，本產品具備眾多*功能的 40-200 千伏便攜式直流高壓發生器?，F(xiàn)在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
美國PHENIX 4200-5便攜式直流高壓絕緣測試儀，本產品具備眾多*功能的 40-200 千伏便攜式直流高壓發生器。現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
PHENIX 4200-5便攜式直流高壓絕緣測試儀產品概述
便攜式直流高壓發生器 40-200 千伏
菲尼克斯技術公司推出一系列具備眾多*功能的 40-200 千伏便攜式直流高壓發生器。
高壓由經濾波的高壓倍壓電路產生，該電路專為高壓測試的苛刻要求而設計。
菲尼克斯技術公司內置的高壓放電電路可在測試后安全地對負載進行放電。所有高壓元件均封裝在充油的鋁制密封外殼中，確保操作人員安全。帶屏蔽的高壓輸出引線允許操作人員將高壓連接到測試對象。高毫安充電電流是所有菲尼克斯直流高壓發生器的標準配置，使操作人員能夠快速高效地對大型容性負載充電。
在標準系列中，精密儀表通過高壓輸出端測量，直觀顯示輸出電壓和泄漏電流；此外，還配備了模擬表用于讀取充電電流。
“B" 系列配備了具有自動量程功能的全彩觸摸屏顯示器，還有許多其他附加功能。“B" 系列包括一個獨立的有源內部保護模式，并持續計算絕緣電阻。
額外的安全功能包括對操作人員和測試對象的瞬時和熱過載保護。
經實踐驗證的堅固設計，結合精密儀表和易用性，使菲尼克斯直流高壓發生器成為理想之選。
4200-5便攜式直流高壓絕緣測試儀產品特點
標準系列 - 設計與安全特性
主電源電路斷路器開關
用于安全裝置（如閃光燈）的外部報*電路裝置
帶指示燈的高壓通 / 斷按鈕
輸出電壓手動控制
零位啟動（帶指示燈）
外部互鎖裝置
過載跳閘點可在額定電流的 10% 至 110% 之間調節
帶復位按鈕的輸出過載指示燈
所有儀表和繼電器均具備慢速和快速瞬態保護
內置放電電路
滿負荷輸出時紋波 < 2% RMS
3? 位多量程儀表
模擬充電電流表
用于*電流測量的保護模式
熱復位過載保護，保護高壓變壓器一次側
“B" 型機型 - 設計與安全特性
主電源電路斷路器開關
用于安全裝置（如閃光燈）的外部報*電路裝置
帶指示燈的高壓通 / 斷按鈕（帶鎖定功能）
緊急斷電控制（帶鎖定）
自動電壓控制器或通過前面板撥號盤手動控制電壓
通過 USB 驅動器進行數據采集的 USB 接口
來自 PC 的 WiFi 控制（需要可選軟件）
自動量程
用于總電流和試樣電流的自動量程儀表
帶鎖定功能的返回測試安全裝置
帶屏蔽的高壓安全 retention 引線
內置放電電路
滿負荷輸出時紋波 < 2% RMS
7" 全彩觸摸屏顯示器
人機界面（HMI）顯示、各類控制及系統測量
多種系統消息
*大值記憶電壓表
達到的擊穿電壓記憶電壓表
持續時間和 dwell 計時器
零位啟動開關
電壓上升率可調（伏 / 秒）
可調過載跳閘點
帶復位按鈕的輸出過載指示
絕緣電阻計算
正極性輸出
定制電纜長度
校準數據
接地和放電bang：
型號 GS100-2（100 kV）或 GS160-2（160 kV）接地棒，兩件式設計，配有 25 英尺（7 米）接地引線
型號 GS30（30 kV）接地棒，單件式設計，配有 25 英尺（7 米）接地引線
型號 DS100-2 放電bang（100 kV，100 kΩ，50 kJ），兩件式設計，配有 25 英尺（7 米）接地引線
型號 GSDS-30（30 kV）組合式接地 / 放電bang，配有 25 英尺（7 米）接地引線
帶 10 英尺（3 米）引線的安全手動開關
帶 20 英尺（6 米）引線的安全腳踏開關
僅適用于 “B" 型機型
用于連接個人計算機的 Windows 軟件
閃光燈，固定式或獨立式
閃光燈，固定式，伸縮桿
帶安全電路的閃光燈，磁性底座
紅 / 綠燈，折疊底座，安全電路，急停按鈕，20 英尺（6 米）電纜
環境工作條件
10-40℃，晴好天氣下室內 / 室外使用
濕度＜95% 無凝露
海拔＜3300 英尺（1000 米）
4200-5便攜式直流高壓絕緣測試儀標準附件
用戶指南
校準證書
線纜
輸入電源 7'（2 米）
高壓 20'（6 米）
接地 20'（6 米）
返回 20'（6 米）
電源互連 25'（8 米），適用于 4120-10、4160-5、4200-5 型號
美國PHENIX 4200-5便攜式直流高壓絕緣測試儀產品規格
|
|
|
|
|
|
|
|
| 輸入 | 型號 | 440-20/440-20B | 475-20/475-20B | 4100-10/4100-10B | 4120-10/4120-10B | 4160-5/4160-5B | 4200-5/4200-5B |
| 電壓/電流 | 110-120 V, 5 A
220-240 V, 3A | 110-120 V, 10 A
220-240 V, 5 A | 110-120 V, 10 A
220-240 V, 5 A | 110-120 V, 10 A
220-240 V, 5 A | 110-120 V, 10 A
220-240 V, 5 A | 110-120 V, 10 A
220-240 V, 5 A |
| 頻率 | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| 直流輸出 | 電壓/電流 | 0-40 kV, 20 mA | 0-75 kV, 20 mA | 0-100 kV, 10 mA | 0-120 kV, 10 mA | 0-160 kV, 5 mA | 0-200 kV, 5 mA |
| 紋波 |
|
| <2% | <2% |
|
|
| 極性 |
|
| 負輸出，正接地 | 負輸出，正接地 |
|
|
| 占空比 | 連續電容充電 | 20 mA | 20 mA | 10 mA | 10 mA | 5 mA | 5 mA |
| 內部放電裝置 |
| 3 kJ | 6 kJ | 6 kJ | 12 kJ | 12 kJ | 12 kJ |
| 計量 | 型號 | 440-20 | 475-20 | Oct-00 |
| 類型 | multicolumn="6" | 數字式，LCD，3?位，精度為滿量程的0.5% |
|
| 電壓表 | 0-19.99/0-40 kV | 0-19.99/0-75 kV | 0-19.99/0-100 kV |
| 電流表 | multicolumn="6" | 0-19.99 μA/ 199.9 μA / 1.999 mA / 19.99 mA |
|
| 輸出充電指示器 | multicolumn="6" | 1.5″ 模擬式 所選量程的0-*指示 |
|
| 型號 | 440-20B | 475-20B | 4100-10B |
| 類型 | multicolumn="6" | HMI 顯示，精度 +/- (讀數的0.8% + 量程的0.2%) |
|
| 電壓表，峰值√2 | 0-40 kV | 0-75 kV | 0-100 kV |
| 總電流表，真有效值 | multicolumn="6" | 0-2 mA, 20 mA |
|
| 試樣電流表，峰值√2 | multicolumn="6" | 0-20 μA, 200 μA, 2 mA, 20 mA |
|
| 尺寸與重量（近似值） | 型號 | 440-20 | 475-20 | Oct-00 |
| 控制裝置 | 18.5 L x 10.5 W x 21.5″ H
(470 x 267 x 546 mm) | 22.5 L x21 W x16.5″H
(572 x 533 x 420) | multicolumn="4" |
| 50 lbs (23 kgs) | 59 lbs (27 kgs) | 98 lbs (44 kgs) |
| 高壓罐 | multicolumn="3" | 整體式設計 | 17.5 L x12 W x22″ H
(440 x 205 x 560 mm) |
| 運輸尺寸 | 22 L x 14 W x 24″ H
(558 x 356 x 610 mm) | 27 L x 26 W x 21″ H
(686 x 660 x 533 mm) | 48 L x 30 W x 41″ H
(1219 x 762 x 787 mm) |
| 56 lbs (25 kgs) | 69 lbs (31 kgs) | 115 lbs (52 kgs) |
| 型號 | 440-20B | 475-20B | 4100-10B |
| 控制裝置 | 22 L x 13 W x 24″
(559 x 330 x 609 mm) | 同左 | 咨詢工廠 |
| 71 lbs (32 kgs) | 77 lbs (35 kgs) |
|
| 高壓罐 | multicolumn="4" | 整體式設計 | multicolumn="2" |
| 運輸尺寸 | 24 L x 21 W x 30″ H
(610 x 533 x 762 mm) | 同左 | multicolumn="4" |
| 95 lbs (43 kgs) | 112 lbs (51 kgs) |
|
