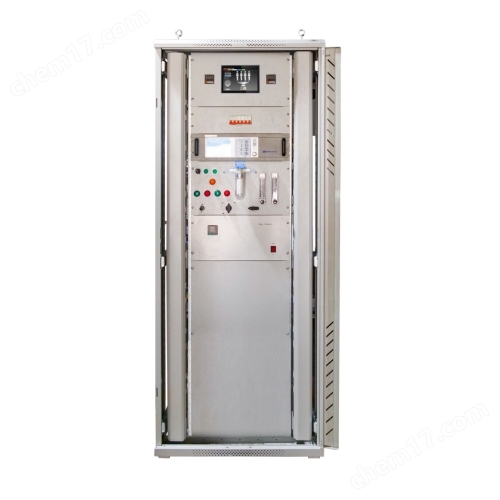

MSTX200MQ型煤氣在線分析系統概述：

MSTX200MQ 型工業煤氣過程分析系統是專門為焦?fàn)t/發生爐煤氣在線連續檢測氣體成份而精心設計配套的一種電器儀表設備。系統為可編程 PLC 全自動控制系統，人機界面采用10寸MCGS 高顯點陣式觸摸顯示屏并提供工業標準的4～20mA 模擬信號，可與工機同步及信號連鎖控制。

其特點是功能完善、安全可靠、維護量小、操作簡便、使用壽命長。系統采用了國際的*的渦旋制冷預處理技術進行凈化處理樣氣中的焦油、石蠟、有機物、水汽和萘、硫化氫等、有機溶劑、水汽等物質，為全干法式取樣，組份不丟失，測量數據準確，并確保了分析儀器的長期在線運行。與同類產品相比具有很高的技術優勢和性價比。本系統可根據現場的具體工況參數和技術要求，進行靈活優化的配置，充分滿足用戶的要求，并確保系統的經濟性，追求優良性能價格比。整套系統采用國外進口電化學傳感器、磁力機械傳感器、激光氧傳感器和我公司設計的專用工業煤氣取樣凈化裝置。

目前該套系統已廣泛應用在冶金、石化等行業有大量成功業績，收到了良好效果。

MSTX200MQ型煤氣在線分析系統分析控例裝置組成及功能：

1、裝置的組成：整套裝置由分析機柜組件(內部包括樣品凈 化處理單元、分析和校對單元等)以及安裝在工藝管線上裂解取 樣裝置通過防腐調溫取樣管連接單元組成。

2、取樣裝置介紹(垂直安裝在取樣管),是石油化工成分分析系統處理和凈化樣品(清除焦油、有機結晶物、飽和水汽等)的設備，主罷用于乙烯丙烷、石腦油/柴油裂解爐出口聚冷前后工藝管線的樣品采集，同時也用于人工煤氣的除焦油取樣：為全不銹鋼三級一體化豎式結構：第一級對樣品碰撞捕獲凈化處理，主要除去部份粗粘性物質(如焦油、石蠟、高分子有機物等)。 第二級針對煤氣中所含有害成份這一惡劣工況，采用國際的*的渦旋管制冷技術除去焦油、萘、飽和水汽、硫化物、水汽達到取樣過濾凈化初級處理的目的，第三級為進口不銹鋼燒結材質的過濾分離器，其特點是精過濾且易反吹清潔。煤氣經裂解取樣被凈化到95%以上再送到分析柜的預處理單元處理。特點：采用國際的*的渦旋管制冷技術，高效快捷的冷卻樣品，使有害成分急速冷凝；

3、特殊的氣液分離技術，有效的分離樣品中的冷凝物；

4、自動排液技術，具有自清潔功能；

5、防爆結構，性能可靠，維護方便。

主要技術性能指標：

系統響應時間：≤30秒；(根據取樣管線決定)

測量范圍：0.00%～2.00%(根據客戶要求定制);

測量精度：±1% F.S;

穩定性：零點漂移≤±1% FS

量程漂移≤±1% FS 固體顆粒物過濾精度：≤1μm;

系統維護周期：正常維護周期不小于九十天；

重 復 性 ： ≤ ± 1 % F.S;

信號輸出：4~20mA  隔離電流信號；

報警輸出：觸點容量3A/220V,功能自定義；

系統可靠性：平均wu故障時間：≥20000小時；

PLC 自動控制，連續取樣，自動反吹；

輸出信號：4～20mA, 控制報警信號NO/NC;

工作電源：220VAC  50HZ;

工作溫度：+5℃~+45℃;

環境濕度：≤90%;

工作氣源：潔凈氮源≤2Mpa。
