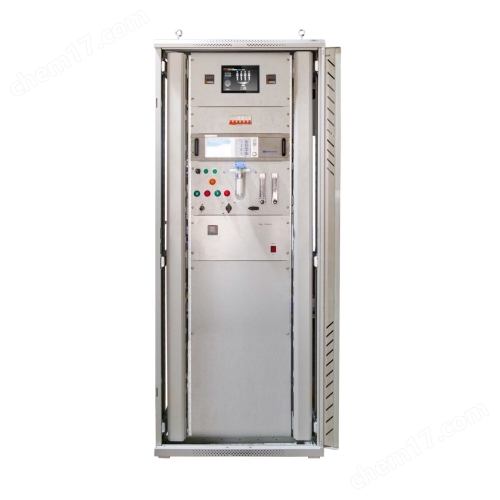

MSTX200SNY型水泥窯過程成套分析系統概述：

水泥窯是工業爐窯的耗能大戶，對干法旋轉窯的窯尾、分 解爐及預熱器的出口等煙氣的氣體成份進行分析，可以?xún)?yōu)化熟料 質量、節能減排，以實現生產的優化控制，窯尾煙氣的溫度高達 1200℃~1400℃,粉塵含量高達2000g/m3,而且含有二氧化硫和 堿性腐蝕性氣體，是技術難度最大的取樣分析對象，MSTX200SNY  型水 泥窯過程成套分析系統，成功的解決了這一艱巨的取樣分析難題。 鋼鐵廠煤粉制備系統，存在煤粉與氧氣爆燃的危險，和存在磨煤及 輸送、存儲期間產生的一氧化碳?xì)馀c氧氣混合爆燃的危險為保證設 備安全需設定多個測量點檢測氧含量及一氧化碳的含量以指導操作 保證安全生產。

針對煤粉高塵氣體，該系統采用的取樣流程為單過濾取樣探頭 取樣，定期用氮?dú)夥创登宄^(guò)濾器及探頭內部粉塵，以保證探頭長 期可靠工作。樣氣經預處理系統把干凈的樣氣送至分析儀表精準測 量成分含量。系統為可編程 PLC 全自動控制系統，人機界面采用 10寸MCGS 高顯點陣式觸摸顯示屏，儀表使用7寸高顯LCD 液 晶顯示并提供工業標準的4～20mA 模擬信號，可與工控機同步及 信號連鎖控制。電化學/磁氧分析儀測量氧含量，紅外分析儀測量 一氧化碳含量；可輸出4~20m A標準信號和高、低報警，也可通 過 RS485 傳輸信號。

注：系統可在粉塵爆炸危險區安裝使用(隔爆型)。

MSTX200SNY型水泥窯過程成套分析系統配套方案：
