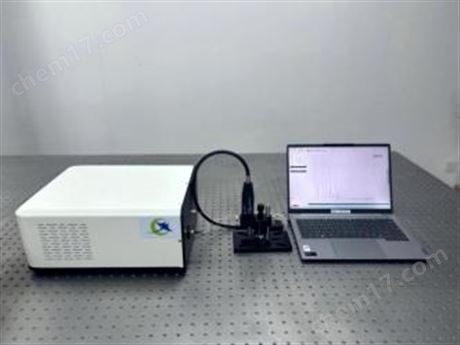

NeoRaman-VPH透射式拉曼光譜儀
譜元光電透射式拉曼光譜儀（NeoRaman-VPH）專為高光通量與高靈敏度應用場景特殊設計的高性能拉曼光譜儀，目前具有可見532nm與近紅外785nm兩個不同激發波長的配置。
透射式拉曼光譜儀，采用VPH體相位全息光柵，其衍射效率接近90%，搭配成像性能好的光路設計，靈敏度可以達到反射式光譜儀的5倍，并且可以實現高于傳統光譜儀2倍的極限分辨率，達到良好的光譜檢測效果。同時，配備科研級的深度制冷面陣CCD相機具有收光效率高、信噪比好等特點，這對于測量微弱的發光信號例如拉曼等是非常重要的，為可見光和近紅外波段的微弱拉曼信號采集應用提供了解決方案。
應用領域
·在線拉曼檢測——制藥、生物發酵，化學反應過程檢測
·氣體在線檢測及過程分析
·體內或體外醫療診斷
·其他微弱光信號采集
技術特點
·可選785nm,532nm激光器
·VPH光柵，衍射效率達90%
·零像差設計，衍射極限分辨率
·可選Andor、Raptor多款科研深制冷相機，暗電流聲低
·高通量設計，數值孔徑0.25
·兼容SMA905光纖及中10mm多芯光纖接口，支持多通道
·穩定性高，適用于實驗室和工業應用
NeoRaman-VPH透射式拉曼光譜儀系列主要型號及規格對照表
系列名稱 | 透射式拉曼光譜儀 | ||
型號 | NeoRaman785-VPH | ||
光譜范圍 | 0-3200cm-1 | 0-3200cm-1 | 0-3200cm-1 |
分辨率/典型值@25um slit | 4cm-1 | 4cm-1 | 4cm-1 |
激光器 | |||
激發波長 | 785nm | 785nm | 785nm |
激光功率 | ≧320wm | ≧320wm | ≧320wm |
激光線寬 | <0.1nm | <0.1nm | <0.1nm |
透射式光譜儀VPH | |||
焦距(入射/出射） | 100/100mm | 100/100mm | 100/100mm |
光纖接口 | SMA905、FC、Φ10mm多芯光纖 | SMA905、FC、Φ10mm多芯光纖 | SMA905、FC、Φ10mm多芯光纖 |
探測器 | |||
受光方式 | 背照 | 前照 | 背照 |
量子效率 | 82%@900nm | 38%@900nm | 80%@900nm |
像素?cái)?shù) | 2000*256 | 2048*256 | 2048*256 |
像元大小/um | 15*15 | 15*15 | 15*15 |
像元尺寸/mm | 30*3.8 | 30.7*3.8 | 30.7*3.8 |
制冷溫度/℃ | -60@25℃ 環境溫度 | -60@25℃ 環境溫度 | -60@25℃ 環境溫度 |
積分時間 | 10ms-60s | 10ms-60s | 10ms-60s |
物理參數 | |||
直流適配器輸入 | AC110-240V， 50-60Hz | AC110-240V， 50-60Hz | AC110-240V， 50-60Hz |
直流適配器輸出 | DC12V，最大5A | DC12V，最大5A | DC12V，最大5A |
工作溫度/℃ | -20-55 | -20-55 | -20-55 |
存儲溫度/℃ | -30-65 | -30-65 | -30-65 |
工作濕度 | ＜90%RH （不結露） | ＜90%RH （不結露） | ＜90%RH （不結露） |
實測數據
