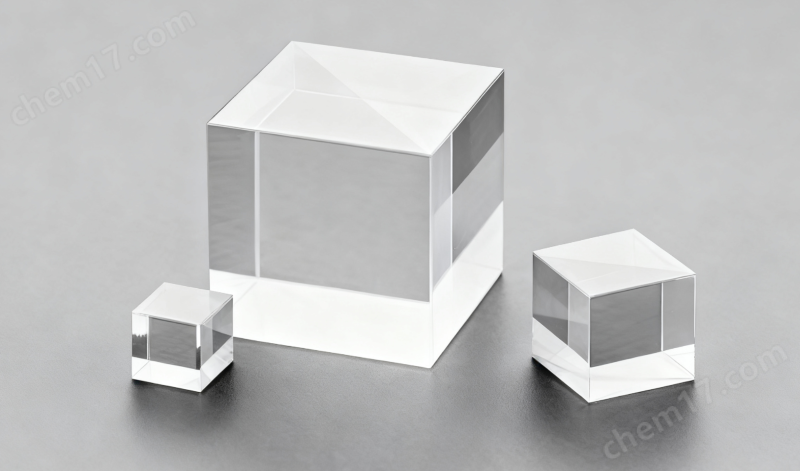

立方體分束鏡

包含寬帶偏振分束立方，高功率激光線偏振分束立方以及激光線偏振分束立方。

1. 寬帶偏振分束立方

寬帶偏振分束立方，由一對高精度直角棱鏡經特殊膠合工藝制成。其核心在于一側棱鏡斜面上鍍有寬波段偏振分光膜，能夠高效分離S偏振光（反射）與P偏振光（透射）。為實現*優性能并保護膠合層，入射光應從鍍有分光膜的棱鏡直角面射入。該入射面已通過頂部永*性磨砂標記進行清晰標識。立方體各通光面均鍍有寬帶增透膜（Ravg<0.5%），確保在整個工作波段內實現低損耗傳輸。

（1） 寬帶偏振分束立方，增透膜：420 nm-680 nm

（2） 寬帶偏振分束立方，增透膜：620 nm-1100 nm

（3） 寬帶偏振分束立方，增透膜：900 nm-1300 nm

（4） 寬帶偏振分束立方，增透膜：1200 nm-1600 nm

2. 高功率激光線偏振分束立方

高功率激光線偏振分束立方采用一對紫外熔融石英直角棱鏡構成，其中一塊棱鏡的斜面鍍有高性能電介質偏振分光膜，另一塊斜面則經過精密拋光處理。為確保激光的高效傳輸，所有四個直角面均鍍有專為工作波長優化的V型增透膜，反射率低于0.25%。兩塊棱鏡通過精密光膠工藝鍵合為一體，保證了組件在高功率條件下的穩定性和耐久性。

該偏振分束立方能夠?qū)⑷肷浼す夥蛛x為兩束正交的線偏振光，其中P偏振光高效透射，S偏振光則被高反射出。產品在設計中特別優化了光路結構，建議激光從鍍有偏振分光膜的棱鏡直角面入射，以實現最佳的偏振分光效果，此時消光比（Tp/Ts）可達2000:1以上，滿足高精度偏振控制需求。

3. 激光線偏振分束立方

激光線偏振分束立方是一種高性能激光光學元件，專為精確分離P偏振和S偏振光而設計。它由一對紫外級熔融石英直角棱鏡組成，在關鍵界面鍍有特定的介質分光膜，能夠?qū)⒁皇肷浼す飧咝Х蛛x為傳播方向相互垂直的兩束正交線偏振光——高透射率的P偏振光與高反射率的S偏振光。

產品核心特性：

· 高偏振純度：具備優異的消光比（Tp:Ts > 3000:1），確保出射光束具有*高的偏振純度，滿足精密光學實驗與系統的要求。

· 低光學損耗：所有四個通光面均鍍有專為特定波長設計的V型增透膜，其在設計波長處的剩余反射率低于0.25%，有效提升系統通光效率。

· 正確的使用指引：為保障最佳性能與長期可靠性，鍍有分光膜的棱鏡上有明確標記點。入射光從帶有該標記點的直角面入射，可使激光首先作用于分光膜，避免激光能量在光學膠合劑中多次反射累積，這是在中高功率應用中保持穩定性的關鍵。

· 優質材料與結構：采用紫外熔融石英材料，具有低熱膨脹系數和高激光損傷閾值，立方體結構堅固穩定，便于集成安裝。

主要應用：

· 光學隔離器與環形器

· 偏振光束合成與分割系統

· 干涉測量與傳感系統

· 量子信息實驗平臺

· 各類精密激光加工與檢測設備

立方體分束鏡選型表
