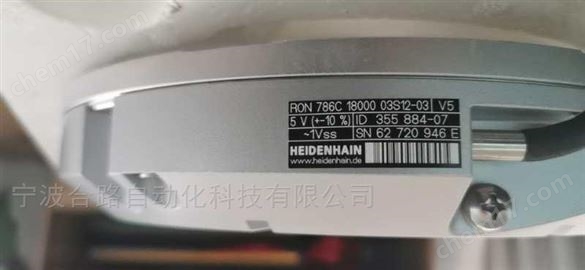

圓編碼器RON 786C線數18000線3米電纜帶插頭

ID編號

355884-07

線數

18000

系統精度

±2.0''

輸出信號

正弦電壓信號（1 Vpp）

截止頻率（-3 dB）

180.00 kHz

基準標記

模擬式，編碼基準標記，標稱增量1000

電源

5 V（±10%）

法蘭版本

法蘭外徑200 mm，配180 mm定位環，帶排水槽，鋁制

軸

空心軸，直徑60 mm外殼防護等級：IP64（E

N60529）

工作溫度

0/+50 °C

電氣連接

M23公頭接頭，12針

針腳配置

D294999

連接方向

軸向/徑向通用電纜出口

電纜長度

3.00 m

電纜類型

PUR材質 ? 6.0 mm

旋轉編碼器特殊特性

無

商鋪內銷售所有產品均為全新未拆封原廠原裝產品，享受瑞典LEINE+LINDE萊納林德原廠質保及售后服務！

寧波合路主做且價格有優勢的品牌：

HEIDENHAIN海德漢（NUMERIK JENA；RENCO；RSF；ETEL；LTN；ACU-RITE）

LEINE&LINDE萊納林德

AMO艾默

ZIMMER極馬（SOMMER索瑪）

SCHUNK雄克

SUMTAK森泰克

HENGSTLER亨士樂

BD SENSORS博德

GEMU蓋米

G.BEE

WURTH伍爾特

VECTOR維克多

R.STAHL斯塔爾

miniBOOSTER增壓器

Mahr馬爾

COAX考斯克

SCHMERSAL施邁賽

Bihl+Wiedemann必威

EGE

SCHNEIDER施耐德：只做驅動器、電動機保護器、傳感器開關系列產品

其他經銷品牌：

PILZ皮爾磁

DOLD都德

BECKHOFF倍福

SOLARTRON輸力強

MICROSONIC威聲

DI-SORIC德森克

KUBLER庫伯勒

NORGREN諾冠

BAUMER堡盟

寧波合路自動化科技有限公司經營品牌不僅限于以上列舉的，我們在德國漢堡設有合資采購公司，其他歐美品牌歡迎詢價訂貨。

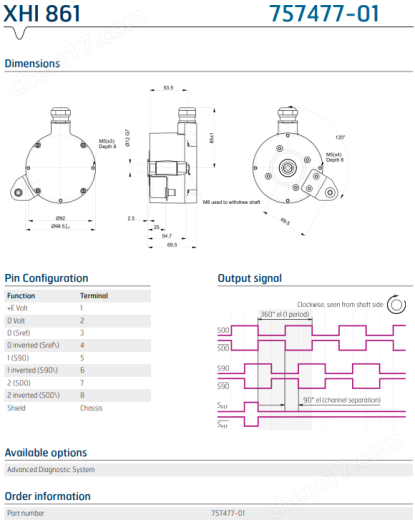

訂貨號：757477-01

型號：XHI 861107556-2048 0RA 0ZA 28 HCHTL/6 7ZK08/NH M20:D11-14/0.00 .. ..

產品數據

代碼密鑰：861107556

類型：XHI

模型：861 標準

軸型：?12 毫米盲孔空心軸

法蘭型：86 法蘭

分辨率：2048 線/轉

電源：9 - 30 伏直流

輸出信號：高電流 HTL（HCHTL）

連接類型：電纜接頭

連接方向：徑向

通道數量：6（S00、S00\、S90、S90\、Sref、Sref\）

扭矩支架：120°定向

LEINE+LINDE萊納林德（LEINE&LINDE萊茵林德）常用型號：

LEINE&LINDE（萊納林德） XHI 861007256 Part no: 813286-01

LEINE&LINDE（萊納林德） XHI 80386 Part no: 810280-01

LEINE&LINDE（萊納林德） XHI 861108976-500 0RA 0ZB 28 RS422/6 01/NN M20:D08-11/3.00 .. .. 757502-17

LEINE&LINDE（萊納林德） 751533-01     Drehgeber 861-108456-2048 751533-01，Leine & Linde Drehgeber 861-108456-2048，16mm Hohlwelle, 9-30VDC; 2048 Impulse，Artikelnummer: 751533-01 請確認

LEINE&LINDE（萊納林德） 528205-14 RHI 503 58 4 rad 8pM12 HTL

LEINE&LINDE（萊納林德） 1245505-02 XHI 861900341-脈沖1024 ppr 0RA 0ZB 28 HCHTL/6 27S12/ND ../0.00 .. ..

LEINE&LINDE（萊納林德） 527840-16 RSI 503 61 1440 rad 8pM12 HTL

LEINE&LINDE（萊納林德） 815331-06 RHI 503 57 2048 rad cab 1,5m HTL

LEINE&LINDE（萊納林德） XHI 803 87-120 25ths 9-30V 1800 rad 12pM23CW HCHTL 1427044-01

LEINE&LINDE（萊納林德） XHI 80386 Part no: 810280-02

LEINE&LINDE（萊納林德） 1128152-01 RSI 503 63 5000 Rad Cab 5m RS422

LEINE&LINDE（萊納林德） 536455-16 RHI 503 57 1024 rad 8pM12 HTL

LEINE&LINDE（萊納林德） XHI 862208157 Part no: 895809-01

LEINE&LINDE（萊納林德） 1205335-01 RHI 503 58 1024 rad cab 1,5m TTL

LEINE&LINDE（萊納林德） XHI 861900710 Part no: 1347617-01

LEINE&LINDE（萊納林德） 809753-01 XHI 801 86-120 17tp 9-30V 1024 rad cab.g/4pM12 HCHTL ADS-Online

LEINE&LINDE（萊納林德） 515554-C1 RSI 503 63 120 rad cab 10m HTL

LEINE&LINDE（萊納林德） XHI 861 0b7456-1024 0RC 0ZA 28 HCHTL/6 9ZK52/3p M20:D08-11/0.00 .. A7 1341038-02

LEINE+LINDE 林德 編碼器  861007455 SN:29100612 9-30VDC 2048ppr

LEINE&LINDE（萊納林德） XHI 861 108956-1024 750729-40

RON786C是海德漢（HEIDENHAIN）的一款高精度增量式旋轉編碼器，主要用于工業自動化、數控機床、伺服電機等需要精確角度測量的場合。

主要參數

分辨率?：常見有18000線/轉和36000線/轉兩種規格。

精度?：±2角秒（"）。

輸出信號?：1VPP正弦波信號。

工作電壓?：通常為5V或12V。

工作溫度?：0°C 至 +50°C。

防護等級?：IP64。

安裝和調試海德漢RON786C編碼器，核心在于確保錐軸與主軸的精密配合，并正確進行電氣連接與參數設置。以下是關鍵步驟：

安裝步驟

斷電與清潔?：確保設備斷電，用細布清潔編碼器錐軸和主軸錐孔，檢查并打磨掉毛刺，保證配合面絕對清潔。

錐軸連接?：將編碼器錐軸（1:10錐度）輕推入主軸錐孔，確保無間隙。先擰緊中心的M5內六角螺栓（力矩≤5Nm），再鎖緊外部的M2.5脹緊螺栓。

固定測試?：安裝完成后，手扳編碼器外殼應無晃動，確保安裝牢固。

調試步驟

電氣連接?：根據接口類型（如RS485、CANopen）連接電源和信號線，檢查接線是否正確并使用絕緣膠帶保護。

通電與設置?：通電測試編碼器是否正常工作，通過編程軟件或控制面板設置分辨率、輸出格式等參數。

校準與測試?：進行零點校正和滿量程校驗，旋轉編碼器軸觀察輸出信號是否穩定，確保測量精度。

注意事項

安裝時避免過載，定期檢查固定和接線狀態。

調試過程中記錄關鍵數據，便于日后參考或故障排查。
