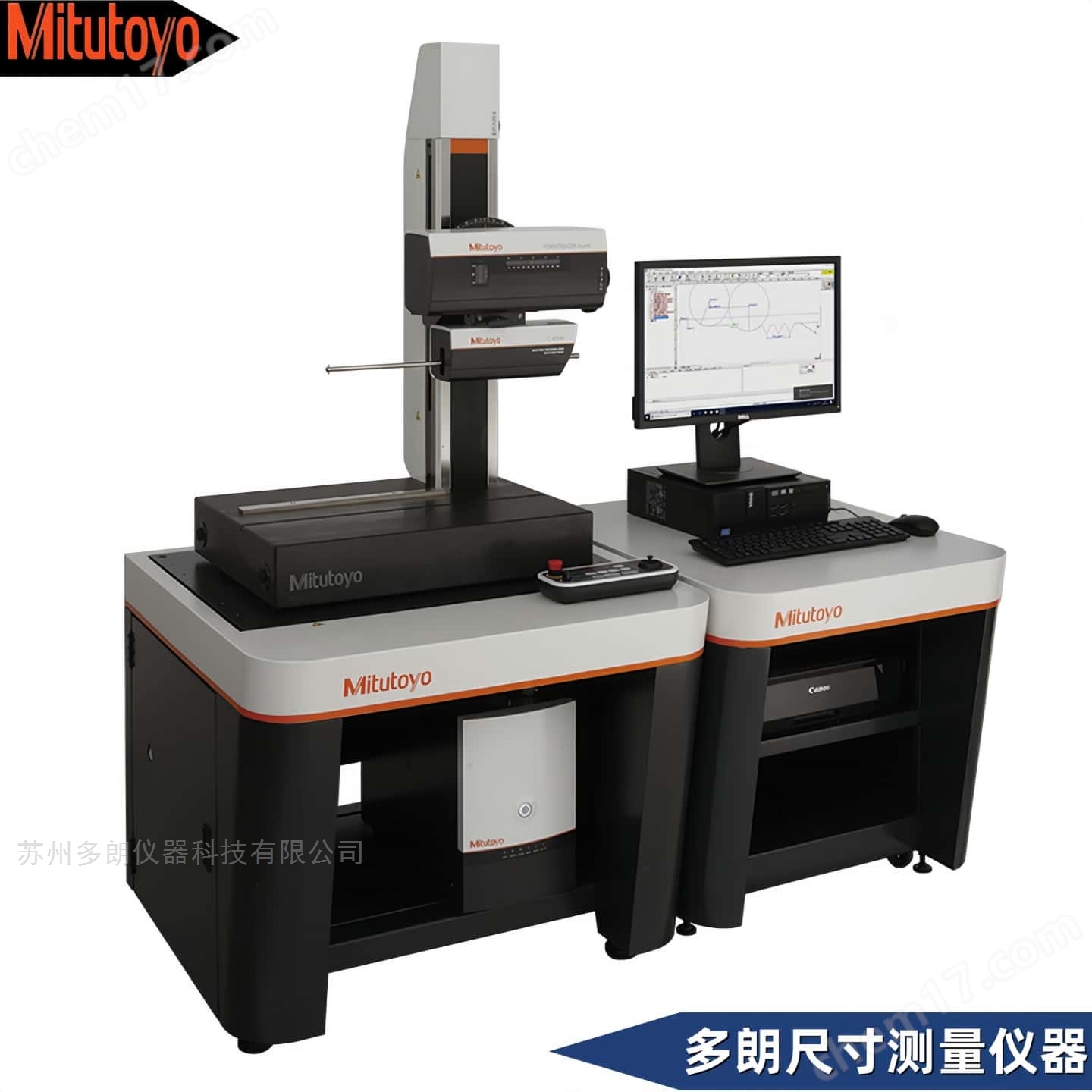

日本三豐Mitutoyo輪廓儀：

在精密制造的形位公差檢測領域，日本三豐（Mitutoyo）輪廓儀憑借多系列產品矩陣、微米級測量精度與智能化操作體驗，
成為機械加工、汽車制造、航空航天等行業的核心質量控制設備。作為專注于輪廓形狀與表面粗糙度測量的專業儀器，
三豐輪廓儀融合了光柵測量技術、智能補償算法與人性化設計，可精準捕捉工件的輪廓曲線、角度、圓弧、槽深等關鍵參數，覆蓋從入門級手動測量到CNC全自動檢測的全場景需求，重新定義了精密輪廓測量的效率與可靠性。

核心技術架構：精度與穩定性的底層支撐

三豐輪廓儀的精度優勢源于核心部件的技術突破。系列產品普遍搭載高精度數字圓弧柵尺，Z1軸（檢出器）通過直讀測針的圓弧軌道，
有效減少檢測機構形變導致的誤差，其中CV-3200系列分辨率可達0.04μm，CV-4500系列更是將分辨率提升至0.02μm，確保全測量范圍內的高分辨力表現。
X軸驅動采用陶瓷導軌設計，兼具耐磨與抗摩擦特性，配合數字光柵尺定位技術，直線度誤差控制在2.5μm/100mm以內，為長行程測量提供穩定支撐。

創新的測量補償系統是精度保障的另一關鍵。針對測針圓弧運動可能產生的形變偏差，儀器通過軟件演算實現精準補償，
同時支持測針針尖半徑補償功能，根據0.025mm等不同規格測針的頂端半徑自動修正數據，確保測量結果與工件實際輪廓高度吻合。

測針追蹤角度覆蓋77°上坡與83°-87°下坡范圍，搭配30±10mN的可調測力，既能適配復雜斜面、深槽等特殊輪廓，又能避免對精密工件表面造成損傷。
此外，內置的安全機制可在測針遭遇超負荷或碰撞時自動停機并發出警報，有效保護核心測量部件。

系列產品矩陣：適配全場景測量需求

三豐輪廓儀構建了覆蓋不同應用場景的產品體系，滿足從入門到的多元化需求：

• CV-2100系列：作為高性價比入門款，提供手動與自動型選擇，X軸行程100mm、Z軸上下移動量350mm，
操作面板集中于主機前側，飛梭輪設計支持粗微調整，搭配快速垂直移動臺架，大幅縮短測量準備時間，適配中小批量生產檢測。

• FORMTRACER Avant系列（C3000/C4000）：高性能旗艦機型，具備三豐同類產品驅動速度，支持上下方向連續測量，
測針追蹤角度可達77°上坡與83°下坡，配合自動調平工作臺選項，可實現測量面自動找平，減少操作員疲勞與設置時間。

• SV-C3200/4500系列：CNC全自動雙功能測量儀，融合輪廓測量與表面粗糙度檢測功能，

兼容JIS、ISO、ANSI、DIN等國際標準，支持高速移動與精準定位，特別適配大規模量產場景的高效檢測需求。

智能化升級：操作與數據管理的高效賦能

數字化與智能化設計讓三豐輪廓儀的操作門檻顯著降低。全系列標配高對比度LCD顯示屏，搭配FORMTRACEPAK專業分析軟件，
可實時顯示輪廓曲線、自動計算角度、半徑、階差等關鍵參數，并支持與設計值比對、擬合分析及多段測量數據合成功能，
直觀呈現偏差情況。部分型號支持CNC編程操作，可存儲多組測量程序，實現復雜工件的自動化批量檢測，大幅提升檢測一致性。

數據管理與擴展性滿足現代工業質檢需求。儀器支持MeasurLink數據網絡連接，通過專用接口可將測量數據實時傳輸至SPC統計過程控制系統，
為生產質量追溯與工藝優化提供精準數據支撐。測臂采用磁性接頭設計，支持快速更換，配合可選接長桿與多規格測針，
可拓展至深孔、微小輪廓等特殊測量場景。IP防護設計與寬工作溫度范圍（0℃-40℃），使其能抵御車間粉塵、切削液等惡劣工況影響，確保穩定運行。

行業應用與品質承諾：賦能精密制造升級

三豐輪廓儀的應用場景貫穿精密制造全鏈條：在汽車工業中，用于發動機凸輪軸、齒輪齒廓的精度檢測；在航空航天領域，適配渦輪葉片、精密管路的復雜輪廓測量；在模具制造中，把控型腔曲面、導柱導套的形位公差；在電子行業，滿足微型組件的細微輪廓與表面粗糙度檢測需求。所有產品均通過國際標準認證，核心部件采用天然石材基座與高剛性結構設計，有效吸收振動，使用壽命遠超行業平均水平。

作為精密量儀，三豐輪廓儀以“高精度、高易用性、高穩定性”為核心，將機械精密制造與數字化技術深度融合，不僅是單純
