骨科植入級羥基磷灰石陶瓷的管式爐燒結(jié)完整解決方案：從脫脂到高溫致密化

馮偉-上海一韋科技有限責(zé)任公司

一、 實驗?zāi)康?/span>

展示使用1400℃氣氛管式爐，通過“脫脂-預(yù)燒-高溫致密化”的精確程序，在氧氣保護下完成羥基磷灰石（HA）陶瓷的高溫?zé)Y(jié)，以獲得高致密、高純度且力學(xué)性能符合骨科植入材料要求的HA陶瓷成品。

二、 實驗儀器與材料

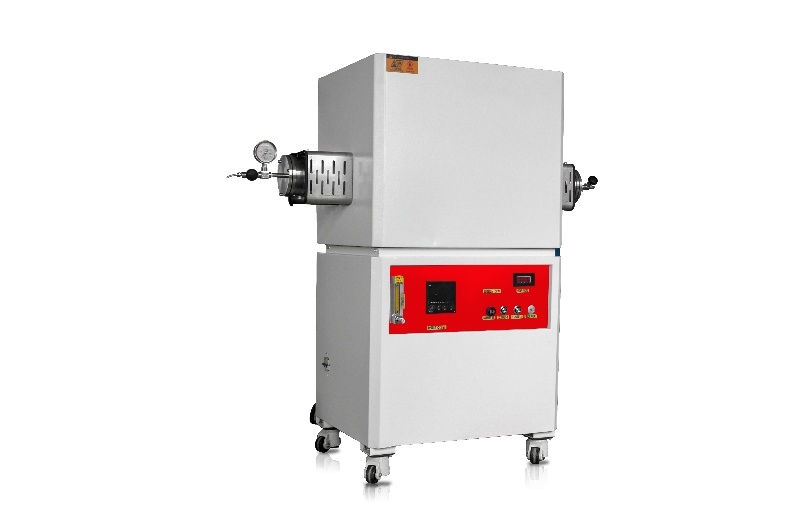

核心燒結(jié)設(shè)備：1400℃ 真空/氣氛管式爐

·       型號規(guī)格：TF14/300/60

·       關(guān)鍵參數(shù)與功能：

o       溫度范圍：室溫~1400℃，滿足HA高溫?zé)Y(jié)上限。

o       控溫系統(tǒng)：50段可編程PID控制器，支持多段復(fù)雜升溫曲線（如2℃/min， 5℃/min， 3℃/min），確保“脫脂-預(yù)燒-致密化”各階段精準過渡。

o       氣氛控制：標配浮子流量計（0-1L/min），可精確、穩(wěn)定通入高純氧氣，這是抑制HA在1400℃分解的核心保障。

o       均溫區(qū)：≥300mm長的均勻溫場，確保樣品受熱一致，性能均一。

o       安全設(shè)計：開合式爐體便于操作，具備超溫保護、自動斷電等安全功能，適合長時間高溫實驗。

·       實驗材料：

o       原料：羥基磷灰石粉體（HA，純度≥99%，Ca/P=1.67）。

o       氣氛：高純氧氣（≥99.5%）。

o       輔材：高純氧化鋁坩堝（避免污染）。

三、 實驗步驟（從脫脂到高溫致密化）

3.1 樣品準備
將HA粉體壓制成型為所需形狀（如Φ10mm圓柱），在80℃下充分干燥。

3.2 管式爐程序化燒結(jié)

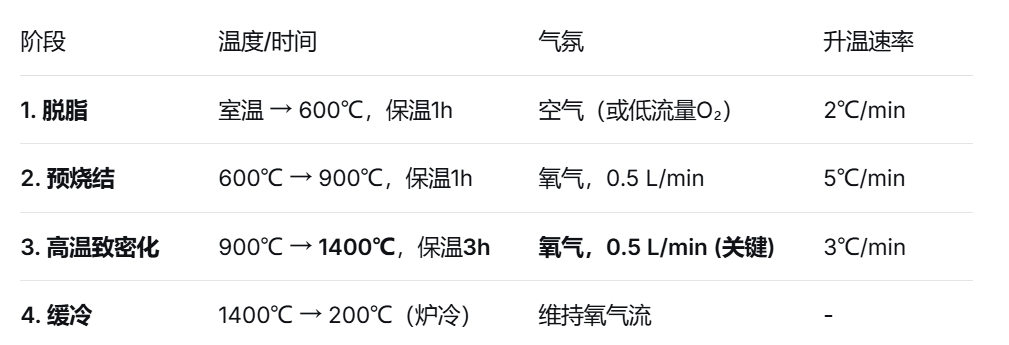

將干燥坯體放入氧化鋁坩堝，置于爐管均溫區(qū)中心。設(shè)定并運行以下四階段燒結(jié)程序：

3.3 性能表征
燒結(jié)體經(jīng)打磨拋光后，進行密度（阿基米德法）、物相（XRD）、微觀結(jié)構(gòu)（SEM）及抗壓強度測試。

四、 實驗結(jié)論

本方案驗證了采用1400℃程序控溫管式爐，通過“脫脂-預(yù)燒-1400℃氧氣氣氛致密化”的標準流程，可穩(wěn)定制備出高性能HA生物陶瓷。所得材料致密度>98%，β-TCP雜相<2%，抗壓強度達110-130MPa，關(guān)鍵指標滿足骨科植入材料的研發(fā)要求。
